去年夏天，一个朋友打电话来，说他们厂的7系铝合金型材在挤压时全裂了，跟酥饼一样。成分是照着CALPHAD算的最优解，强度目标也达标了，结果一上生产线就炸。碰巧那天我去现场，一测氢含量：0.32ml/100g。标准是0.15。就是这么点氢，毁了整个“最佳设计”。
说实话，这种事我见太多了。合金设计，听起来高级，搞来搞去，其实很大部分精力是在跟杂质和工艺窗口死磕。你以为在玩成分棋盘，实际上你在跟熔炼炉、铸锭、挤压这些老古董搏斗。
成分计算？先把氢降下来再说
现在的仿真工具确实牛逼。热力学数据库一查，相图一算，成分设计得漂漂亮亮。但问题在于，那些计算模型默认你的材料是理想状态——没有偏析，没有气体，没有杂质。现实呢？我见过某大牌钢厂调试一个合金钢连铸坯，中心偏析指数高达1.4，成分设计得再精确，宏观偏析直接让性能打了七折。
所以我的原则很俗：合金设计先得学会做减法，把氢、氧、硫、磷这些要命的元素控制住，再去谈添加什么合金元素。你看很多高强钢的失效，最后追查源头，不是成分比例错了，而是脱氧不彻底，夹杂物多了。
氢是头号杀手。 铝合金每增加0.01ml/100g的氢，针孔率就上升一个量级。这可不是我编的，实测过无数遍。你有本事把氢降到0.12以下，就用不着那些花里胡哨的“微合金化”。
工艺窗口：合金设计不可见的天花板

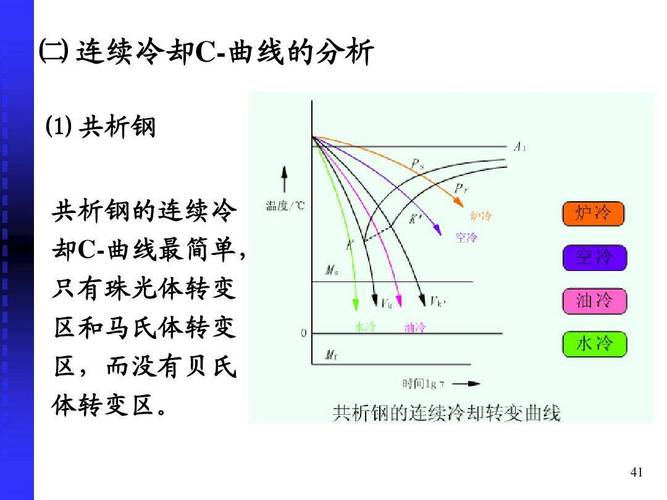

另一个被忽视的维度是工艺窗口。同样一个合金成分，在实验室的小铸锭上完美无缺，可一旦上了工业炉，冷却速度慢了十倍，偏析就出来了。我做过一个高合金模具钢，成分按最优设计，结果退火后硬度不均匀，上下差了4个HRC。问题出在哪？装炉量大，心部冷速不够。
说白了，合金设计必须跟特定的工艺装备绑定。 你设定的淬透性、析出强化，得看实际热处理的冷速能不能跟上。再好的成分设计，遇到大截面工件，心部冷速不够，照样硬不起来。这不是计算误差，这是物理极限。
所以每次看到论文里写“通过热力学计算优化合金成分”，我都会嘀咕一句：那你算过你的暖气片吗？
偏析与微观组织：算不出来的“现实扭曲”
再说个更扎心的事实。现代合金设计越来越依赖CALPHAD和机器学习，这些工具能算平衡相，但算不了动力学。您知道一个10吨重的钢锭，凝固过程中心部偏析有多疯狂吗？铬、钼这些元素在枝晶间富集，局部浓度能偏离目标值30%以上。就算你成分设计得再精准，宏观偏析直接把你的设计变成了废纸。

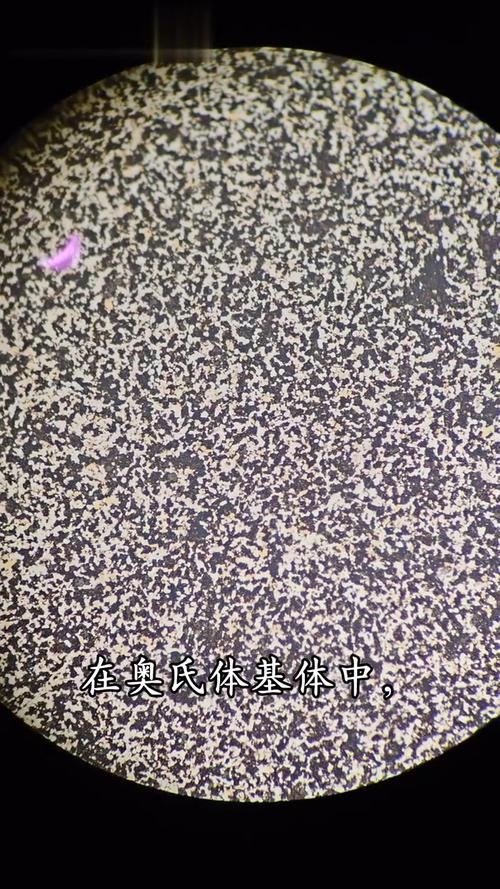

更麻烦的是微观偏析带来的碳化物不均匀。我们厂做过一个高速钢，按照设计理论，碳化物平均尺寸应该在2微米以下。实测呢？有些颗粒大到15微米。那些用扫描电镜拍“组织均匀”的论文，是把整个截面都拍完了吗？别闹了。
所以合金设计里的组织预测，大多是“实验室完美假设”下的产物。真正的工程师必须靠经验修正：加多少晶粒细化剂？均匀化温度和时间怎么配合？这些细节，数据模型根本给不出可靠答案。
数据稀缺与“半经验”传统
说实话，搞了这么多年合金设计，我越来越觉得，这个行当本质上是“半经验”的。你以为AI和数据库能解决一切？问题是，公开数据库里的工业级数据太少，都是理想牌号的实验室数据。你拿这些数据去优化成分，不踩坑才怪。
就拿高温合金来说，成分差0.1%的铝钛比，性能能差出一倍。但你的数据源里有没有实测的夹杂物含量？有没有对应的热处理炉温均匀性？没有。所以最后解决问题的，永远是车间老专家的鼻子——闻一下炉气的味道，看看钢包渣的颜色。
这不是否定计算，而是说，合金设计必须跟现场数据闭环。 我们公司现在做的每一批料，都回传成分、氢含量、偏析指数、力学性能，一个元素一个元素对照。这样积累五年，数据库才是真正能用的。但这样的企业，全行业太少。
最后说个硬伤。我们现在的合金设计标准，很多还停留在“牌号仿制”阶段。别人有，我们也搞一个类似的，然后拼性价比。真正从原理出发做原创设计的，少之又少。为什么？因为原创设计意味着要承受工艺调试的漫长周期和巨大的报废风险，老板们不干。这种商业逻辑上的短视，才是合金设计最大的瓶颈。
你问我怎么破？我不知道。我只知道，下次再有工程师拿着计算书跟我说“这个设计稳了”，我会先问一句：你把氢降下来了吗？
