别信「吹塑就是吹气球」的鬼话
太多外行人觉得吹塑成型门槛低，说白了就是把熔融塑料挤出来，吹气涨大贴模冷却，拿出来就完事，和家里吹气球没差。真进去干就知道，这行的坑全在看不见的地方。0.2mm的壁厚差就能带走17%的堆码强度，这个数是我跟厂里质检部测了三个月攒出来的，不是瞎编的。做一千升的化工桶，满装水之后自重加水重快一吨，堆四层就是四吨，差0.2mm，就是开裂和合格的区别。
很多小厂老板刚入行，觉着买二手机器招个会开机器的师傅就能干，进来才知道，师傅换了，良率直接掉十个点。环境变了，夏天和冬天的参数就得全调一遍。甚至今天工厂电压不稳，挤出速度变了，壁厚就跟着偏。说实话，这行哪有什么通用参数，都是拿报废产品堆出来的经验。

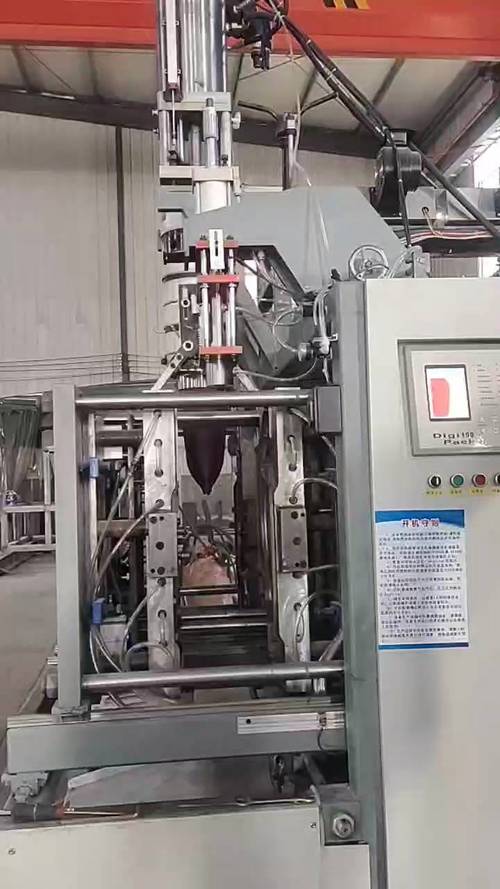

温度曲线的猫腻，没人愿意明说
你去翻教材，吹塑的料筒温度都是给个固定区间，HDPE就是150到190度，按这个调，做个几十毫升的矿泉水瓶没问题，做半米以上的大件，十有八九要出问题。实测发现，绝大多数师傅都把模头温度设的比料筒出料口低，怕温度太高型坯下垂太快拉断。我最早也这么干，直到十年前给一个汽车风管厂改工艺，反过来把模头温度往上提了3度，出料口降了4度，直接把熔接痕的拉断强度提了12%，报废率从11%降到2%。就是这么点差别，赚的钱一年就能换台新模头。
不过话说回来，不是大家都傻不知道调，是很多师傅干了十几年，都是跟着师父传下来的参数走，不敢乱改，改坏了要赔，没人愿意冒这个险。还有合模时机，差一百毫秒，就是不一样的结果。型坯从模头出来到合模，那零点几秒的时间，重力拉着型坯往下走，越靠下越厚，差一百毫秒，最厚和最薄的差就能多出来1mm，做两米高的桶，这个差足够报废半批货。对吧？很多全自动化线，宣传说能实时控制壁厚，实际上都是提前把型坯的壁厚编程做好，真碰到熔脂波动，根本反应不过来。
产业化绕不开的硬伤，至今无解
我干这行十五年，见过大大小小几百条吹塑线，不管是进口的还是国产的，都绕不开一个坎。就是大件异形吹塑的壁厚均匀性，根本做不到稳定。你想，型坯从模头挤出来，到合模完成，中间至少有零点几秒的延时，这段时间里，重力下垂、熔体本身的流动分层，甚至车间角落温差比别处高个两三度，都会改变型坯的壁厚分布。你提前编好的程序再准，也赶不上实时变化。现在国内能稳定做1.5米以上异形吹塑件的厂，良率能到90%就是顶流水平，很多小厂良率卡在70%上下，剩下的全劈碎回炉，回炉料加进去又影响熔脂，恶性循环。良率差10%，利润直接没了一半，这个账不用算都懂。
还有回收料降本这个事，现在原料涨价，客户都要求加至少20%的回收料，好点的用原瓶回收，差的直接收杂塑料造粒，熔脂波动能到±2g/10min，本来模头开度就是固定区间，波动超过0.5g/10min，壁厚就控制不住，要么局部太薄爆桶，要么整体做厚了，成本上去赚不到钱。有人说多层共挤能解决，我就笑了，多层共挤要控制三层各自的挤出速度和壁厚，出错概率直接翻三倍，只适合做几千块一个的高附加值油箱、风管，做几百块的化工桶，光良率损失就把利润吞干净了，根本玩不起。
别扯什么新技术能搞定，现在就是这个样子，看起来门槛低的工艺，坑全藏在细节里，你想进去捞钱，先准备好几十万的报废产品交学费，躲不开的。
