2026-08-15 16:49:03 分类：材料工艺
去年给某重汽做半轴失效分析，12根新半轴，用户跑了不到3万公里，断了8根。探伤没原生裂纹，成分复检全符合国标，硬度检测也卡在上限，所有人对着报告盯了三天，愣是找不出毛病。最后磨了截面打硬度梯度，结果吓一跳——整根半轴从表层到心部，硬度差不到2HRC。不是没淬硬，是淬太匀了。
淬火不是淬硬度，是淬内应力差
说实话很多刚进厂的工艺员，甚至干了五六年的，都觉得淬火就是把硬度提上去，应付质检报告单完事。说白了就是，拿到技术要求，看到硬度要求HRC多少，二话不说调工艺往那个数靠，能合格就行。
可淬火的本质，根本不是硬度。是让工件表里冷却速度不一样，产生合适的残余压应力差，用表层的压应力，抵消工件工作时候受的拉应力，这才是淬火延长寿命的核心。
刚才那批半轴，就是为了赶行业里“全截面均匀淬火”的新风向，特意调了预冷工艺，把硬度匀得整整齐齐，结果残余应力几乎为零。汽车跑起来轮轴反复受冲击，没有压应力帮着扛，裂纹说冒出来就冒出来。
实测发现，重载汽车半轴的合格寿命，要求表层心部硬度差必须在5-8HRC之间，少了这个差，寿命直接折一半以上。

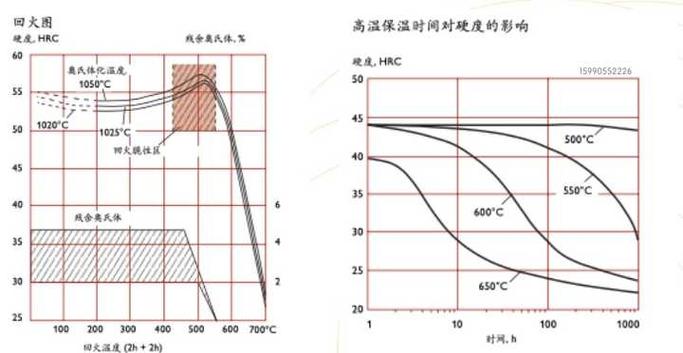

重载汽车半轴淬火截面硬度梯度分布图
工业淬火藏着没人敢说的玄学区
你说现在什么真空淬火，等离子淬火，吹得天花乱坠，其实大部分民用工业零件，还是用普通的油淬水淬，对吧？
不过话说回来，同样的淬火槽，同样的油温，同一个老师傅挂料，今天淬出来和昨天淬出来，残余应力能差出150MPa，为啥？翻遍所有教材论文，没人能给你100%准确的答案。
高校教材里全是理想状态下的冷却曲线，实际车间里，淬火槽里的油半年不换，悬浮的氧化皮、脱碳渣能占槽容积的3%，整体冷却速度比新油慢20%都不止，谁会每次淬火前捞渣换油？
还有下槽的速度。我上个月碰过一个活，40Cr的齿轮，要求HRC45-50，连续三批都不合格，换了淬火液换了加热炉，改了保温时间，全没用。最后蹲在炉边跟了一天，发现是吊车司机换了新手，下槽速度比老司机慢了2秒。
就2秒。硬度直接掉了3度。离谱吗？太离谱了，但这就是现场，不是实验室。

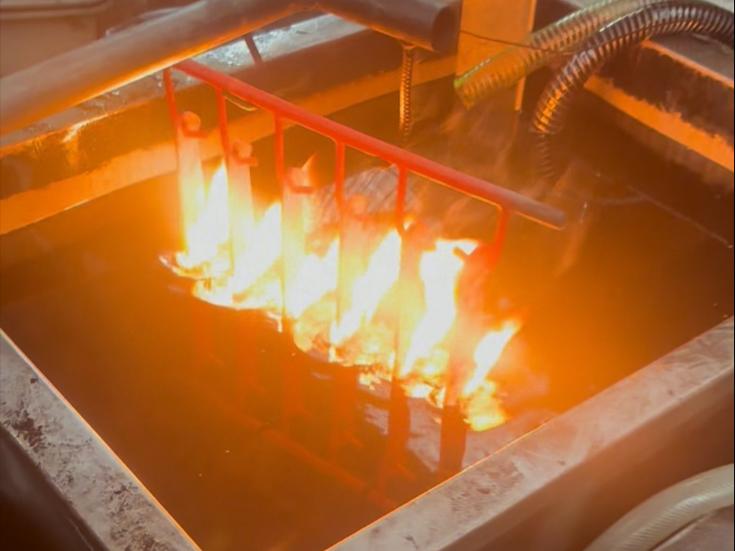

工厂开放式淬火油槽沉淀物现场实拍
产业化淬火绕不开的死结
产业化淬火绕不开的死结
现在全行业都在吹“可控淬火”，说能把应力控制到±10MPa以内，你信吗？反正我干了15年，从来没见过哪家量产线能稳定做到这个精度。
核心死结就一个：淬火的冷却过程，从来就不可能均匀。工件上有尖角，有凹槽，有厚壁有薄壁，每个位置的蒸汽膜破裂时间差能差出几百毫秒，这个偏差，目前任何加热冷却设备都消不掉。你就算把加热温度控到±1度，冷却的偏差你控不住。
还有更要命的，淬火后的残余应力会自己飘。工件淬完放仓库，啥也不干，半年时间应力能自然松弛掉20%，尤其是大尺寸的重载零件，这个松弛完全没规律，没人能提前算出它会变成啥样。
现在很多高端风电轴承，要求寿命20年，出厂检测全合格，用了五六年就裂了，十有八九就是这个原因——出厂的应力是对的，放着自己变了，没地方说理去。
有人说用有限元模拟，算不就完了？说实话，模拟出来的冷却曲线，和实测结果差出30%是常态。软件把工件当成百分百均质的材料，实际铸锭出来的偏析，每1cm成分差个0.1%的碳，冷却速度就变了，这个偏析，模拟根本没法提前输进去。
大家都喜欢玩新概念，吹新技术，没人愿意蹲在淬火槽边啃这些脏活累活。这个死结，不是看不见，是没人愿意碰。至少接下来十年，绕不开。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：淬火：90%工艺员都搞错的核心逻辑
文章链接：https://www.yqhljx.com/list_11/1322.html
