2026-08-15 18:55:07 分类：材料工艺
前阵子接了个长三角汽配厂的烂摊子，他们给出口车企做的控制臂锻铝件，按工艺做完时效处理，放了三个月交货，抽检发现强度掉了12%，装车试验直接脆断，客户退货赔了小两百万。工艺员抱着参数表哭，说所有步骤都按标准走，怎么就出问题了？
别被教材骗了，时效强化不是简单的放几天变硬
说白了就是过饱和固溶体里，析出纳米级的第二相颗粒，把位错钉死，材料就变硬变强了。教材上的原理图画得清清楚楚，到了现场，全是变数。
我见过珠三角一个小铝厂，7075铝淬火完没地方放，直接扔露天堆场，夏天38度大太阳晒一周，测强度居然比厂里面120度人工时效还高5%。到了冬天，零下5度放一个月，强度比标准工艺差快20%，直接整批报废。

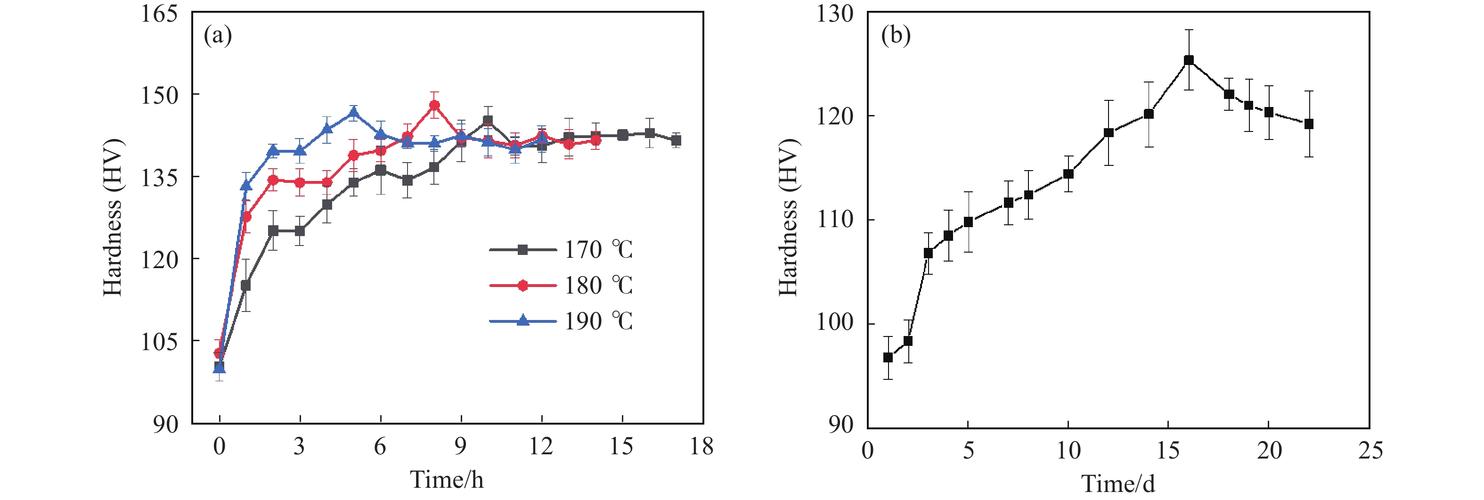

7075铝合金自然时效强度变化曲线图
很多入行十年的工艺员都不知道，自然时效其实是会“过期”的。析出相不是稳定不变，放个三五年，会自己慢慢长大，从几十纳米长大到上百纳米，钉扎位错的能力直接掉一大截。之前我帮航企拆了一块五十年前的退役飞机蒙皮，2024铝合金，测下来强度比刚做完时效的新料掉了18%。这个点，翻遍十本教材，九本没提。
人工时效的隐形坑，多数人都踩过
现在工厂都爱赶工，爱用人工时效，说稳定可控。说实话，坑比你家楼下下水道还多。
很多厂跟风上双级时效，说能消内应力还提强度。我测过不下二十种量产铝型材，双级时效第一级温度差5度，最终屈服强度就能差10MPa。别小看这10MPa，现在车企对结构件的强度要求卡到小数点后，差一点就是不合格。
不过话说回来，多数工厂的时效炉，根本达不到工艺要求的温度均匀性。为了多装货省电费，一炉塞得满满当当，角落和中心的温差能到12度，出来的件强度差能到15MPa，整批货一半不合格，工艺员还天天怪铸锭成分不对，瞎折腾换原料，笑死个人。

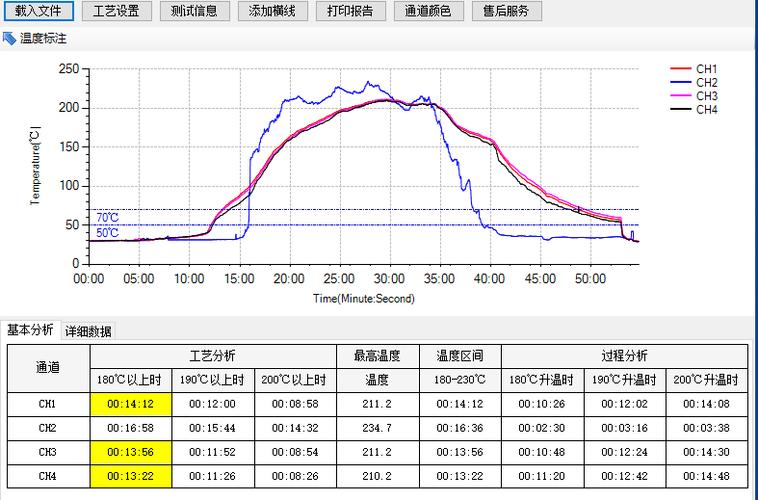

铝合金时效炉炉温不均实测点分布图
实测发现，教材上给的峰值时效工艺，全是实验室里小样品测出来的，放在十吨级的量产炉里，根本不准。上个月给一个做锂电外壳的厂调工艺，原来的工艺是170度保温8小时，屈服强度平均才285MPa，波动能到±12MPa。我就改了一步，第一级140度先保温4小时，再升到170度保温4小时，直接把平均屈服干到310MPa，波动降到±3MPa，就这么点改动，帮他们每个月少废十几吨料。没人愿意蹲在炉边测三天温度调参数，都想着拿现成的工艺直接用，不出鬼才怪。
产业化绕不开的死结，至今没人能破
产业化绕不开的死结，至今没人能破
别听那些专家吹什么智能时效、AI优化工艺，都是换个名字骗经费的。最核心的硬伤，到现在没人能解决。
第一个就是淬火后的预变形，根本控不住。工厂里淬火完卸板，吊具一压，热轧完卷起来，每个位置的预变形量都不一样，预变形差1%，析出相的大小和密度差一倍，最终强度差能到30MPa。你说怎么办？现在的全自动生产线，都做不到每个件每个位置的预变形完全一致，只能靠最终抽检碰运气，抽到不合格就整批废，成本下不来。
还有现在车身轻量化流行的铝钢连接，你怎么做时效？铝合金要升温时效才能出强度，刚好这个温度区间，就是高强钢回火强度下降的区间。先时效铝合金再焊接，焊接的热影响区直接把时效完的铝又回了熔，强度掉10%以上。先焊接连接再时效，钢废了，强度掉得比铝还多。我见过三个亿的项目，死在这个问题上，论文写得天花乱坠，到现场一试，全不好使。
说白了，时效强化就是材料工艺里最磨人的小角色，不是什么高大上的黑科技。你愿意蹲在炉边一点点抠细节，就能多赚钱少出事，你偷懒拿现成工艺糊弄，它早晚给你捅个大篓子。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：时效强化：很多工厂用错10年的材料增刚秘密
文章链接：https://www.yqhljx.com/list_11/1327.html
