2026-08-16 19:46:12 分类：材料工艺
去年在常州给一家做商用车油箱的厂救火，0.8mm厚的DC06深冲件，十万台份出了三千两百多件侧壁角裂，供应商拍胸脯说材料延伸率够38%完全达标，厂子里的工艺员调了半个月拉延筋，把整体压边力降了2吨，开裂率还是下不来。

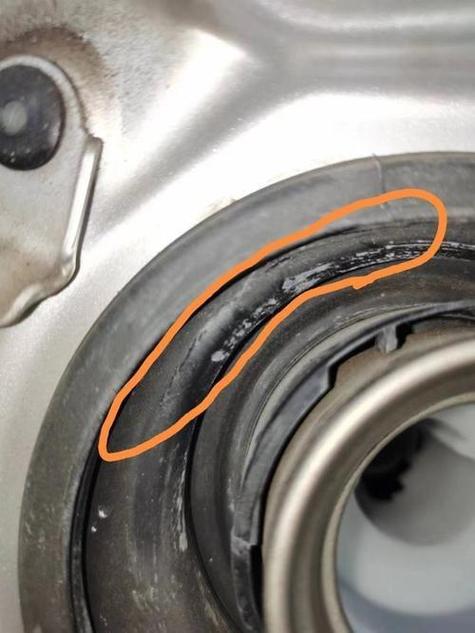

汽车油箱深冲开裂件实物图
别迷信材料延伸率，很多裂根本不关材料的事
别迷信材料延伸率，很多裂根本不关材料的事
说实话，我见太多厂，深冲一出问题第一反应换更好的材料，从DC04换到DC06，再换超深冲铝合金板，一张板材成本贵出三成，问题该出还是出。
说白了就是，深冲的开裂阈值，从来不是看材料本身的极限延伸率，是看变形区的应变梯度差。同一个零件，直边区域变形量才12%，拐角处已经拉到42%，差了整整三倍，就算你材料延伸率堆到40%，拐角照样裂。
太坑了。
实测发现，大部分量产深冲件，不同位置的应变差超过30%是常态，很多人调工艺只会整体改压边力、调拉延筋，根本没动局部的润滑或者凹模圆角，折腾半个月全做无用功。上次那个常州案子，原来拐角处根本没刷润滑，全靠硬拉，不裂才见鬼。
模具间隙的猫腻，10丝差就要命
深冲模具凹模圆角间隙千分尺测量图
很多厂开模，间隙就按教科书说的「板材厚度乘0.9」算，一步到位绝不改动。对不对？不对。
深冲的凹模间隙，根本不是固定值。拐角位置材料流动的时候会挤着增厚，最多能增厚到原板厚的18%，你按直边的间隙做，材料流不动，直接给你拉断。我测过不下五十套开裂的深冲模，八成的角裂问题，都是拐角间隙做小了。
还是说那个常州案子，原来模具角部间隙是0.72mm，正好是0.8mm板厚乘0.9，标准得不能再标准。我让他们把角部间隙磨到0.83mm，就磨了11丝，工钱才花了不到八百块。
第二天试模，一万件只出了一件裂的，开裂率直接从3.2%掉到0.01%以下。
谁能想到？几十万换材料没解决的问题，八百块磨个模具就搞定了。
不过话说回来，磨多了也不行。磨多20丝，零件直接起皱，口部尺寸超差，照样报废。这个度，CAE模拟给不出准确数，全靠现场试，全靠手艺攒，没什么捷径可走。
到现在都绕不开的硬伤
别听那些卖软件卖设备的瞎吹，什么全模拟智能深冲，什么零缺陷量产，都是忽悠钱的。深冲做到现在一百多年，有两个硬坑根本绕不开。
第一个，板材本身的不均匀性。现在所有的CAE模拟，都是把板材当成均匀连续的介质，可实际热轧卷，同一卷板的头中尾，织构偏析差能到20%，前头冲出来全好，后头拉就裂，你换模改工艺都没用，只能靠人工全检挑，增加的成本全算在良率里，没人能躲开。
第二个，润滑的死结。现在量产用的油基润滑，润滑够了，冲完零件要脱脂清洗，环保不达标，排污水还要额外花钱，换成水基润滑吧，附着力不够，凹模温度升到八十度以上，润滑膜直接破，该裂还是裂。现在新能源汽车要减重，都用1mm以下的薄料做大尺寸深冲件，料薄了对润滑要求更高，这个矛盾反而更突出了。
还有降本的锅，现在都要求用更薄的料做更大拉伸比的零件，拉狠了裂，拉松了回弹超差，进也不是退也不是，全靠工艺员现场磨，磨到什么时候是什么时候。
说白了，干深冲这行，别整那些花里胡哨的概念，蹲对现场，摸对细节，比什么都强。那些坐在办公室靠CAE出工艺的，十个有九个要踩坑，不信你去车间问。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：深冲：量产深冲里没人明说的暗坑
文章链接：https://www.yqhljx.com/list_11/1389.html
