2026-08-19 18:16:53 分类：材料工艺
去年给长三角一家汽配厂做失效分析，一批符合国标晶粒度要求的65Mn弹簧片，装车三个月断了三分之一。
送检的样片拿过来，晶粒度评级刚好8级，完全符合图纸要求，谁看都没问题。
剖开才看出来，整个截面上一半是10级细晶，一半是5级粗晶，混晶混得一塌糊涂，平均下来刚好凑够合格评级。
晶粒度评级本身就是个筛子
说白了，现在通用的晶粒度评级方法，就是截视场数晶粒，同一块样片，不同检验员看，误差半级太正常。我干了15年，见过太多同一块样，原厂出7级，客户那出8级，来回扯皮子的破事。
金相显微镜下不同晶粒度金属试样对比图
很多工厂卡晶粒度，就卡个最终评级数字，根本没人管你晶粒均不均匀。就刚才说的那个弹簧片，混晶平均下来刚好8级，合格入库，结果疲劳寿命比同评级的均匀晶粒度低60%以上，不断才怪。
说实话，现在的国标，对混晶的要求宽松得离谱，只要平均评级够，混几级都能算合格。这就是埋在生产线里的炸弹，什么时候炸全看运气。
不过话说回来，就算是均匀晶粒度，大家信奉的“越细越好”，也是错得离谱。
细晶万能论是行业最大的误区
细晶强化能提室温强度，那是实验室里拿完全均匀的小试样测出来的结果，放到产业化里，根本不是这么回事。
我前几年碰过一个高温合金螺钉的项目，甲方要求晶粒度必须做到10级以上，说细晶强度高，我们按要求做出来，室温拉伸强度超了标准15%，谁看都说好。结果一做700℃持久寿命，比8级晶粒度的试样差了三分之二，直接打回重做。
为什么？细晶粒晶界多啊，高温下晶界本身就是薄弱区，晶粒越细，晶界滑移越容易，裂纹一出直接断。你要高温性能，还给人做超细晶，这不就是南辕北辙吗？

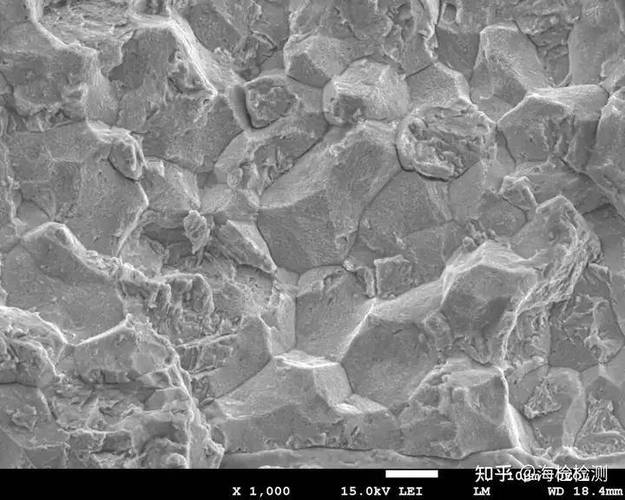

粗晶超细晶高温合金断裂失效截面电镜图
还有更打脸的，我之前给一家做家电外壳的冷轧厂调工艺，客户要求晶粒度必须细，说细晶表面光洁度好，结果我们越调晶粒越细，拉深成型的时候裂得越多，合格率最低掉到18%，我蹲在退火炉旁盯了一周，头发都掉了一把。后来索性把退火温度提了20度，保温时间拉长一小时，晶粒长大一级，合格率直接冲到98%，表面光洁度还更好。
你说逗不逗？所有人都喊细晶好，到了实际生产，稍微变个工况，细晶直接拉胯。
产业化根本绕不开的死结
产业化根本绕不开的死结
说了这么多，其实晶粒度这事儿，从根上就有问题，到现在都解决不了。
第一个，所有的晶粒度检测都是抽样检测，拿一小片样代表几吨甚至几十吨的整批料。大锻件你知道吗？一个几十吨的锻锭，从头冷到尾，冷却速度差好几倍，从头到尾的晶粒度能差三四个级别，你抽样抽到中间合格，头尾的粗晶混进去，装到设备上，断了都不知道怎么回事。
第二个，混晶至今没有定量的标准。现在所有报告里最多就是写一句“存在混晶”，混到什么程度，影响多大性能，全靠工程师经验拍板，没有任何量化的指标能卡。高校搞了几十年自动晶粒度评级，遇到混晶遇到孪晶，错得比瞎蒙还离谱，现在厂里还是靠老检验员眼睛看，你说扯不扯？
第三个，没人敢给你保证全炉均匀晶粒度。哪怕是小零件，整炉做出来，多多少少都有混晶，想要百分之百均匀，成本翻三五倍都做不到，真做出来，价格比竞品贵一倍，根本卖不出去。
说白了，现在我们调晶粒度，本质就是碰运气，卡着国标那套过时的评级及格线，出了问题再改，没出问题就烧香。别信什么精准控制晶粒度的鬼话，产业化里，这事儿从理论到标准，全是糊的。你拿那个评级数字当圣旨，最后吃亏的肯定是你自己。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：被误读的晶粒度：合格评级照样出问题的行业真相
文章链接：https://www.yqhljx.com/list_11/1558.html
