2026-08-19 19:35:56 分类：材料工艺
干工艺这行15年，我见过的因残余应力翻的车，比我喝过的酒还多。去年山东一家风电主轴厂，17根调质完的成品，露天堆了三个月，全裂了。每根都做过振动时效，报告写着“残余应力消除合格”。小两百万打了水漂。老板拉着我在堆料场转了三圈，指着裂面给我看，裂纹从中心孔位置往外扩展，越往里越宽，明摆着就是芯部的拉应力憋了太久，把工件撕开了。
别信“完全消除残余应力”的鬼话
说白了残余应力就是材料内部没扯平的内力，你把一块钢板弯成U型，固定住，松开手它会弹回去，那憋着的劲儿就是残余应力。很多厂家吹自己能100%消除残余应力，纯扯。
我拿钻孔法实测过不下上百份试片，热时效消应力，效果最好，也就降个50%-60%，针对大厚度工件，芯部能降30%就烧高香了。振动时效更扯，网上卖设备的吹能消90%，你猜实际多少？振动时效最多降低表面3mm范围内20%-30%的拉应力，100mm厚的工件芯部，应力纹丝不动。半毛钱变化都没有。
风电主轴残余应力开裂实物图
那天我们测那批开裂的主轴，芯部拉应力180MPa，已经超过了主轴材料40CrNiMo的疲劳极限，露天温度变化一胀一缩，慢慢就撕开了。你说那振动时效白做了？对，就是白做了，花了几十万买设备，每根多花两个小时工时，最后该裂还是裂。不过话说回来，其实也不能全怪设备厂商，很多厂买振动时效就是图个出报告能写“已消除残余应力”，应付客户审核，真要解决问题，谁会在乎这个？
测不对，一切都是瞎忙活
现在行业里测残余应力的套路，十个有九个是错的。要么拿X射线衍射仪只测表面，X射线衍射只能测最表面10微米，相当于一根头发丝直径的七十分之一，这点地方的应力能代表整个工件？上个月我碰上个做3D打印钛合金植入体的，给我看检测报告说残余应力只有50MPa，完全合格。我让他在熔道搭接的位置钻孔，实测出来什么？拉应力280MPa，接近钛合金屈服强度的一半。这玩意植进人体内，天天受力，哪天断了就是医疗事故。

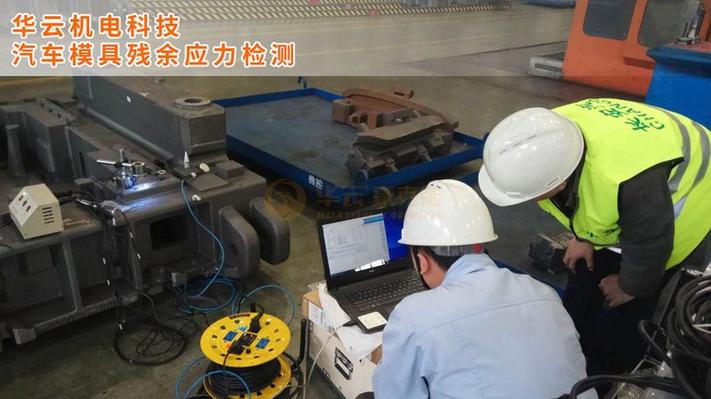

钻孔法残余应力现场测试图
还有的厂选点专挑应力低的地方测，整块钢板焊完，偏选离焊缝十厘米的位置测，那应力当然低啊，拿这个数据出合格报告，和诈骗有啥区别？说实话，我见过太多厂花大几十万买进口的无损残余应力仪，摆在展厅当门面，客户来了就演示一下，实际生产从来不会测对地方。最靠谱的方法反而是老掉牙的钻孔法，虽然要破坏工件，但测出来的数据准，对于工艺验证来说，破坏一个试片，总比整批工件报废强吧？划算得很。
产业化绕不开的死结
产业化绕不开的死结
说了这么多，你以为只要测对了就能解决？别想太美。现在整个行业，残余应力这块，有个根本绕不开的硬伤——所有的模拟和预测，全不准。你做焊接，做热处理，有限元软件给你算出来的应力分布，和实际钻孔测出来的结果，差一倍都是正常的。为什么？因为模拟用的参数全是实验室小样品测出来的，你一个十吨重的焊接机架，从外到内冷却速度差了上百倍每小时，相变规律早就变了，参数根本不对。
还有一个更头疼的，应力是活的，不是死的。你消完应力放那，环境温度变了，应力会重新分布；你机加工切掉一层表皮，原来的应力平衡打破了，新的应力又出来了。五年前我碰过一个做高精度数控床身的，加工完精度合格，放了半年，再测，导轨直线度超差了0.12mm，整个床身被内部慢慢释放的残余应力扭弯了，你说找谁说理去？直接报废，几百万没了。
现在很多人炒概念，什么深冷去应力，什么超声波去应力，全是收智商税。深冷最多改改析出物的大小，应力最多降百分之十几，该裂还是裂。行业里还有个坏毛病，就是工件出问题了，全甩锅给残余应力，反正残余应力看不见摸不着，一句“残余应力没消干净”，所有人都闭嘴，谁也不会去深究到底应力在哪，有多大，哪来的。说白了就是懒，就是怕担责任。
到现在，也没有哪家机构能拿出大尺寸工件的实测应力数据库，全靠工程师经验瞎猜，撞对了就赚，撞错了就赔。这个坑，你绕不开，也躲不过，只能实打实花时间测，花试品试，没有捷径。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：残余应力：被吹得神乎其神，其实90%的工厂都测错了
文章链接：https://www.yqhljx.com/list_11/1561.html
