2026-08-19 21:19:53 分类：材料工艺
去年帮深圳一家做车载OBC的客户擦屁股，同批次送样的锰锌铁氧体磁芯，标称初始磁导率1000±20%，我们做120℃满负载老化，测出来直接掉到180。三箱样机烧了一半，老板蹲在实验室门口抽烟，抽了半包没说话。
你测的磁导率，根本不是你要用的
说白了，现在行业里测磁导率，都是ASTM标准给的那套，室温、1kHz以下、低磁场，测出来的初始磁导率，直接印在datasheet上。你拿到手用到几十kHz、150℃、接近饱和的大磁场里，能对得上才怪！
我干了15年，见过起码20家小厂，故意把错条件下的数值印上去，把μ600标成μ1000，反正下游采购只看数字，谁管你测试条件？

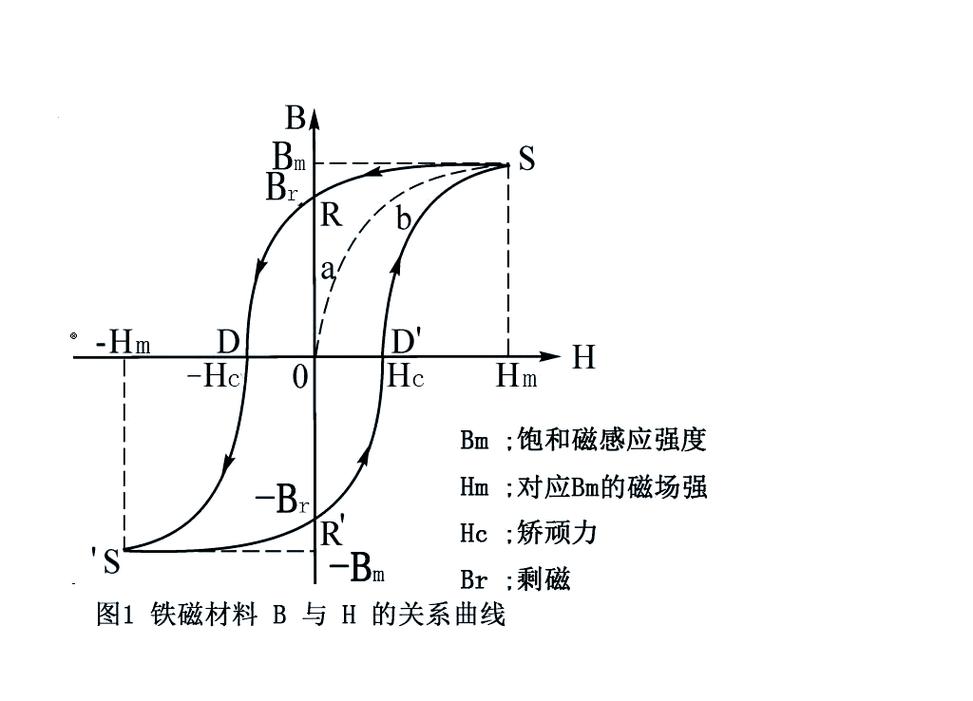

不同温度下锰锌铁氧体磁导率变化曲线
实测发现，大部分普通锰锌铁氧体，从25℃升到100℃，磁导率掉30%-50%都是正常的，有些配方差的，直接掉70%。你拿室温测的数值算设计余量，能不烧机吗？
这帮玩文字游戏的供应商，真的缺德。
不过话说回来，就算是正规大厂，也不会把所有条件下的磁导率都标给你，一页datasheet哪放得下？客户也不会多付钱买这些数据，大家都默契地只放最好看那个数字。
磁导率从来不是材料的固有属性
很多刚入行的设计工程师，翻着课本就认死理，说磁导率是材料本征参数啊，怎么会变？不对。那是真空下理想均匀材料的理论值，实际你拿到手的磁芯，是粉末压出来再烧出来的，密度差0.1g/cm³，磁导率能差一两百。
绕线的松紧，气隙开的误差，甚至磁芯组装的时候拧螺丝的力矩差一牛米，都会影响最终的有效磁导率。
不同开气隙尺寸功率磁芯有效磁导率测试图
上个月碰到一个刚从学校出来的小伙子，做车载逆变器设计，算了好几个通宵，严格按datasheet的磁导率算电感量，做出来样机实测差了40%，急得掉头发。我给他说，你在磁芯对接缝那垫一张0.02mm的PI膜再测，直接掉了25%。信了吧？
说白了，你能用到的磁导率，是整个磁路系统的综合表现，不是那块磁性材料本身的属性，很多人做了十年设计，到现在都没搞懂这点。
对吧？你拿一块没有开气隙的磁芯，测出来磁导率1000，开了1mm的气隙，有效磁导率直接降到200以下，这差了五倍，材料本身没变啊，变的是整个磁路，磁导率就跟着变了。
产业化绕不开的硬伤，没人愿意说破
产业化绕不开的硬伤，没人愿意说破
现在车规级元器件，要求整批磁芯磁导率偏差控制在±5%以内，这个要求不算过分吧？问题来了，你怎么稳定控制这个偏差？
铁氧体烧结的时候，一窑几万件，窑腔内部温差差个5℃，磁导率就能差出20%。哪怕同一位置，上下层的温差都能到3℃，出来磁导率照样飘。
你说分选啊，对，现在都是这么干的，把磁导率接近的挑出来分档，分选成本占了原材料成本的15%还多，这部分成本最后还是转嫁到下游车企，车企再转给消费者，没人说这钱花得冤。而且更气人的是，分选是室温下测的，你拿到车上120℃用，偏差又出来了，等于白分。
还有更坑的，直流偏置下磁导率会掉，这个常识圈内人都懂，但现在没有任何一个强制行业标准，要求厂商必须标全不同偏置电流下的磁导率曲线，大部分厂商只给你看那个最好看的初始值，你自己猜去，猜错了全是设计的锅。
纳米晶磁芯现在炒得火，说磁导率高，适合做共模电感，可纳米晶带材叠片粘起来之后，因为叠片系数每次都波动，有效磁导率的波动能到15%，至今没人能解决这个问题，整个产业链都捂着不说，下游设计只能多加一倍余量，成本硬生生堆上去。
说白了，现在整个行业都在炒高磁导率的概念，好像磁导率越高材料越厉害，可谁都不说，高磁导率的材料，温度稳定性更差，直流偏置下掉得更快，鱼和熊掌至今没法兼得。能做到高磁导率+高稳定的，价格直接翻三倍，还得排队等货，根本没法大规模量产。
坑一直都在，你没踩中，只是运气好。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：磁导率：工业应用里藏得最深的隐形坑
文章链接：https://www.yqhljx.com/list_11/1565.html
