2026-08-19 23:28:05 分类：材料工艺
去年给南方某新势力车企做动力电极涂覆，一批次1200片改性铝箔全废。测物性各项指标都对，就是粘不住活性材料，掉粉掉得像筛沙子。查了半个月，最后发现润湿角差了8度。
对，就8度。什么概念？合格要求是<30度，那批实测是38度，差不到10度，直接百万损失打了水漂。
教科书里的润湿角，全是理想条件下的谎言
大家上学时候背的，润湿角就是液滴在固体表面的平衡接触角，杨氏方程算得清清楚楚。说白了那都是给干净得一尘不染的原子级平整表面做的。我们实际生产里哪有这条件？
你拿刚抛出来的单晶硅片测，和放在空气中10分钟的同一块硅片，结果能差10度以上。为什么？空气中的油污分子两分钟就能吸附成单分子层，表面能直接掉一截。我见过最离谱的，同一块改性PP板材，放在车间通风口和墙角，2小时后测，结果差15度。你跟我说理论值？顶个屁用。

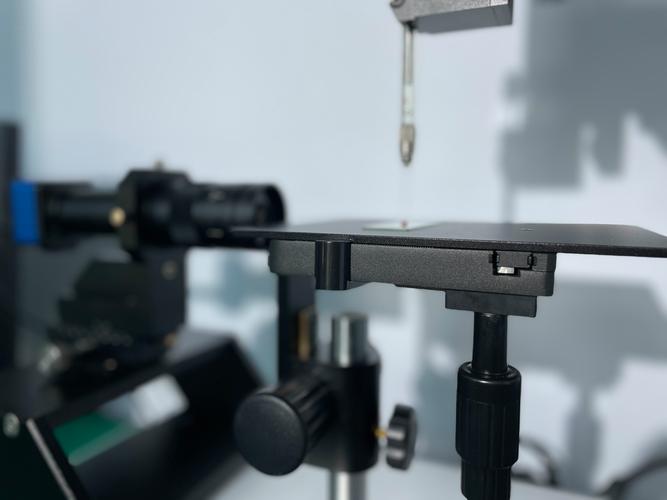

光学法润湿角测试实验室现场图
实测发现，哪怕你把试样放在百级超净台里，只要你拿不锈钢镊子碰过一下，夹痕位置的润湿角能涨5度。就是手上那点自带的油脂，就改了局部的表面性质。很多刚入行的年轻工程师，拿着测出来的数据就写报告，根本不知道你夹取试样那一下，数据就已经歪了。
差5度就是合格和报废的分界线
很多人觉得不就是个角度吗？差个十度八度能有什么影响？给你摆几个我亲手统计的数。光伏焊带的镀锡层，要求润湿角<20度，超过25度，成品虚焊率直接涨12倍，我跟踪过浙江一家焊带厂三个月的生产线数据，这个数错不了。
手机屏幕的防指纹疏油层，要求润湿角>110度，低于105度，手一摸全是油印，消费者直接退单，品牌方会扣你整批货款。还有开头说的动力电池电极，活性浆料对集流体的润湿角必须卡在20-28度之间，高于30度，浆料铺不开，界面藏空隙，循环100次容量直接跳水15%；低于15度呢？浆料渗得太狠，烘干后牢牢粘在辊上，撕都撕不下来，整卷直接作废。
说实话，我干了15年，还从来没见过哪个做大规模表面改性的，敢说自己能把润湿角波动控制在3度以内的。

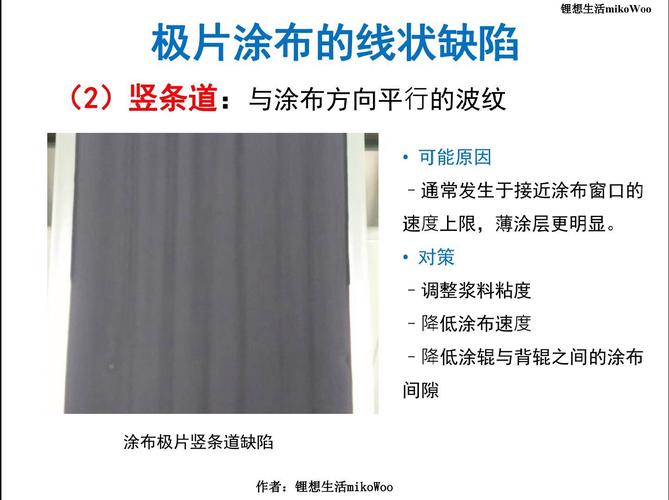

动力电池涂覆润湿角不合格掉粉试样图
不过话说回来，现在所有下游客户的质量标准，全是卡死一个润湿角区间，很少有人去深究，为什么同一个配方同一条线，做出来的结果能飘得没边。我见过不少头部大厂，为了控这个指标，干脆每20片抽测一次，不合格直接回炉，生产成本硬生生拉高7个点，没办法，你不卡，出了事赔得更多。

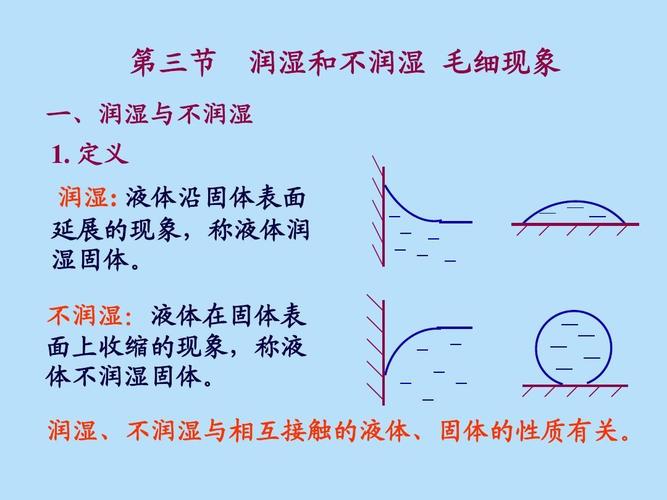

产业化绕不开的死结：润湿角本质上测不准也控不住
产业化绕不开的死结：润湿角本质上测不准也控不住
现在业内测润湿角无非两种路数，光学法拍液滴轮廓，软件自动算角度；毛细力法测上升高度，算平均润湿角。光学法便宜快，人人都用，但是水太深了。
你那个液滴是手动点的，大小差一倍，测出来的角度就能差2度，要是表面有一点粗糙度，轮廓线歪歪扭扭，软件自动识别的结果，跟你手动描轮廓的结果能差6度。我去年组织过一次行业内的比对试验，同一个试样，发给10家不同的企业实验室，结果出来从26度到34度都有，你说哪个对？
毛细力法准一点，但是对试样的尺寸、厚度、平整度要求死苛刻，生产线上根本没法做快速检测，只能放实验室用。
再说控制，现在不管是等离子体处理，还是涂偶联剂改性，都是改整体的平均表面能，但是润湿角测的是局部的界面性质，平均对了，局部不对，照样出问题。比如等离子体处理的时候，靶材上沾了一点点前一批次的杂质，喷出来打到试样某一块，那一块的润湿角直接就偏出区间，你抽测还不一定抽得到，流到下游才炸锅。
很多人吹现在AI建模能预测润湿角，我去年跟一所985合作试过，拿1000组本厂数据训练出来的模型，换隔壁同类型的一条生产线，预测准确率直接从86%掉到47%，连高低方向都错。为什么？影响变量太多了，环境湿度差5%RH，润湿角差3度；车间空气浮游油污浓度差一倍，差8度；甚至拿不同批次的去离子水点液，都能差2度。你能把每一个微小变量都测出来放进模型？不可能，成本扛不住。
说白了，现在整个产业界对润湿角的态度，就是知道它要命，但就是拿它没办法，全靠老工程师的经验堆，靠抽测卡良率，出事了再回炉整改。根本没有什么通用的稳定控制方法，这层窗户纸，很少有人愿意捅破罢了。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：润湿角：产业化里藏着教科书不说的大坑
文章链接：https://www.yqhljx.com/list_11/1570.html
