2026-08-20 16:13:54 分类：材料工艺
去年给某新势力主机厂供的1200吨压铸铝合金支架，3000件批量交货，抽检出127件去毛刺后根部微裂，直接全批退回。
所有人都觉得飞边毛刺是生产后的小清理问题，没人会把它和批量报废挂钩——但这就是我碰过不下十次的真事。
为什么九成工艺方案都绕不开它
说白了就是，所有分离式模具都有间隙。没有间隙，模具合不上，打不开。
实测发现，压铸模分型面的配合间隙只要到0.02mm，0.2MPa的注射压力就能把铝料挤进去，出0.08mm厚的飞边。冲裁模更夸张，刃口磨耗才0.01mm，落料后的飞边厚度直接涨到0.15mm，手感摸上去就刮手。
你说把模具精度做到0间隙行不行？
不行。热胀冷缩懂吧？模具工作起来本身就有温度差，压铸模模腔表面和模架温差能到30度，热变形量直接拉到0.03mm，哪怕你冷态下磨到零间隙，一生产就出缝，有缝就有飞边。
注塑模同理，哪怕你用的是日本进口的坐标磨，精度做到0.005mm，每次开机预热30分钟，前20件依旧必有飞边。
铝合金压铸件分型面飞边毛刺实物图
说白了，飞边毛刺就是模具工艺的原生自带属性，从你设计分型面的那天起，就注定了它会出现。什么无飞边模具，都是实验室里拿单件样品吹出来的，量产线上走三批，你看它有没有。
隐形成本能吃掉你一半利润
说实话，大部分工艺员做成本核算的时候，只算去毛刺的直接成本，比如人工多少钱一台，或者设备折旧多少钱。
我之前开小批量试产的时候就吃过这个亏。给客户做不锈钢冲压件，算下来每件加工费赚五毛，去毛刺找两个阿姨，一天八十块，算下来每件摊两分钱，觉得稳赚。
结果出货的时候才发现，阿姨手工去毛刺，力度轻重全凭感觉，有的把零件边缘去多了0.2mm，有的留了一点残毛刺，装到客户的滑轨里直接卡壳，整条组装线停了12分钟，赔了快两万块。
这就是隐形成本。你看不见，但分分钟弄死你。
现在搞自动化去毛刺，什么磨粒流、冷冻修边、机器人打磨，听起来高端，一套设备下来几十万打底。磨粒流的磨料，半年就得换一次，一次小十万，摊到每件里的成本，比你冲压的工费还高。更别说复杂零件，比如有交叉孔的液压阀块，内腔飞边机器人磨头根本伸不进去，还是得找师傅用手摇磨头掏，一天掏不了二十件，工费比零件本身还贵。

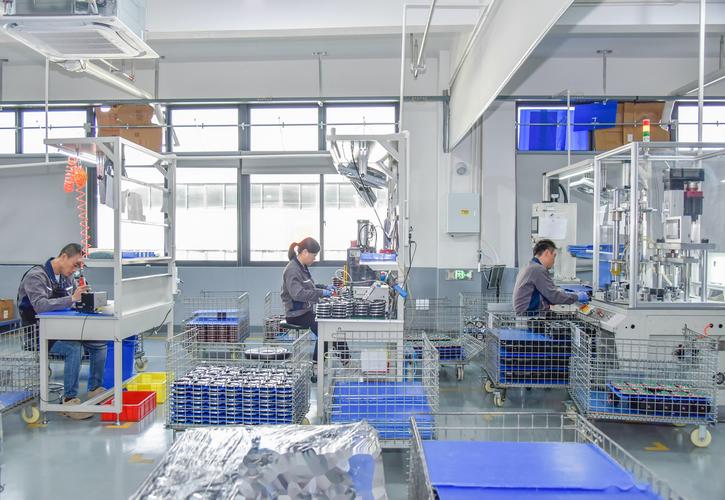

汽车零部件自动化去毛刺生产线现场图
不过话说回来，你不去行不行？不行。现在的产品，外观要求刮手就算不合格，装配的时候毛刺掉进去，就是整机故障，赔起来更狠。
产业化绕不开的根本硬伤
产业化绕不开的根本硬伤
现在圈内一堆人吹什么“飞边预测仿真”、“无飞边成形工艺”，我见过不下十个项目，拿个样品出来拍照片说全搞定了，一到量产就露馅。
前年跟某985的博导聊，他们搞了个AI模型预测飞边大小，说实验室准确率95%，我拿车间五个不同料号的零件给他们试，准确率直接掉到58%，换个批次的材料就不准，更别说模具磨耗了，每天都在变，仿真根本追不上。
核心问题在哪？现有所有的理论，都把成形过程当成静态的，实际量产是动态的。材料成分波动千分之一，流动速度就变，模具温度波动两度，变形量就变，合模力波动一个巴，飞边大小就差出一倍。这些波动你根本没法完全消除，也就没法完全消灭飞边。
更坑的是，现在越来越多的产品用异质材料复合成形，铝塑复合，钢塑粘接，飞边出现在结合面，你去毛刺的时候稍微用力，就把粘接层带坏了，直接废掉。不去，就不合格，进退两难。
实话讲，干了十五年，见过最多的就是把飞边毛刺当小事，最后项目黄了，量产赔了的。现在行业里没几个人愿意直面这个问题，都觉得是小问题，不值得研究，可就是这个小问题，每年吃掉制造业不知道多少利润。
到现在也没有任何一种工艺，能在量产条件下彻底消灭飞边毛刺。所有说自己搞定的，要么是骗经费，要么是拿样品忽悠客户，真到批量生产，该出还是出，该花钱还是得花。这就是绕不开的硬伤，没什么可洗的。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：飞边毛刺：被低估的量产死穴
文章链接：https://www.yqhljx.com/list_11/1610.html
