2026-08-20 22:20:57 分类：材料工艺
去年给长三角一家汽车电子厂做铝钎焊失效分析，1200多件出厂的模块，做200小时热震循环，焊角全裂了。客户翻出当初的设计方案，是用相图计算算出来的铝硅成分，硅含量12.6%，号称共晶点百分百匹配，润湿性最好强度最高。结果呢？实测焊料的共晶温度比计算值低了11℃，室温组织里多出来15%左右的粗大初晶硅，这不裂才怪。
别神化，相图计算从来不是“计算出来就能用”
说白了，相图计算的本质，就是拿已有的热力学实测数据，拟合出一套模型参数，再推不同成分温度下的稳定相。它从根上就不是“预测”，是拟合外推。很多人不知道，主流商用数据库里，90%以上的参数都来自二元系的实测，三元及以上的参数基本都是外推推出来的。我前几年帮钢厂做高强耐蚀钢，算一个四元铜镍铬钢的液相线，最权威的数据库算出来是1492℃，实测差了整整80℃。这差得能塞下整整一个热轧工艺窗口啊！

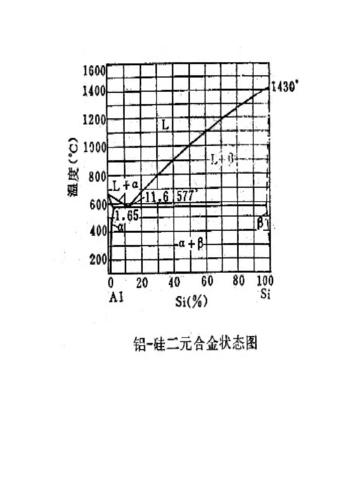

铝硅二元相图计算平衡态实测对比图
所有相图计算默认的都是平衡态。你做研发做生产，哪来那么多平衡态？铸造降温速度少则几度每分钟，多则几十度每秒，跟计算假设的准平衡冷却，差了至少两到三个数量级。偏析、非平衡析出这些问题，计算根本不会体现。很多高校发论文，拿着相图计算说自己设计了新合金，性能吊打传统材料，结果工厂拿到参数开炉，做出来完全不是那回事，说白了就是没吃过工业化的亏。
产业化应用绕不开的参数陷阱
实话讲，我见过最多的坑，就是拿实验室级别的高纯组分算工业级的材料。工业生产用的原料，哪有百分百纯的？就拿铝合金来说，常规工业铝锭里面就有0.15%左右的铁，很多人算相图的时候根本懒得加进去，觉得万分之几的杂质不影响。结果呢？铁跟铝硅的交互作用，直接改变了析出序列，本来算出来不会有的针状AlFeSi相，做出来满视野都是，强度直接掉了30%，塑性更差，一碰就裂。

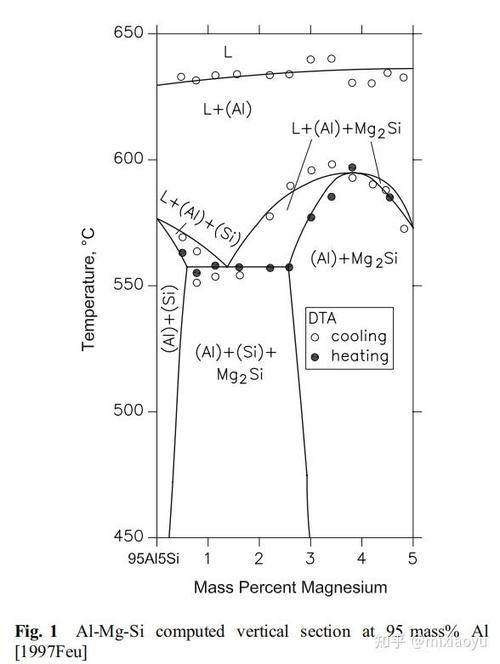

含杂质铝锌镁三元相图计算实测对比图
不过话说回来，就算你把所有杂质都加进去了，它还有个绕不开的坑：只认吉布斯自由能最低的稳定相，不认亚稳相。工业里多少核心性能靠的就是亚稳相？高强钢的马氏体，铝合金的GP区，钎焊料的非晶组织，这些都不是平衡态下的稳定相，你算一万次，结果里也不会出现这些相。能看出来什么？哦，原来最终稳定相是铁素体加渗碳体，那有啥用？我们要的就是淬火后剩下的马氏体啊！我之前带过一个刚从名校毕业的研究生，上来就咔咔算，算完直接拍板开炉，三炉50公斤的铸锭，烧完加工完热处理完，性能全不合格，十几万的原料和工时打了水漂，他还委屈，说数据库算出来就是这样啊。我当时就说，你见过哪个工厂用99.99%的高纯料给你做批量产品？
相图计算到底该怎么用

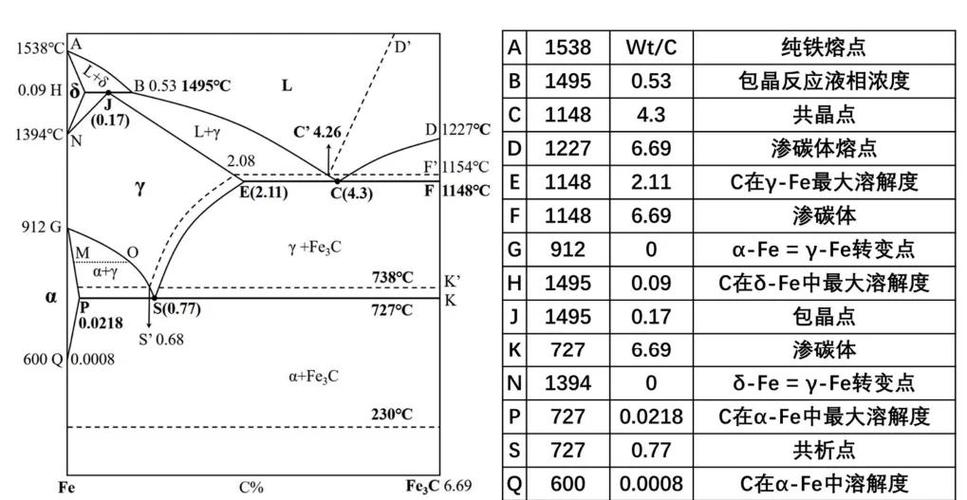

相图计算到底该怎么用
我干了15年工艺，不是说相图计算没用。恰恰相反，我现在做新项目，第一步肯定是拿它算。原来开发一个新合金，成分范围要做上百次实验，半年大几十万出去，现在几个小时就能把明显不行的成分区间全筛掉，候选从一百多个缩到七八个，省了大把的钱和时间。这才是它正确的定位。说白了就是筛子，不是答案。很多人搞反了，把计算结果当标准答案，直接开干，不出问题才怪。
现在产业化里，相图计算绕不开的硬伤，说来说去就是三条：第一，没有实测数据的新体系，误差大到没边，它本质是拟合，不是凭空创造。第二，非平衡工艺下的相变、亚稳相，它算不出来，而工业生产99%都是非平衡过程。第三，杂质痕量元素的参数，根本没有完整的数据库，工业原料哪有没杂质的？你绕得开吗？别听卖软件的吹什么全计算驱动研发，真到量产那一步，你算一万条相图，不如烧一炉实际料来得靠谱。信它不如信自己手里的坩埚和显微镜。对吧。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：相图计算：被吹成神的材料研发工具，藏着产业化绕不开的坑
文章链接：https://www.yqhljx.com/list_11/1624.html
