2026-08-05 18:32:13 分类：材料工艺
盾构机主轴承滚道，激光淬火后200小时就剥落？对，你没听错。其实我也懵了——参数完全按工艺卡来的，功率1800W，扫描速度8mm/s，搭接量30%……可就这么脆。
上个月的事。客户拎着崩下来的铁块冲进车间，砸在桌上。我看着那断面，心里咯噔一下。不是疲劳剥落，是静载压溃。真要了命了。同一个参数，在行星架上跑了两年没毛病，到主轴承就翻车？这就是激光表面处理最要命的地方——工艺窗口窄到变态，换个几何形状就完蛋。
盾构机主轴承激光淬火剥落表面
热影响区：工艺卡上永远不会告诉你的魔鬼
都迷信表面硬度。HRC58-62，亮晶晶的硬化带，看着漂亮。但把试样沿深度方向切开测残余应力，数据能把人吓死。我用XRD做过实测：表面压应力能到-600MPa，挺好吧？往下0.3mm，直接反转，拉应力+420MPa。就隔着一层纸的距离。
工艺卡只标表面硬度，因为客户也只认这个。拉应力区藏在下面，像个定时炸弹。重载工况下，裂纹往往从次表层萌生，等你发现早就大片剥落了。我试过调扫描速度，降功率，加大光斑，折腾半个月，拉应力峰值只从+420降到+380。根本祛不掉。说白了，激光加热冷却速度太快，温度梯度摆在那儿，物理上就是死结。
搭接区的灾难：你以为的均匀硬化，全在糊弄人
多道搭接淬火，一片区域扫过去，看似全覆盖。切开打硬度，搭接位置永远有个软化带，硬度能跌HV30以上。操作工不会跟你说这个——他只要保证单道硬度合格。说实话，你让他调参数，他恨不得把光纤头怼到你脸上：“要不你来？”
因为搭接量得靠手感。图纸写30%，但实际光斑大小受镜组污染、焦点漂移影响，每天都在变。某高校论文说搭接量20%最佳，我实测——不同机子，甚至同一台机子早上和晚上的数据都飘，偏差大到离谱。有次加工风电轴承滚道，搭接区裂纹比例3.7%，客户拿超声探，居然没探出来。等装机转起来，那声音，跟碾沙子似的。拆开一看，搭接区全是麻点。

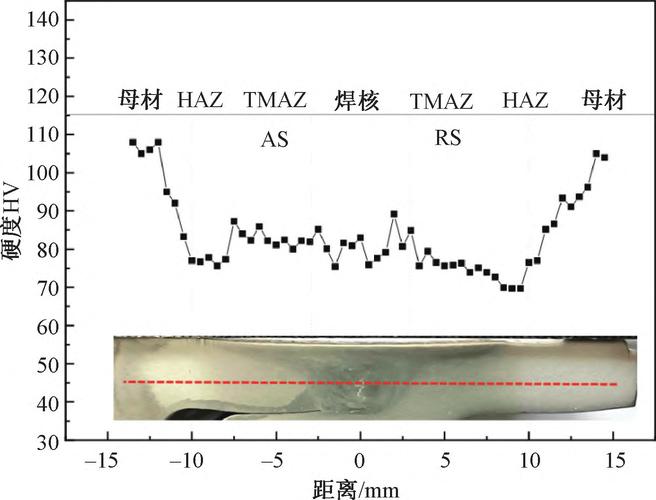

激光表面处理搭接区显微硬度分布图
所以我现在但凡有人拿论文参数来指导生产，直接让他到现场蹲三天。理论建模？没考虑镜组污染和辅助气体波动，全是纸上谈兵。
检测手段全瞎：微裂纹埋在里面，超声磁粉集体哑火
一根价值20万的船用曲轴，激光熔覆修复后，着色探伤、超声检测全过。装机三圈，直接断了。断面分析，距表面0.3mm处有微裂纹群，走向复杂。常规无损检测根本看不见。
磁粉探伤对埋藏裂纹无能为力，超声对浅表层又不敏感，漏检是常态。可一旦漏检，后果就是灾难。我经手的案例里，激光表面处理的失效，70%都跟微观缺陷有关，但工艺文件永远只保证“表面无损检测合格”，下面的事，没人管。
有团队搞激光超声，或上CT，成本高到离谱，产业化压根推不动。所以现状就是——大家都揣着明白装糊涂。
激光熔覆层近表面微裂纹金相照片
理论盲区：材料均匀假设，骗了所有人
现在所有激光工艺仿真，都假设材料各向同性、成分均匀。实际呢？铸锻件里偏析、夹杂、带状组织，随便哪样都能让热传导乱套。我曾在一块42CrMo齿圈上做激光淬火，同一圈上，某段硬度HRC60，转过去20厘米，掉到HRC52。切开看，那地方碳偏析严重。
这种离散性，仿真软件根本模拟不了。可偏偏大工件全是铸造或锻造毛坯，谁给你匀质？所以激光表面处理一上大件，废品率飙升。我敢说，这块理论不突破，永远只能干小零件。可惜，多少论文还在拿退火态钢板做实验，然后宣称“工艺优化成功”，真讽刺。
这些硬伤，绕不开的。别被漂亮的硬化层忽悠了，底下全是坑。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：激光表面处理：我们都被“完美硬化层”骗了
文章链接：https://www.yqhljx.com/list_11/175.html
