2026-09-10 11:16:54 分类：材料工艺
去年山东某风电配套厂送过来的失效样件，预浸料缠绕的叶片主梁加强段，运行18个月，层间剪切强度掉了37%，直接断成两截。厂方一开始咬死说是树脂配方问题，测了三个月，最后发现问题出在缠绕工艺本身。
缠绕成型的本质，根本不是什么“高性能定制”
说白了就是把纤维浸了树脂，绕在芯模上固化成型。很多厂家吹什么“零缝隙、超高强度”，都是吹。
实测发现，哪怕你用100KN的恒定缠紧力，只要纤维丝束直径超过12k，层间一定有肉眼看不到的微米级间隙，这些间隙就是疲劳裂纹的发源地。

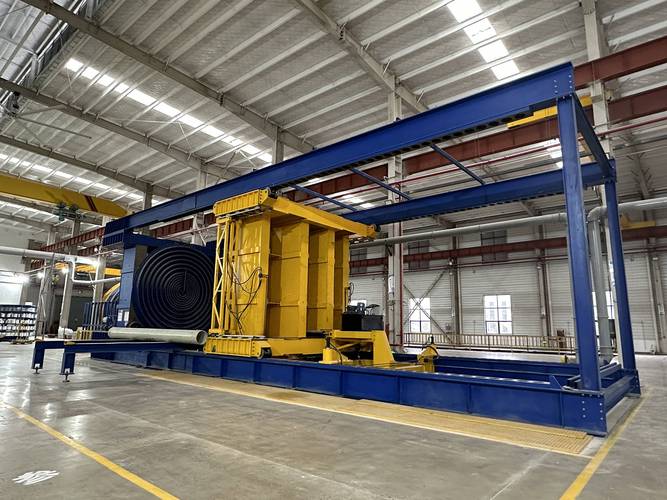

复合材料缠绕成型生产车间现场
我见过浙江一家做高压储氢气瓶的厂，为了降成本，把原来成熟的湿法缠绕改成干法预浸料缠绕，对外声称强度提20%，成本降15%，结果批量出货不到半年，三分之一的产品气密性不合格。剖开不合格件看，每一圈纤维之间都藏着细小气泡，长期泄压过程中慢慢扩展，最后从内部漏了。
说实话，大部分鼓吹缠绕成型颠覆传统工艺的，都是没在生产线上蹲够半个月的。你问他缠绕张力怎么根据环境温度调，他只会说“按设备参数来”，那参数是怎么来的？根本说不出。10个做缠绕工艺的，8个不知道张力差0.5MPa，最终制件的疲劳性能会差15%以上。对吧？
所有人都在回避的公差失控问题
缠绕最扯淡的地方，就是公差根本稳不住。尤其是变截面制件，比如飞机雷达罩、风电叶片的变径梁，你机器走的路径再准，绕到曲率大的位置，纤维一定会打滑。滑个0.1毫米，累计一百圈，就是1厘米的偏差，整个截面的纤维体积含量直接偏出设计值10%以上。
我之前跟着某航材院所做项目，做一个1.2米直径的锥形壳体，设计要求纤维体积含量稳定在58%±1%，我们换了三家头部缠绕机厂的设备，最好的结果也只能稳定在53%到62%之间晃，根本达不到设计要求。
缠绕成型变径制件纤维打滑断面图
很多论文里说什么“机器人路径优化可以解决打滑问题”，那都是实验室里做30公分以下小尺寸样件攒出来的结果，你放大到3米以上的大制件，环境温度变个2度，树脂粘度就变，纤维张力跟着飘，打滑还是照样来。而且变截面位置，预浸料本身的薄厚就不一致，缠绕的时候张力大一点，直接把树脂全挤出去，留下干纤维孔隙；张力小一点，就积出一块富树脂区，富树脂区就是天生的裂纹源，不信你去拆任何一个失效的变径缠绕件，80%都是从富树脂区开始裂的。
产业化绕不开的天生死结
产业化绕不开的天生死结
现在行业里一堆人喊缠绕成型要代替热压罐，要搞什么一体化成型，其实两个硬伤从原理上就解决不了。
第一个，异型件根本做不了。只要芯模不是规则旋转体，你缠绕根本绕不上去，哪怕你上了七轴机器人，也做不到均匀铺覆，角落位置要么缺纤维，要么堆成一坨，根本达不到设计的强度要求。
第二个，后加工就是个大坑。缠绕件都是整体固化成型，你要开个孔、铣个槽，只要切断了环向纤维，整个制件的环向强度直接掉一半，而且切断的纤维头都堵在孔壁，应力集中永远消不掉。之前有个客户找过来，要做带侧孔的车用储氢气瓶，要求在瓶身开一个传感器安装孔，我们试了五种补强方案，缠绕完开孔补强、开孔后原位缠绕补强，全都不行，疲劳循环次数就是差三分之一达不到国标要求，最后还是改成两块铝合金锻件拼焊，才解决问题。
有人说我可以缠绕的时候提前把孔留出来不就行了？留出来的位置纤维本来就是断开的，孔周围的强度照样上不去，该裂还是裂。
说白了，缠绕成型就是个专门给规则旋转体制件吃饭的工艺，它天生的优势就是做压力容器、风管这类东西，成本比热压罐低，效率也够。超出这个应用范围，全都是瞎折腾。
这个工艺从来不是什么万能解药，从诞生那天起，它的应用边界就框死了——只适合做简单旋转体结构，超出这个圈，多少研发投入都填不上原理带来的坑。太多厂家赶风口蹭概念，什么活都敢接，什么性能都敢吹，最后出了问题，全都是下游买单。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：缠绕成型：被过度神话的复合材料成型工艺，藏着绕不开的硬伤
文章链接：https://www.yqhljx.com/list_11/2618.html
