上周华东一家做柔性OLED封装的客户，送过来三批样，旋涂的封装层良率只有12%。全是针孔。他们换了三种溶剂三档转速，连洁净间的温湿度都卡到±0.5度了，还是不行。所有人都在怪原材料不纯，没人想过，旋涂本身从根上就不适合干这个活。
绝大多数人搞错了旋涂的均匀性前提
很多人进实验室第一天学旋涂，师傅就说只要转速加速度调对，就能甩出均匀的膜。扯淡。只有完全平整的抛光衬底，才能做到全片均匀，只要衬底上有凸起，立刻露馅。

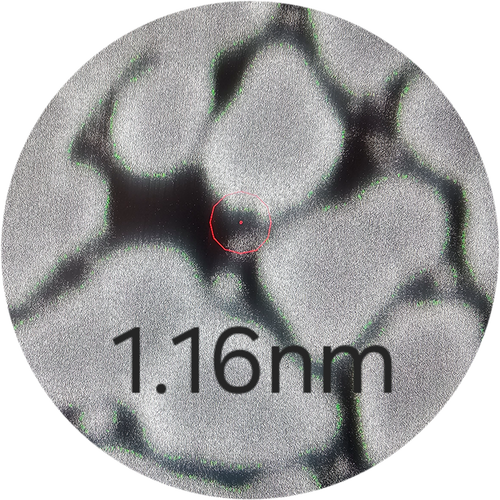

旋涂工艺台阶覆盖失效显微镜图
我十年前就做过一组对照实验，衬底做了不同高度的光刻胶台阶，从50nm到500nm，同一参数旋涂100nm厚的二氧化硅溶胶，最后测台阶顶部和平坦区的膜厚差。结果很直接：只要台阶高度超过120nm，顶部膜厚就比平坦区薄三分之二以上。说白了，旋涂靠离心力甩溶液，溶液本身有粘滞阻力，爬台阶的时候，粘滞阻力直接抵消掉大部分离心力，溶液根本流不到台阶顶上去。很多人说换低转速就能改善？实测发现，1000转和5000转比，台阶位置的膜厚差变化不到10%。这根本不是参数的问题，是原理的问题。现在网上能查到的论文，十个旋涂相关的，九个拿抛光硅片做衬底放AFM图，看起来均匀度能做到1%以内，漂亮得很。一拿到量产线，衬底上有金属走线有绝缘槽，全是台阶，直接歇菜。
溶剂挥发的暗坑没人愿意提
旋涂从你把溶液滴到衬底上那一秒，溶剂就开始挥发了，这个过程里的不均匀，99%的人不会测，也不会提。
旋涂膜层表面挥发不均针孔SEM图
我前几年帮一家钙钛矿组件厂调工艺，他们大尺寸片子旋涂完，边缘效率比中心低1.5%，找了半年原因。最后我让他们拿红外扫全片的溶剂残留，结果出来：衬底边缘挥发速度比中心快17%。为什么？百级洁净间的送风是自上而下，侧壁的风速能到0.4m/s，边缘的溶剂蒸汽被直接带走，挥发越快，温度降得越厉害，我当时用微型热电偶贴在片上测，边缘比中心低整整2度。温度差带来粘度差，粘度差带来成膜厚度差，最后组分差直接影响效率。还有更坑的，溶液里加的功能性添加剂，比如光引发剂、交联剂，会跟着溶剂的挥发梯度往表面迁移。我做过组分测试，旋涂完交联后的PMMA膜，表面引发剂浓度比底层高32%，内层交联度不够，玻璃化转变温度比设计值低11度，放三个月就吸水分层。说实话，谁做旋涂不是滴完就开转，转完就拿进去烘烤，谁没事盯着挥发过程测梯度？发论文要的是最终性能，谁会发这种过程性的负面数据？也就我们做量产的，天天踩这种坑，才知道这里埋了多少雷。
产业化绕不开的原理性死穴
产业化绕不开的原理性死穴
现在行业里天天吹什么卷对卷旋涂，什么大面积旋涂量产，说白了都是骗投资的噱头。旋涂天生就是给实验室小样品做的工艺，根本放大不了。
核心的死穴三个，一个比一个难解决。第一是材料利用率，旋涂的材料利用率才不到5%，95%的溶液全被离心力甩到废桶里了。你做实验室小样品，一次滴几十微升，不心疼。做12寸硅片的先进封装，用的光刻胶一克几千块，一片就甩出去好几克，成本直接比刮涂高十倍，谁用得起？第二是大尺寸均匀性，离心力大小和旋转半径成正比，12寸硅片中心半径0，边缘半径15cm，3000转下边缘离心力比中心大两个数量级，就算你搞动态滴液、梯度转速，最多把全漆膜厚差降到10%，而先进封装对绝缘层的要求是±2%的公差，根本达不到。第三，一开始说的台阶覆盖，还有厚膜成膜，旋涂做超过5微米的致密膜，必然开裂，因为溶剂挥发收缩的应力从边缘到中心不均匀，拉不住，这个问题从旋涂发明到现在，六十多年了，还是没解决。
我干了十五年，见过至少七个项目，实验室里旋涂做出来的样品数据漂亮得能发顶刊，一放大到量产尺寸，良率直接掉到20%以下，钱烧完项目砍了，一地鸡毛。别扯什么技术突破能解决，原理自带的缺陷，改参数换设备没用。想做产业化，早点想替代工艺，别在旋涂这棵树上吊死。
