前年给一家做红外探测的创业公司做工艺整改，他们做的二类超晶格红外探测器，实验室小样品的探测率比同规格碲镉汞高20%，结果上线量产，第一批100片出来，能用的只有12片。
很多人连超晶格是什么都没说对
说白了就是把两种不同半导体，按原子层厚度交替堆叠，靠不同材料的带隙差形成量子阱，限制载流子，改性能。
别听PPT吹什么全新发明，1970年IBM的科学家就提了概念，五十年了，不是什么新鲜东西。
现在主流做红外探测的超晶格，一个周期的总厚度也就5纳米左右，要做够吸收红外线的吸收区，就得叠至少上百个周期，也就是几百层原子层。差0.1纳米，带隙直接偏15%，整个器件的响应波段就歪了。
我见过不下十个创业项目，拿着20层的小样品吹自己全球首创原子级精度，说白了五十年前就做到这个水平了，扯什么呢。

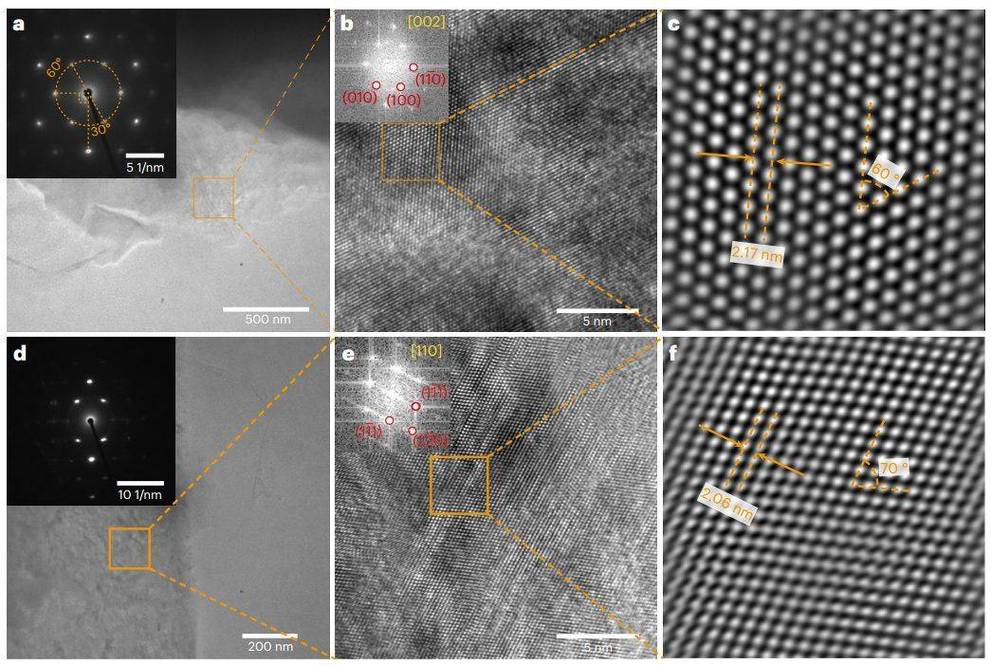

分子束外延生长超晶格截面透射电镜图
说实话，现在圈内人都心照不宣，论文里放的都是几十层以内的完美小样品，真做器件要叠几百层，没人敢把批量生产的截面图放出来。
实验室数据好看，一碰生产线就拉胯
说回我前年碰到的那个项目，我蹲在他们MBE车间盯了一个月，每一层的反射高能电子衍射振荡都准得离谱，每一层的误差都控制在0.1个原子层以内，所有人都觉得没问题，结果长完120层，拿TEM一测，界面已经攒了0.8纳米的偏析层。
什么概念？整个设计周期偏了10%，带隙直接偏了15%，原来要做3-5微米的中波红外，直接偏到了2-4微米，全废了。
超晶格120层周期界面原子偏析能谱图
说白了，累积误差这个坑，全行业都捂着不说。你哪怕每一层只偏0.01纳米，200层就是2纳米，整个设计参数全歪到姥姥家了。别洗，说什么可以用原位补偿，你能补偿每一片的随机误差吗？量产一百片，一百片的误差都不一样，怎么补？
不过话说回来，也不能全怪做研发的，顶刊就爱发漂亮的小样品数据，你发个良率12%的批量结果，根本没人给你发，对吧？
绕不开的死结：没人敢直面的理论盲区
绕不开的死结：没人敢直面的理论盲区
不止工艺，从根上就有bug。现在所有超晶格的能带计算，都默认界面是完美平整的，应变是恒定不变的，实际上呢？
不同材料的原子半径不一样，堆上去本来就有晶格失配，应力攒在那里，常温下就会慢慢发生慢弛豫。说白了，就是原子会偷偷挪位置，你刚长完测，数据完美得能发Nature，放三个月，再测，阱宽变了，带隙偏了，性能直接掉了。
我之前拿存放了12个月的合格样品复测，探测率直接掉了27%。做工业器件要求寿命十年，这谁敢批量用？这个慢弛豫过程，现在根本没有能准确预测的模型，所有人都在装看不见，这就是明摆着的理论盲区。
再说成本，卡死了99%的应用场景。超晶格只能用分子束外延长，一台适配8英寸片的进口MBE，总价快两千万，长一片8英寸超晶格，要16个小时，一天只能出两片，良率还不到两成，算下来一片制造成本就快十万，换成同规格的碲镉汞，一片只要八千，性能还稳定，换你你选哪个？
现在到处吹超晶格要革命红外探测，要做量子计算，要做下一代催化，说白了9成都是拿小样品骗经费，剩下1成也只能做几个平方毫米的定制样品，给航天项目凑数，根本没法批量落地。
三个坎：界面累积误差，常温慢弛豫，天量制造成本。到现在一个都没跨过去，别吹什么下一个万亿材料了，先把连续生产100片的良率拉到80%再说。
