你测的发射率，根本不对工况

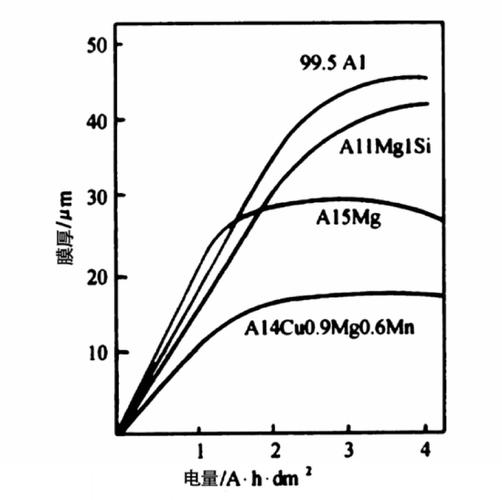

现在绝大多数材料手册上的发射率，都是室温25℃下测的。说白了，没人会给你测实际工况温度下的数值。干这行满15年，我这边实验室常年测不同温度下的发射率，就拿最常用的铝阳极氧化散热片来说，25℃测出来法向发射率是0.82，升到180℃，直接掉到0.68，差了17%。就这17%，放到100kWh的动力电池包里，温度差直接就出来了。
很多人说发射率是材料固有属性啊，怎么会变？扯。发射率跟表面粗糙度、氧化程度、温度，甚至你观测的角度都有关系，哪里是什么固有常数？很多仿真工程师图省事，直接抄手册上的数，做出来的结果能对才怪。实测发现，哪怕是同一块不锈钢板，抛光和喷砂处理，发射率差两倍都不夸张。
喷涂高发射率涂层的隐形坑
现在不管是动力电池散热还是工业加热炉，都喜欢喷高发射率涂层，提热效率。供应商给你拿样板测，发射率能到0.92，看起来很漂亮。等你拿到现场喷完，一测，能有0.8就不错了。为什么？坑全在工艺里。我上个月刚处理完一个加热炉的投诉，供应商要求涂层厚度是100到150微米，现场工人怕漏喷，一遍喷完直接干到350微米，厚度超了两倍还多，发射率直接掉到0.76，整台炉的热效率掉了14%，烘出来的产品全不合格，差点赔几百万。
还有更坑的，就是发射率会随时间变。很多黑色高发射率涂层，在高温下用半年，氧化褪色，发射率能掉0.2以上，没人会定期测，设备就一直带病工作，能耗偷偷涨，你还以为是加热管坏了。说实话，我见过太多工厂，花几十万喷高发射率涂层，最后省下来的电还没多花的维护费多，就是因为没人管发射率的衰减。
产业化绕不开的死结
说了这么多，核心问题在哪里？现在所有的国家标准、行业测试方法，测的都是稳态均匀温度下的发射率，你拿到的永远是一个固定值。但是实际工业里，90%以上的热工况都是瞬态非均匀温度场，同一个零件上，不同位置温度差能有几百度，发射率每个位置都不一样，根本没有靠谱的快速测试方法。说白了，就是你明知道参数不对，你也没法快速拿到对的参数。对吧？
很多搞理论的会说，我们有修正公式啊，按温度修正不就行了？扯，修正公式都是针对纯金属的，你拿合金、涂层试试，误差能到30%以上，根本没用。不过话说回来，也不是没人做原位测试，现在有红外热成像结合共焦测温的原位发射率测试，一套设备下来小五百万，哪个量产工厂会给每个批次买一台测？卖材料的也不愿意给你测工况数据，多测一次多几百块成本，报价上去了客户就跑了，谁干这事？

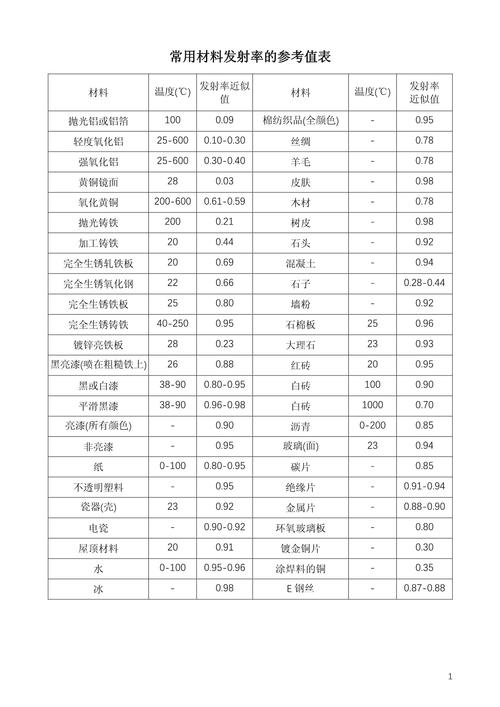

现在整个行业的惯性就是，把发射率当成一个固定的材料参数写进手册，所有人都默认这个规则，哪怕错了，也没人愿意捅破这层窗户纸。你要是去找供应商要工况下的发射率，人家还觉得你没事找事。我现在拿到任何发射率数据，第一反应都是打个折，自己拿红外测温枪配黑体炉重测一遍，从来不敢直接用。
这个硬伤到现在都没人解决，也没人愿意牵头改标准，说白了就是动了太多既得利益的蛋糕，最后吃亏的永远是做终端产品落地的。就这么点事，没人说，我今天说破了。
