去年给长三角一家新势力车企做铝防撞梁失效分析，设计要求抗拉强度310MPa，送样检测全部达标，装车做碰撞试验，撞一次就从冲压转角位置齐根断了。
所有人都懵了，强度达标怎么还断？说白了，从一开始，大家对这个指标的理解就错了。
你测的抗拉强度，根本不是零件实际受力的那个数
很多人张口闭口抗拉强度，其实测的都是标准试样的抗拉强度。什么叫标准试样？车出来光滑圆棒，没有缺口，没有残余应力，应力分布均匀得不能再均匀，这都是实验室特意做出来的理想状态。
实际零件哪有这样的？冲压有转角刀痕，焊接有热影响区，淬火留残余应力，甚至下料崩个小毛刺，都能把实际强度拉下来一大截。我实测过，同一块6061-T6铝合金，标准光滑试样拉出来320MPa，带1mm深机加工缺口的同料试样，拉断的时候只有240MPa。差了快80个兆帕，相当于直接掉了一个强度等级。
说实话，现在百分之七八十的零件图纸，只标原材料的抗拉强度要求，根本不要求测成品受力位置的实际强度。出了失效，甲方甩锅材料厂，材料厂喊冤说我检测达标，扯来扯去，最后不了了之，吃亏的还是终端用户。
越高的抗拉强度，越容易踩隐形的脆断坑
这几年全行业卷轻量化卷降本，怎么卷？把抗拉强度做高，减壁厚啊。原来用2mm厚的钢板，强度提20%，就能用1.6mm，单车能轻七八公斤，还能省材料钱，一举两得对不对？

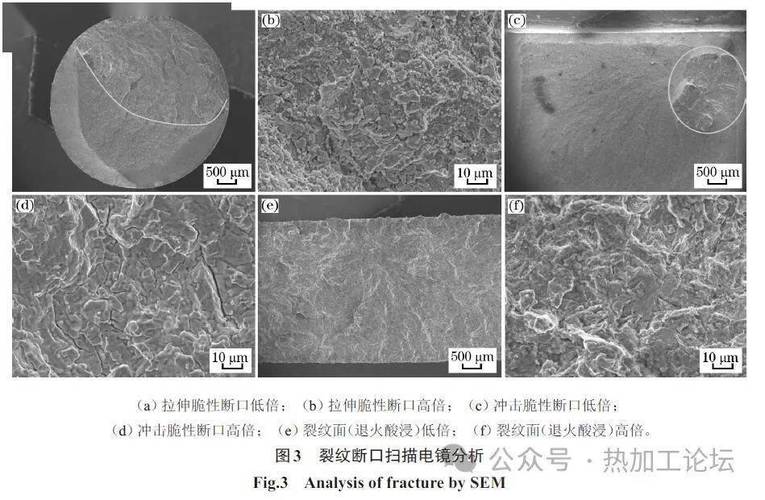

但是没人告诉你，强度和韧性天生就是此消彼长的冤家。你为了提抗拉，加合金，提高淬火冷却速度，强度上去了，韧性直接打对折。去年河北一家光伏支架厂找我，一批Q355支架，零下十度的冬天刚架上去，一阵大风刮过，断了三分之一。拿过来测，抗拉强度确实到360MPa，满足国标要求，但是低温冲击功只有12J，国标要求是27J啊。脆得像玻璃，掉地上都能摔碎，这不断才怪。
还有更离谱的，我见过一家做3C结构件的厂，为了把铝合金抗拉强度提到400MPa以上，淬火之后压根不做时效去应力，放仓库三个月，开箱一看，一半零件自己裂了。内应力大到把自己扯断，抗拉强度再好看有什么用？
说白了，抗拉强度只是材料拉断那一刻的最大拉力，它不代表材料能弯多少，不代表低温抗不抗冲击，更不代表放个三五年会不会自己裂。很多厂家就是钻这个空子，只卡抗拉这一个指标，把脆得一塌糊涂的材料当合格货卖。
当下产业化根本绕不开的硬伤
不过话说回来，这事也不能全怪下游厂家，整个标准体系本身就有问题。现在所有的抗拉强度标准，都是几十年前定的，全靠标准试样出结果，没有任何一个标准能直接对应成品零件的实际服役强度。
就说3D打印的金属零件，内部孔隙率千差万别，你切标准试样的时候刚好切到无孔隙的位置，测出来强度达标，实际零件受力位置刚好有个直径0.5mm的气孔，一受力就断。这种事我经手不下十次，到最后还是各说各话，没人能说清楚是谁的责任。
还有焊接结构，焊缝抗拉强度、母材抗拉强度测出来都达标，偏偏熔合线那个过渡位置，强度比母材低30%，从来没人要求测这个位置的强度，出了失效全靠瞎猜原因。
更有意思的是，当抗拉强度超过1000MPa之后，不同试验机的测试误差就能到10%以上，同一个试样，换个机器拉，差出100MPa都正常，你卡1000MPa的合格线，到底是合格还是不合格？
现在行业都把抗拉强度当万能遮羞布，什么性能都往这上面卡，说白了就是懒。测抗拉多简单，送样一天出结果，一百多块钱搞定，你要做服役模拟、做疲劳、做应力腐蚀，十天半个月出不来，花的钱是测抗拉的十几倍，没人愿意做。
我干了十五年工艺，见过太多拿着合格抗拉强度报告的不合格零件，坑了甲方坑终端。这个坑，从标准到行业习惯，全都是漏洞，到现在也没人愿意填。
