相图计算算的到底是什么
很多刚进厂的工艺员，打开Thermo-Calc拖两下就能出个匀晶相图，转头就敢给老板拍胸脯说没问题。说白了就是，软件算出来的，是热力学平衡态下的理想相分布。
你实际生产是什么？连1000度保温八小时都做不到均匀化，铸造的时候冷却速度一秒降好几度，半分钟就进冷床，哪来的平衡态？对吧？
我见过有人拿计算出来的固溶度配成分，差了快0.3个百分点的铜含量，结果铸出来全是晶界共晶，扯都扯不开。说实话，相图计算就是个给你缩小范围的工具，不是给你拍板的判官。你拿它当圣旨用，不翻车才怪。
我踩过的那些隐形坑

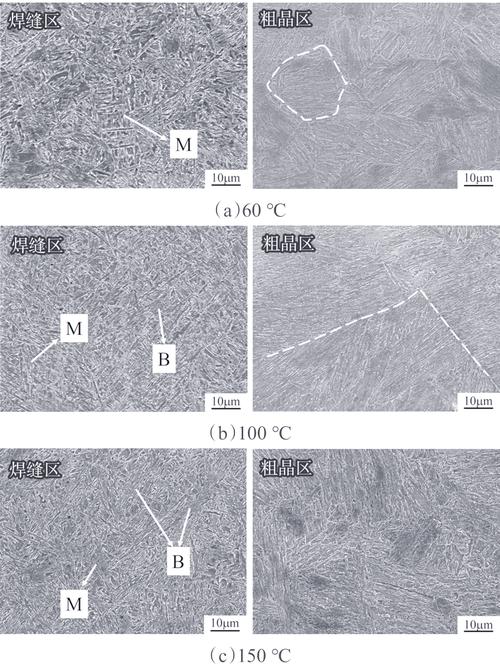

大概十年前，我做高强汽车板的析出强化工艺，计算出来V碳化物在720度卷取温度下的析出量能到0.8wt%，我当时信了，推翻原来的工艺，调整了整个轧制的温度制度，结果电镜下找了三天，实际析出量连0.2%都不到。差了四倍。
为什么？动力学盲区。所有商用相图计算软件，默认都不考虑形核能垒，也不考虑晶界偏聚拖曳，更不会算不同冷速下的扩散阻滞。说白了，它只告诉你最终应该变成什么样，不告诉你这辈子能不能变到那个样子。
实测发现，就算你成分卡得丝毫不差，工业生产的冷速只要差5℃/s，析出相的尺寸和体积分数能差三倍都不止。你说这个计算结果，拿来用能不出事？
还有更扯的，三元铝合金算出来的共晶点，实测偏了快15℃，就因为那个组元的热力学参数是七十年代测的，原始误差就快5%，软件直接拿来累加计算，错了也不会给你标个红警。哦对了，还有稀土元素，你加了万分之几的钇或铈，大部分商用相图数据库里根本没有轻稀土和铝、铁的耦合参数，算出来全是凭空猜的，你敢用这个配成分？
产业化绕不开的硬伤
现在到处吹AI结合相图计算，吹低成本开发新材料，说白了都是圈项目钱的套路。当下产业化里，最根本的硬伤，你绕不开，也躲不过。
第一个，数据库天生带缺陷。所有现有热力学数据库的拟合参数，都是拿实验室长时间保温后的平衡试样测出来的数据攒的。没有哪家数据库，会把工业生产中各种偏析、夹杂物、残余应力的影响给你嵌进去。你知道应力能改变相变点吗？100MPa的拉应力，能让弹簧钢的共析点偏移快3℃，别看差得不多，淬火后差这3度，就是合格和整批报废的区别。谁的相图计算能把生产过程中的实时应力影响算进去？没有。全行业都做不到。
第二个，痕量元素的影响完全不可控。你炼钢铸锭不可能没有硫磷氧，哪怕都是百ppm级的，偏析到晶界就能改变整个相变路径。你要让相图计算算进去，就得手动加这些痕量组元，加完参数对不对？没人敢打包票。我试过往低碳钢里加100ppm的硫进去算，出来的析出相结果和实际差出一个数量级，根本没法用。
有人说，我可以拿实测数据校正参数啊。哦，你都花时间做了实测拿到结果了，你还要相图计算帮你干嘛？不就是想省那点试验钱，少做几个炉次吗？结果省了十万试验费，赔了上百万的废铸件，这种事我见得太多了。
超过五个组元的多元系，计算误差直接叠加，每个组元参数误差2%，五个组元下来总误差能超过20%，这个误差放在工业生产里，就是毁灭性的。
别神话相图计算。它就是个帮你少做几次试验的工具，不是包治百病的神药。现在很多人吹得太邪乎，把年轻工艺员都吹得懒得动手做试验了，开口就是我算过了，结果一上生产线就垮。这话难听，但是真话。
