去年跟一个项目，打算把蜂巢结构用到承力件里——减重30%，刚度还提了15%。听着特靠谱对吧？结果台架试验做到第4轮，构件直接拦腰断。断面齐得像刀切，疲劳寿命比预期少了两个数量级。团队懵了一周。
一、那次失效，压根不是材料不行

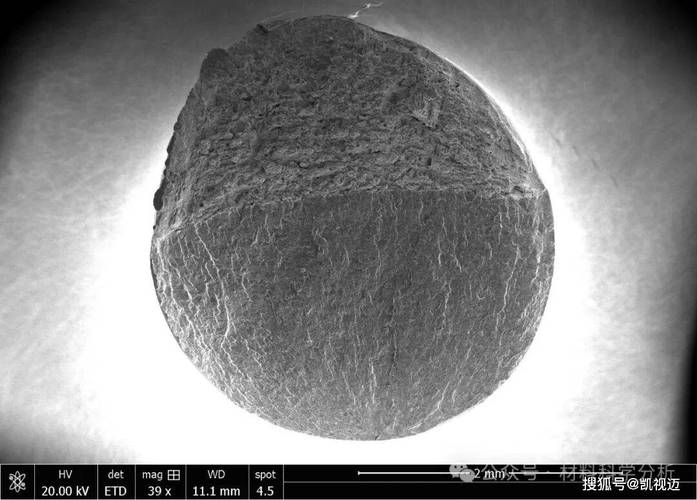

解剖下来发现，问题不在母材，在壁厚过渡区。仿蜂窝六边形节点，设计图上都是理想直角，实际成型呢？激光选区熔融出来的东西，节点内侧总有个圆角——这圆角半径离散得要命，同一批次能从0.15mm跳到0.4mm。应力集中系数直接翻倍。说白了就是工艺窗口窄得变态，量产根本稳不住。

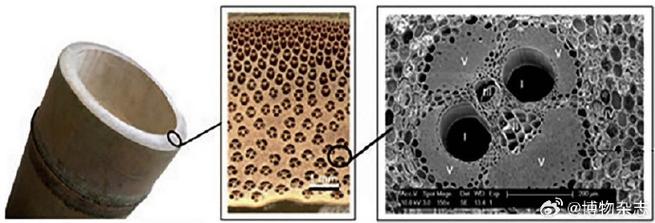

后来我们去翻高校的仿生论文。你猜怎么着？八成以上的实验数据，都是拿微纳加工做的，环境洁净度比手术室还高。生产线哪有这条件？湿度一晃，粉末流动性就变，铺粉密度差个3%，烧结出来的节点形态就全跑了。这种敏感度，仿竹子维管束分布的件更夸张，长径比超过12：1的微柱阵列，轻微过烧就塌成一片。我那时候天天盯现场，发现上午十点和下午三点的件，尺寸能差出半个公差带——就因为这俩时段空调出风口有温差。见鬼。
二、抄大自然？它可没告诉你工况这么贱
说实话，仿生结构最迷惑人的地方，就是把进化结果当设计准则。我经手过一个仿鲨鱼皮减阻膜，沟槽尺寸照着盾鳞复制，水洞里降阻12%爽得很。一挂真实海试，三天就堵死，表面附满硅藻和藤壶，阻力反增25%。鲨鱼在动，沟槽有黏液更新，还能蜕皮——你静态贴张膜，这不找死么？
还有更亏的。早年间仿荷叶自清洁涂层，微纳二级粗糙度做得漂漂亮亮，接触角165°。结果户外的灰不是实验室的滑石粉，带油性的PM2.5一粘，微腔全糊死，疏水变亲水。客户骂我们卖劣质品，整个产线停了三周排查。最后发现得加大颗粒间距，牺牲一点初始接触角来换抗污持久性。这中间的试错成本，没几家小公司扛得住。
三、量产的坑，踩进去才知道多深
仿生结构的放大生产，纯粹是尺度效应的照妖镜。苍蝇复眼那个亚波长阵列，实验室做10mm×10mm完美，要铺到200mm晶圆上？曝光拼接误差直接毁掉周期精度。我们试过纳米压印，模具脱模时微柱会撕裂，良率不到40%。后来改用局部加热脱模，节拍又掉到每小时5片，经济上根本不可行。
另一个血泪教训：仿骨骼多孔钛植入物。骨小梁连通孔搞到500μm，孔隙率75%，力学强度将将从25MPa提到40MPa。但是清洗工艺卡了半年——多孔里的切削液残留，普通超声根本震不出来，最后用超临界CO2才搞定，单件清洗成本增加了8倍。老板脸都是绿的。这还不算灭菌环节，环氧乙烷渗透深度一测，孔底浓度比表面低三个数量级。现在谈仿生量产我就应激，真的。
四、根本绕不开的那堵墙
从业这些年，我越来越觉得仿生结构最大的死穴不是技术，是理论盲区。生物组织是梯度材料，模量从表皮到骨骼能跨越六个数量级，咱们的3D打印顶多搞出三四种材料渐变。而且生物结构是活体，会自适应修复，你的件一裂就断，没后手。最要命的是——生物结构的优化目标往往是多物理场耦合，我们现行力学设计已经简化到单场了，还经常算不准边界条件。这种代差，不是堆钱能填的。
所以现在谁要我上仿生结构项目，我先问三件事：公差敏感度做过没有？使用环境有没有动态变化？后期维护方案有没有考虑微观结构的可修复性？答不出来的，十个有九个会死在中试线。话可能难听，但省得重蹈我当初的覆辙。
