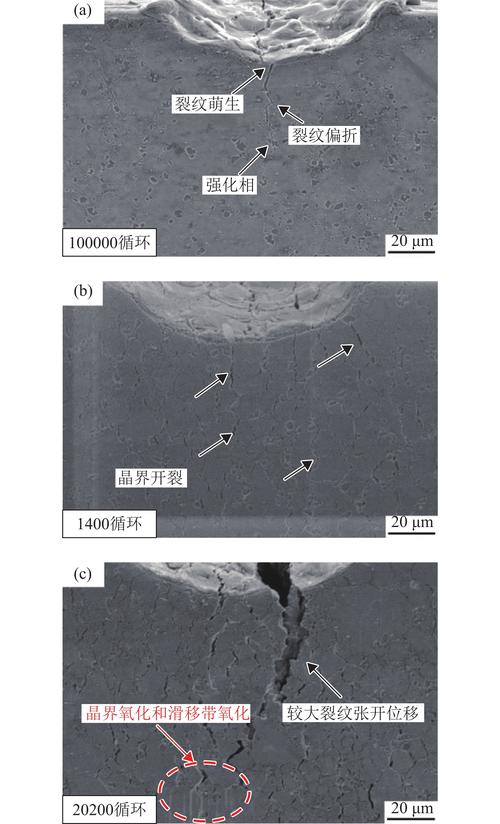

那次模拟结果出来的时候，我盯着屏幕足足愣了半分钟。铝合金晶界的裂纹扩展路径，和SEM照片完全是两码事——实验里裂了3.2微米，MD算出来只有0.7。说实话，差出一个数量级我都认了，可这他妈连趋势都是反的。
干了十五年材料工艺，从钢厂到芯片封装，我发现一个邪门的事：分子动力学在论文里包治百病，到了产线上一做一个坑。不是方法不行，是咱们太迷信那个该死的力场了。
力场，那个你天天用却搞不懂的黑箱
说白了就是一堆势函数参数。EAM、MEAM、ReaxFF……名字一个比一个唬人，可你翻开参数表看看——大多数还是上世纪90年代拟合出来的东西。用纯铝的参数去算铝镁合金，居然还敢往Nature投？这不是搞笑吗。
我有次跟一个做切削仿真的博士聊，他抱怨说刀尖温度MD算出来总低300℃。我问他力场怎么选的，他说“文献里都用这个”。你看，坏就坏在这。大部分人根本不去想：那个力场是为单质、零温、完美晶格调的，拿来算位错交割、界面反应？参数集里压根就没这些玩意儿。

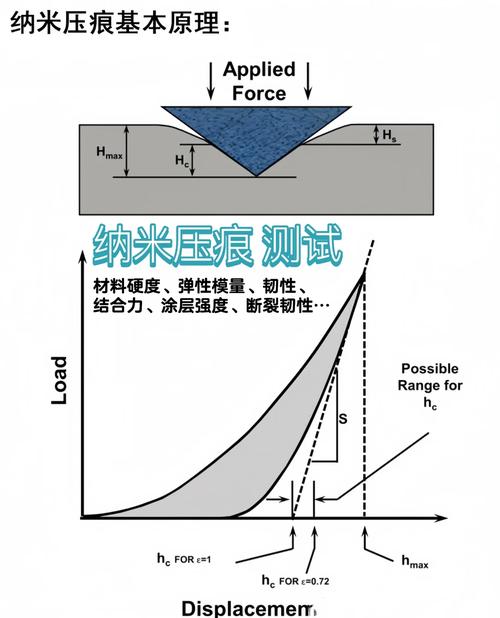

实测发现，就一个简单的硅纳米压痕实验，换三个力场能算出三种弹性恢复率。30%、55%、72%——你真不知道该信哪个。而且力场论文里常见的拟合依据——“与第一性原理吻合良好”——那个“良好”的误差条往往藏着±15%的能量偏差。这在疲劳预测里足够让你判断失当，产线上直接废一批料。
那套“第一性原理校准”的话术，骗了多少评审专家
现在申报项目，不加一句“采用第一性原理精修力场”好像就过不了。可你问问真正干活的人，有几个实际跑过DFT生成参考数据的？大部分时候就是从MP、OQMD数据库里扒点形成能、弹性常数，套个遗传算法跑一下午，完事宣称“精度显著提升”。
我车间里一台精雕机，主轴跳动3微米，加工出来的表面粗糙度Ra0.2。你用MD去算那个材料去除过程，结果毛刺高度能差出5倍。为什么？因为力场里对表面原子的配位缺失压根没描述好。这时候你再加什么机器学习力场——DeepMD、NequIP——数据倒是喂了一堆，可训练集覆盖的构象空间就那么窄，一到缺陷处照样拉胯。
说到底，力场开发是个良心活，但现在变成了调参游戏。审稿人看你R²上0.95就放行，没人去追究预测外推时崩溃不崩溃。我见过一家刀具涂层公司，花两百万买了一套“专用力场开发服务”，结果模拟出来的界面结合能比实际划痕实验低了40%。项目直接叫停。
时间尺度的鸿沟，不是跑个GPU加速就能填的
另一个隐痛——时间步长。飞秒量级，意味着你要算一秒的扩散过程得跑到地老天荒。现在有各种加速方法，超动力学、伞形采样，可那都加了人为偏置。我最烦的就是看到论文里宣称“成功复现了实验现象”，仔细一看：温度被强行拉高了500K，或者应变率是实验的一亿倍。这叫复现？这叫对着答案凑过程。
去年帮一个团队分析锂离子电池SEI膜的生长，MD跑了两周，算出来10纳秒内的成膜厚度，然后线性外推到实际充电时间——6小时。就这还敢放在PPT里给老板看。你知道实际SEI是多层不均匀结构，成膜动力学根本就不是线性的。这种外推，跟算命有什么区别？
还有个更坑的：很多开源的势函数文件，里面连截断半径都不知道怎么设的。默认值一用，能量漂移能上几十个meV/ps，系统都烫得不正常了。你调一下又怕被说“随意修改文献参数”。这行当里太多这种浆糊了。
产业界到底该怎么用MD，或者说——还能不能用？
我不是要一竿子打死。其实在筛选候选材料、解释失效机制时，MD还是管用的。但前提是：你得清楚每一条参数背后的物理极限。别总想着从原子轨迹直接预测服役寿命，那个路还远。
我现在给团队定了一条死规矩：任何MD模拟结果，必须先做力场敏感性分析。哪怕花一倍的计算资源，也要在参数空间里扰动10%看看结论变不变。如果结论变了，抱歉，这个模拟不能作为决策依据。很多人觉得多此一举，但这些年因为这个少踩的坑，省下的经费，比买集群的钱多得多。
有几条实在建议：一是把实验表征的局部结构信息（比如PDF、EXAFS）纳入力场验证，别光盯着宏观弹性常数；二是涉及化学反应的体系，趁早用混合方法或者至少拿几个关键反应路径比对能垒；三是机器学习力场要用，但测试集必须包含大量缺陷构型。这些话不知道说了多少遍，有时候觉得自己像个碎嘴的车间师傅。
不过话说回来，这行最大的硬伤——力场的可迁移性，目前根本没解。别看顶刊上变着花样出新型势函数，实质上都是在特定体系内打转。一个力场从铜推广到铜铝合金都飘，你还指望它能通吃高熵合金？没有普适的力场，就没有普适的分子动力学预测力。这才是产业化路上绕不开的死结。
下次再有人举着MD结果跟你说“原子尺度揭示机理”，你让他先把力场文件公开，把拟合数据库和误差分布贴出来。多半，他就怂了。
