那批货被退回来的时候，老周的脸比淬火池冒的烟还绿。
530万，全打了水漂。客户把开裂的壳体一字排开，裂纹走向出奇一致——沿着流线，像刻意画上去的。原因？我们砍掉了均匀化退火。迷信短流程，结果流程短得直接见骨了。
那台价值三千万的打脸机器
我们厂引进短流程铸轧线时，我极力反对。但老板说，人家都能省掉热轧，直接铸成1.2mm，能耗降40%，凭什么咱不行？于是乎，三千万砸下去。结果呢？第一个月试产，成材率48%。你没看错，一半以上废品——板形波浪、中心偏析、晶粒粗大得像沙瓤西瓜。质检小王崩溃，天天抱着超声波探伤仪扫，边扫边骂。
更可笑的是，为了凑交货量，我们把表面勉强过得去的板子也发出去。客户拿去冲压，还没到屈服点就撕开了。人家技术总监打电话质问，我听着那句“你们材料怎么像纸糊的”，真想钻地缝。
说实话，短流程这概念本身没错。说白了就是压缩工序，把几步合并成一步。像连铸连轧，钢水出来直接轧成材，不用冷却-再加热。省能源，省时间，理论上还省合金元素烧损。可问题出在哪？出在那些你看不见的东西上——夹杂物、偏析、残余应力。传统流程里，一次轧制、一次热处理，就像反复揉面，把面疙瘩揉开，把气泡赶出去。你省了揉面步骤，直接上屉蒸，能蒸出好馒头？
被神话的“组织遗传”
学术界爱提“组织遗传”，听着高大上。意思是短流程能保留部分铸态组织中的有利织构。我们就信了，觉得能省去再结晶退火。结果呢？生产某种铝合金时，晶粒尺寸居然飙到200微米——正常该控制在30微米以内。材料脆得掉渣，折弯90度就断。

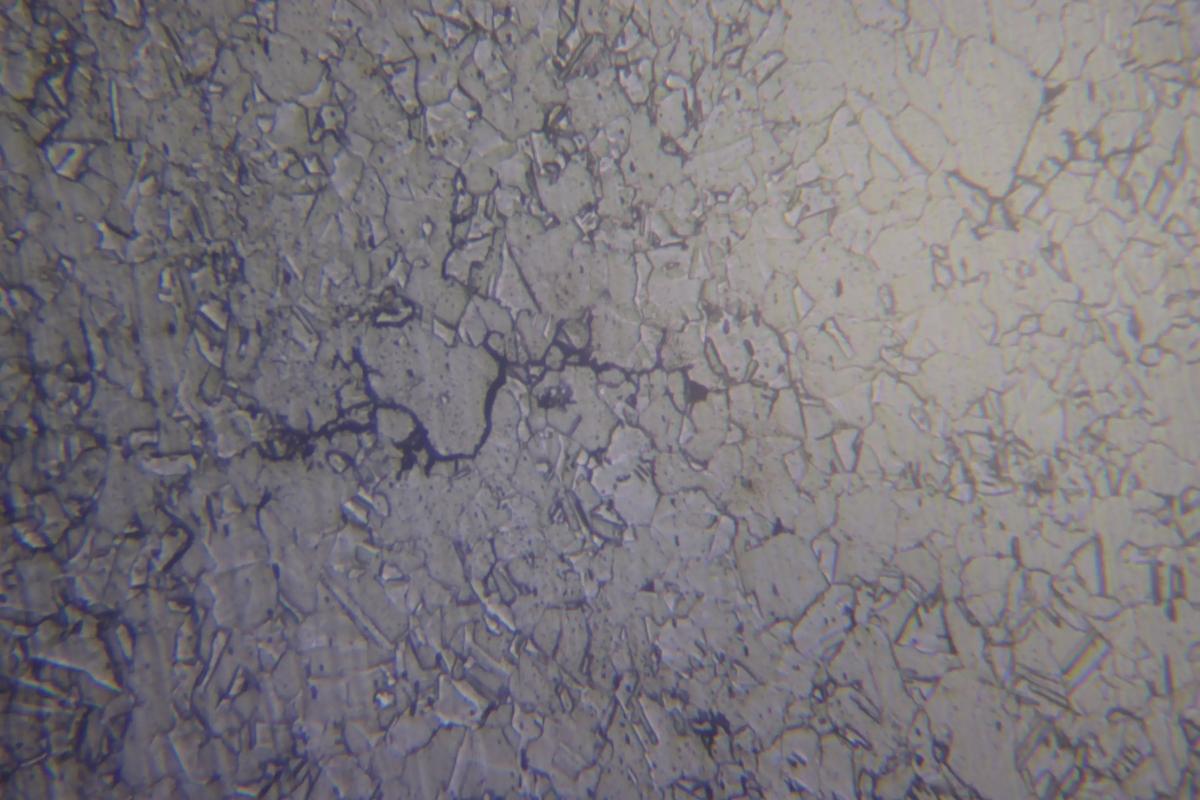

我亲自跟踪了几炉，从熔炼到卷取全程盯。发现关键坑点在这：连铸出来的铸坯，激冷层与中心温差能到150℃以上。传统流程里，坯料会经历长达几小时的均匀化退火，让合金元素扩散，消除枝晶偏析。短流程呢？直接趁热轧，偏析区被拉长成带状，形成各向异性。这就埋下祸根，后续热处理根本救不回来。我跟工艺组说，这就像把没醒好的面团硬抻，看着是薄了，筋度全断。
实测数据更打脸。短流程生产的高强钢，疲劳寿命只有传统流程的60%。我做了一组对比试验，同样成分，同样厚度，短流程的样品在10^7次循环下断裂，传统流程能撑到10^8。那还是我们费尽心思调了终轧温度、冷却速率的结果。有些活，真不能省。
理论盲区：谁在为短流程买单？
现在一提绿色制造，短流程就成香饽饽。政策补贴、学术论文铺天盖地。可谁想过，这些省下的能耗，最终转嫁给了谁？转嫁给了终端用户的可靠性风险。我经手一个案例：某风电塔筒法兰，为了降本改用短流程钢板，装上去半年就出现微裂纹。那可是60米高空，一旦出事就是灾难。最后业主强制要求换回传统工艺件，成本反噬几倍。
理论界还有个盲区——尺寸效应被严重低估。实验室小试样短流程做得完美无瑕，一到工业化大生产，铸坯断面一大，温度梯度、流动场就复杂得超出模型预测。我见过某高校团队的仿真结果，和现场实际差了一个数量级。教授们坐在办公室里，用理想边界条件算出短流程可行，但车间里，冷速差个五度，性能波动就能让整批次报废。更别说国内设备精度参差不齐，连铸机的对弧误差能到毫米级，这还短流程？越长越不靠谱。
另外，短流程最致命的，是它没有“犯错”的机会。传统流程中，每一道工序都是缺陷消除的机会，也是质量检查的关口。发现裂纹、夹杂、性能不合，可以改判、降级、或者回炉。短流程一气呵成，等发现时，已经是最终产品了。你甚至没法在中途截停取样——除非割断生产线，而多数厂舍不得这么干。于是质量控制变成赌命。
有人会抬杠：日本、德国的短流程怎么就行？我考察过，人家是从原料纯净度开始就严格把控，钢水硫磷含量低到个位数ppm，清洁度甩我们几条街。而且人家的短流程是建立在几十年工艺经验数据上的闭环控制，我们呢？买套设备就想一蹴而就。说白了，短流程是高手进阶，不是新手作弊器。没有扎实的基础工艺积累，盲目上马，就是一场昂贵的真人社死现场。
所以我的论点很粗暴：在现阶段，多数中国企业搞短流程，本质是把隐性成本推给了用户和社会，用短期账面盈利换取长期信任崩塌。除非你能把原料品质、设备精度、过程控制做到极致，否则这条路就是一座坟场。我已经眼见至少三个同行厂家，跟风短流程，两年内把十几年挣下的口碑丢光。这血泪教训，掂量掂量吧。
