电解质材料:从实验室烧杯到产线的那层看不见的膜

去年帮珠三角一家储能厂商调固态电解质中试线,前前后后蹲了两个多月,踩的坑比我过去三年在实验室做的样品还多。很多人聊电解质材料,张嘴就是离子电导率、电化学窗口,都是纸上的参数,真到了产线上,卡脖子的全是不起眼的小事。

针孔藏着的漏电流问题

一开始出的样,电测数据全合格,离子电导率比要求高了10%,组装成软包电池,初始容量也达标。谁知道放恒温箱循环,不到100次,近三成的电池容量跳水,拆开来测,漏电流超了三倍。那时候所有人都懵了,配方没错啊,手套箱里做的小试全好的,怎么放大就出问题?

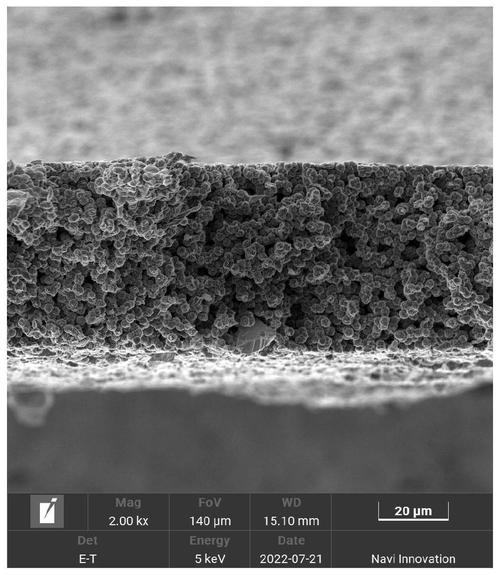

固态电解质薄膜针孔光学显微镜图
固态电解质薄膜针孔光学显微镜图
后来拿金相显微镜扫整片涂布的电解质膜,才发现问题。每平方分米平均有两三个肉眼看不见的针孔,最小的直径不到十微米。就这么小一个洞,锂枝晶顺着就长过去了,循环几十次就戳穿,直接短路。哪里来的针孔?说出来你不信,是浆料搅拌的时候,消泡没做好。实验室做小样品,一共几十毫升浆料,拿超声震两分钟就干净了,放大到一次几百升的搅拌罐,罐壁角落的气泡根本出不来,涂布的时候一烘干,气泡破了就留针孔。我们改了三次搅拌工艺,先抽真空搅拌十分钟,再低速脱泡十五分钟,针孔率才降到万分之一以下,刚好满足量产要求。

烧结温度的试错边界

氧化物电解质要烧结致密度,实验室文献给的参数是800℃保温两小时,我们原封不动搬过来,烧出来的片致密度确实够,96%,数据很好看。一做界面阻抗,直接比小试高了四倍。为什么?把断面拿来磨了看,晶粒长得太大了,大晶粒之间的晶界反而出了很多微缝隙,离子过不去,阻抗自然涨。那降温吧,降50℃,750℃烧,晶粒小了,阻抗降下来了,致密度又跌到90%以下,强度不够,涂布的时候容易碎。那半个月我天天守在马弗炉旁边,换不同的料,改参数,开炉的时候那股热浪扑过来,脸都烤得疼,手开炉门的时候不小心蹭了一下,烫了个水泡。

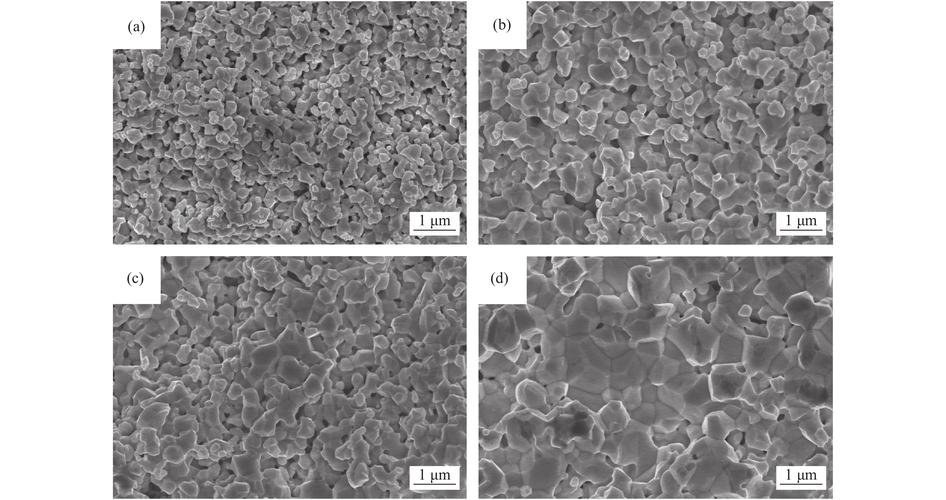

不同升温速率氧化物电解质断面扫描电镜图
不同升温速率氧化物电解质断面扫描电镜图
说实话那时候差点放弃,后来跟着师傅一起捋,发现不是温度本身的问题,是升温速率。之前都是10℃每分钟快速升温,表面先烧结成型,内部的挥发分排不出去,闷在里面出微裂纹。改成2℃每分钟缓慢升温,从室温到780℃用了三个多小时,挥发分全排干净了,再保温一小时,出来的样,致密度94%,晶粒尺寸也刚好,阻抗直接降到了小试的水平。你说邪门不邪门?就差个升温速率,参数变了一点点,结果天差地别。

水氧敏感的量产盲区

水氧敏感的量产盲区
水氧敏感的量产盲区
硫化物电解质碰水就分解,这个大家都知道。实验室全程手套箱操作,水氧含量都控制在0.1ppm以下,做出来的样一点问题没有。放到中试线,我们花了大价钱改了氮气保护的进料系统,整个产线水含量控制到估算1ppm以下,还是时不时出坏料,合格率忽高忽低,根本摸不着规律。 后来我们把整个产线拆了一段一段测,从原料桶到挤出机,每一个死角都查,最后发现了问题。螺旋进料器的螺杆和料筒之间的啮合间隙,每次换料都清不干净,残留那么一两克旧料,放在间隙里,哪怕是通氮气,那地方流速慢,水还是慢慢渗进去,吸潮分解了,下一次进料就带进去一整锅,直接把整批料都污染了。就这么点残留,不到总料量的千分之一,就能毁一整锅料。后来我们改了每次换料后的清料工艺,用新料顶十分钟,再把螺杆拉出来人工擦一遍,合格率一下子就稳了。 很多做材料研发的,都喜欢盯着性能参数刷,觉得把离子电导率提上去就是好的电解质材料。我蹲了两个多月中试线最深的感受是,电解质材料最终能不能用,从来都不是看最好的那个样品的数据,是看最差的那个样品能不能满足要求,是看量产的时候能不能稳定做出来一万个和第一个性能差不多的东西。那些藏在缝隙里、针孔里、升温曲线里的小事,才是真正卡脖子的地方。到现在我还有当时留下的烫痕,看到就想起那段日子,做工艺,哪有那么多一帆风顺,都是踩坑踩出来的。
