上个月，一个做连接器的老客户半夜打我电话，声音都变了——‘李工，我这批镀金件全完了，弯折测试一上，镀层不是裂，是成片往下掉！’
我赶到现场，捡起一片废料，手指一刮，金层像死皮一样卷起来。你知道那种感觉吗？干了15年，这种场景见过不下百次，但每次心里还是一沉。直接抄起赫尔槽，打片，看烧焦区，喵的，光亮剂至少超了标准三倍。三倍！
光亮剂，这仨字在电镀车间就是神药。槽液发浑？加光亮剂。走位不良？加光亮剂。结合力差？还是加光亮剂。老师傅的绝招，跟炒菜撒味精似的。但我要说句得罪人的话——光亮剂就是电镀行业最大的合法毒品，短期你爽了，长期整批死给你看。
光亮剂的神话与谎言
电镀这行，有个心照不宣的潜规则：只要能把活儿做得亮晶晶，客户就满意，管它里面是豆腐渣还是金刚钻。光亮剂恰恰满足这一点。加了之后，镀层肉眼看着平、亮、反光好，人人开心。可是——注意这个可是——光亮只是表象，底层在偷偷积聚应力，像一根绷紧的弦，随时断给你看。
我拆过无数报废件，发现一个规律：光亮剂浓度稍微冒一点，镀层硬度会异常升高，但延伸率直线跳水。实测数据？正常的镀银层延伸率能有6%-8%，光亮剂超标30%后，直接掉到1%以下。脆得像薯片。然后装配时螺丝一压，应力释放，裂纹从基体金属处萌生，几个月后起泡、脱落，最后被客户骂得狗血淋头。
荒唐的是，很多厂子的质检报告还在吹‘镀层光亮致密’。致密个鬼，那是晶粒被毒化后产生的假象。

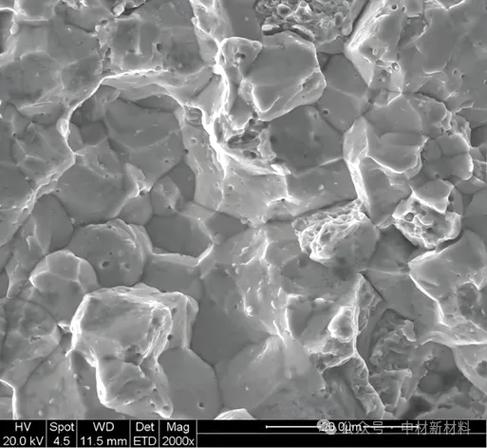

脆性的根源：晶格被硬塞进去的杂质撕扯
为什么会脆？说白了，光亮剂分子——甭管是含硫的、含氮的杂环化合物——它们吸附在阴极表面，硬生生打断了金属的正常结晶。本来晶粒应该一层层规整长大，结果光亮剂分子像大石头一样卡在成长点上，逼得晶粒疯狂分枝、细化，形成纳米级的混乱结构。这种晶格畸变积累的微观应力，就是开裂的种子。
我做过一个对比实验：同一批次基材，一半在无光槽镀，一半在加过量光亮剂的槽镀。XRD衍射峰差得离谱，后者半峰宽宽了一倍多，晶粒尺寸缩小到十几纳米，内部的位错密度高到爆表。打硬度，无光的才120 HV，加光亮剂的飙到180 HV，但一掰就断。这种镀层，用在弹性元件或振动环境里，简直就是安装了一颗不定时炸弹。
更操蛋的是，光亮剂体系越复杂，副作用越诡异。你试试往槽里同时加几种不同牌号的添加剂？它们会‘打架’，生成某些不可控的络合物，把脆性提升到一个新高度。我追踪过一次批次失效，最后发现是新来的调配员把两种不相容的光亮剂混了，槽液表面漂着一层油花，他居然没当回事。
为什么老师傅们打死也不改？
因为短期利益太诱人了。不加光亮剂，镀层出光慢，整平差，发货周期拉长，老板觉得你效率低。加多了，外观立马漂亮，良率从表面看噌噌涨，奖金到手。谁会在乎半年后的退货？反正那时候说不清楚是谁的责任。另外，很多生产线上的‘经验’是口口相传的——我师父教的，我师父的师父也是这么干的，你一个工程师懂个屁。我下去推新工艺，被车间主任怼过无数次：‘我干了二十年都是这样加的，你的理论能当饭吃？’
这就是电镀行业最根本的硬伤：经验主义盖过了科学认识。 光亮剂的微观作用机理，大学教材里都讲得含糊，更别说一线操作工了。他们只知道‘加进去就亮’，不知道那是饮鸩止渴。我对添加剂厂家也没好感，他们卖产品时口若悬河，出了失效就推给前处理或基材，从来不敢直面脆性本质。
有人问，那不加光亮剂行吗？当然能，但要用脉冲电源、加强搅拌、精确控温来补偿，这些都需要重新设计产线，投入可不小。所以大家宁可继续加‘毒药’，修修补补度日。我见过最夸张的，一家厂为了达到镜面光亮，把光亮剂浓度拉高到推荐值的五倍，结果镀出来的弹簧片，手指一弹就断了。老板舍不得倒槽，说再用稀释大法慢慢救，听得我血压直接上来了。
说到底，光亮剂这东西不是不能用，而是被滥用了。该不该加，加多少，得靠赫尔槽试验和应力测试说了算，而不是拍脑袋。但现实是，大多数厂子连一台像样的应力计都没有，更别谈研究添加剂吸附等温线了。行业要真正成熟，就必须直面这个痛点：牺牲镀层内在质量的表面美观，到底值不值？ 反正依我看，再这么玩下去，早晚要出大事故，到那时可别怪我没提醒过。
