去年这时候，苏南一家齿轮厂出了个邪门事儿——20CrMnTi渗碳淬火的盘齿，装车跑了不到八百公里全碎了，断口平得像刀切。金相一看，心部硬度HRC38，渗层倒是合格的，但沿晶界全是网状碳化物。查了半天，淬火油温、搅拌都没问题，最后盯着回火炉看了十分钟……炉温表指着180℃，拿点温计一打，局部都快到230℃了。说白了，回火温度不均匀。就这点破事儿，赔了主机厂两百万。
我干热处理这十五年，跑过上百个车间，凡是批量失效的活儿，至少三成祸根在回火工序。但回火太不起眼了——没有淬火时烈火烹油的刺激，没有深冷处理的科技感，就是扔炉子里烤一烤，对吧？呸。真这么简单，就不会有那么多隐形废品流到装配线上了。
今天不聊虚的，就撕开回火这层窗户纸，看看它到底有多少坑。
回火脆性——绕不开的硬伤，可大部分厂子当它不存在
只要搞过弹簧钢的都知道，250℃到400℃是个死区。60Si2Mn淬完火，你老老实实在这个区间回火，硬度是下来了，冲击韧性直接腰斩。我测过一批样品，420℃回火的冲击功还有25J，降到320℃回火就只剩11J——就这，图纸还标着“回火温度350±10℃”，出事儿了怪材料不行？
问题在于，这种第一类回火脆性是不可逆的，文献上写得明明白白，可生产线上谁当回事儿？工艺卡抄来抄去，抄了二十年还是那个温度。有次我去供应商审核，问现场班长：你们回火为什么定在360℃？他瞪着眼睛说：以前师傅就这么干的。我让他去查原始数据，发现八十年代定的360℃，是因为当时炉子只能控温到±15℃，怕超温才选了个下限——现在炉子都PID了，可温度还是那个温度。
更可笑的是钼钢。42CrMo含钼0.2%，本来是为了抑制第二类回火脆性，可好多厂把回火后冷却当儿戏。600℃回完火，直接空冷到室温，慢吞吞走过450℃-550℃区间，钼也救不了，晶界照样析出杂质元素。实测过，600℃回火后水冷和空冷的冲击值能差上三成——而且这种脆性在室温下根本看不出来，非得做冲击试验。可中小厂子谁买冲击试验机？全凭硬度计说话。
硬度不是唯一——回火组织里藏着更深的雷
一说回火，开口就是“要达到多少HRC”。硬度是表面功夫，真正要命的是组织。比如高速钢W6Mo5Cr4V2，淬完火残留奥氏体能到20%以上，你回三次火，每次都560℃保温1小时，残奥才降得下来。可有些小刀具厂，为了省电费，回火时间缩水到40分钟，甚至只回一次。检测硬度？嘿，可能还高1度，因为残奥没转变完，二次硬化没充分。这种刀拿去干不锈钢，崩刃崩得你怀疑人生。
我印象最深的一回，做Cr12MoV冷冲模，客户要求韧性高，我们用1100℃淬火+510℃回火，硬度HRC58-60，冲了五万次就塌角。后来改了工艺，1050℃淬火+180℃低温回火，硬度HRC60-62，反而冲到十五万次。为啥？因为高温回火析出了大量碳化物，基体虽然软了那么一丁点，但碳化物割裂了基体连续性。你看，硬度高未必韧性差，低温回火保留的马氏体形态反而能撑住。但有几个工程师会去想回火过程中的碳化物形态和分布？都盯着硬度计的那个数字。
还有更离谱的——回火时间。现在流行“到温计时”，可薄件厚件能一样吗？一个φ10的小轴和一根φ80的拉杆，装在同一个筐里进炉，热透了没？拿热电偶实测过，75mm直径的45钢棒，在200℃回火炉里，心部到温要差不多两个小时。可车间为了赶产量，炉子刚显示200℃就把计时打开了，实际保温也就四十分钟。结果硬度是到了，内应力根本没消透。这种零件去喷丸，一喷就变形，还查不出原因，最后扯皮说机加工余量不够。
装备痛点——大部分回火炉，控温精度就是个笑话

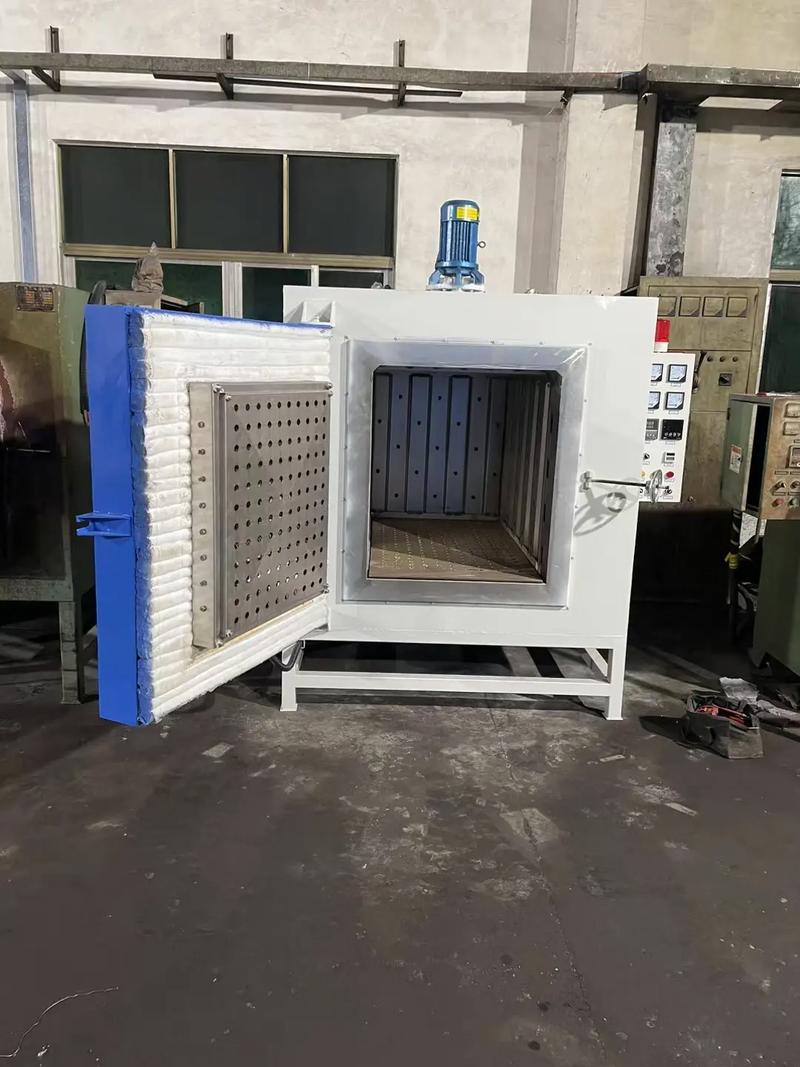

说工艺不说装备，就是耍流氓。国内热处理车间，回火炉的主流还是老式箱式炉或井式炉，风扇坏了没人修，热电偶半年不校。我去一家做汽车紧固件的厂，井式回火炉，从顶部到底部温差能到30℃。一炉出来的螺栓，顶部的硬度和底部的硬度差3HRC——这还算好的，有些炉子门关不严，边上冷得快，整筐零件靠外侧的全部脆化。老板还跟我吹牛：我们回火全自动，电脑控制。我一看，所谓电脑控制就是块温控表，连多通道记录都没有。
想过没有，回火对温度均匀性的要求其实比淬火加热还高。淬火时温度高，差个二三十度影响相对小；回火时总共才二百度上下，你波动±10℃，那就相当于±5%的偏差，材料的反应却很敏感。尤其是铝合金时效，其实就是回火的一种，120℃到160℃之间差别巨大。我做过7050铝合金，134℃时效12小时和144℃时效8小时，硬度差出HB15，后面机加工刀具寿命直接掉一半。
更扎心的是，新设备买来控温±3℃，用个两年，炉膛里氧化皮积厚了，循环风短路了，热电偶保护管也弯了，你还信那个数显表？可车间里谁去定期测炉温均匀性？CQI-9要求一年至少测一次，有几个厂真干的？还不是审核前补个假报告。
结语：别再拿回火当配菜了
回火不是淬火的附属品。它是释放应力、调整韧性、稳定组织的关键一步，但产业化现状是把它当成时间与电费的平衡点：温度往低靠省电，时间往短靠提产。根本没人愿去厘清：对于具体的钢种、具体的热处理前史、具体的失效模式，回火曲线到底该怎么画。那些教科书上的回火公式和经验数据，是实验室里小试样得出来的，离着实际的炉子、实际的装炉量、实际的气氛，远着呢。
现在有个趋势，用深冷处理替代部分回火，认为能消除残奥，提高硬度。可深冷完也得回火，不然冷应力留着更麻烦。更有拿感应回火当灵丹妙药的，局部快热快冷，说是节能，晶粒会不会异常长大，过渡区应力梯度怎么控制，连篇像样的工业数据都拿不出来。技术进步了，可对回火的理解，似乎还停留在“烤烤就行”的层次。
我就撂句话：哪天大家不再把回火工艺卡当成摆设，不再觉得回火炉只要亮着温度就没问题，国产零件的寿命才能真上一个台阶。否则，失效分析报告上那句“热处理不当”还会写很多年。
