配方没问题，机器在哭
说个真事。有一次做PA6+30%GF，客户要冲击强度翻倍。我们配方调了两个月，玻纤表面处理剂试了七八种，没用。最后拆开螺杆一看，组合块磨损严重，实际剪切都没了。玻纤分布跟拉丝一样，全是一团一团的。换上新螺杆当天，性能达标。你说配方有问题吗？没有。是机器在哭。
多年来我发现，大部分共混改性失败，不是配方不行，而是工艺窗口窄得要命。理论书籍上给出最佳温度区间，到现场根本不灵。为啥？因为你的设备不是实验机。挤出机有剪切热，冷却段效率不同，物料停留时间分布宽——这些书上不会告诉你。实测发现，同一配方，在φ65和φ95挤出机上，效果天差地别。φ95如果转速不变，剪切会下降15%以上，分散不够。所以你看到很多工厂，配方一样，产品性能就是差一截。不是配方保密问题，是装备和工艺参数没摸索透。
温度控制：差一度，废一批
温控这块，我交过好几次学费。做PC/ABS合金，工艺卡写明熔体温度255℃。有次夜班操作工偷懒，冷却水没开，熔温冲到258，就高了3度，结果整整12吨料冲击强度下降30%，全部报废。为什么？PC和ABS的酯交换反应在260℃附近急剧加速，一过界就降解。共混不是把料搅在一起，是在走钢丝，随时可能掉下去。
更隐蔽的是温控探头老化。很多厂用J型热电偶，使用半年后漂移2-3度，你设255实际可能252，导致塑化不良。这种慢性病最坑人——数据上看合规，但产品批次间波动大，客户投诉断断续续，死活找不到原因。
相容剂不是万能药
现在一谈共混，配方必加相容剂，PP-g-MAH, POE-g-MAH…都快成条件反射了。说实话，有时候是懒政。不去想是不是剪切够不够，先加5%相容剂再说。结果呢？分散是改善了，但副作用常被忽略：相容剂本身强度低，加多了整体模量往下掉；另外接枝率要是控制不好，低分子物残留在里面，后期析出不说，气味还大。去年一个汽车内饰件项目，就是因为相容剂残留超标，整个订单废了。
我有种偏激的结论：能用工艺解决的，别轻易动配方。剪切分散到位了，界面接触面足够大，很多体系不加相容剂也能凑合用。当然，这话不能跟搞配方的同事说，他们会打我。
最根本的盲区：我们不知道里面长啥样

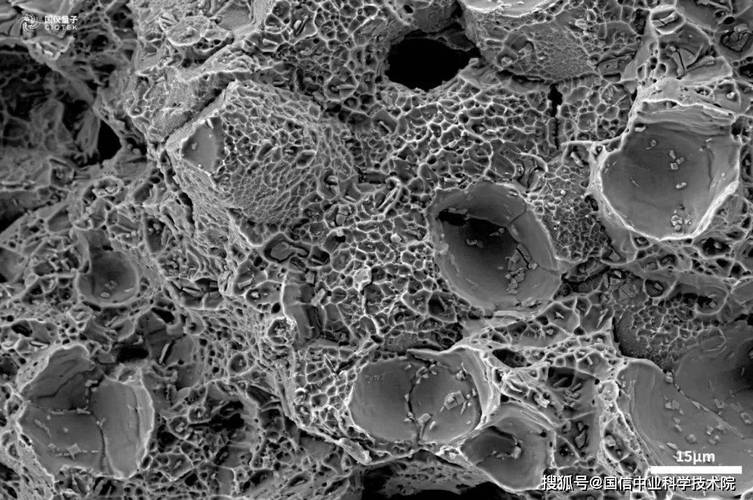

聊到最后，共混改性产业化最大的硬伤是啥？我们根本不看分散相形态。每批次顶多测个力学性能、熔指、灰分，就出货了。但分散相粒径、分布、界面层厚度，这些才是决定性能一致性的底牌。SEM电镜？大部分厂没有，或者舍不得切片用。结果就是，工艺微调带来的形态波动，全被掩盖在平均性能下面。今天挤出机冷却水堵了一半，明天干燥漏气，每批料看着指标差不多，用起来忽好忽坏，客户发飙，我们一头雾水。这个盲区不解决，谈什么智能制造、数字化工厂，都是扯淡。
