上个月，一个合作了七八年的老客户突然电话轰炸我——他们的拉挤型材在验收时批量开裂，赔了甲方两百多万。技术员翻遍手册找不到原因，配方没变，工艺参数纹丝不动。最后我把开裂的废料拿回实验室切片，显微镜下看得我直摇头：玻纤束里起码有30%的纤维干芯，树脂根本没浸透。问了一圈现场，才知道那阵子梅雨季，车间湿度飙到85%，而手册里只写了温度曲线，对湿度连个屁都没放。就这破事儿，让我想写点东西，扒一扒拉挤成型那层光鲜皮下的锈。
纱线浸润不良，说白了就是树脂没“咬”住纤维，这毛病比裂纹更隐蔽，更致命。但教科书怎么教的？给你一公式，算最佳浸渍时间，前提是理想牛顿流体、恒温恒湿。现场呢？胶槽粘度受剪切和温度影响，分分钟漂移20%。我实测过，某国产乙烯基酯树脂，25℃时粘度800mPa·s，升到30℃直接掉到500，按公式算出的浸渍窗口完全失效。更恶心的是，湿度一高，玻纤表面吸附水膜，树脂跟纤维界面结合力能衰减40%——这事儿，有几家拉挤厂会跟你提？
理论模型的遮羞布：假设永远完美
入行那会儿，我也迷信过数值模拟。什么达西定律、浸润动力学，建一堆微分方程，搞个彩色云图，看着挺唬人。结果往生产线上一放，打脸打得啪啪响。为啥？模型假设纤维束是均匀多孔介质，流动是层流。可实际纱线在牵引力下会扭曲、错位，形成局部高密度区，树脂根本不走常规路。有一回我们开发一款新截面，模拟显示浸润完美，试模却频繁断纱。后来把纱线张力从3N提到5N，振动频率调到120Hz，嘿，浸润反而好了——因为振动让纤维短暂松散，树脂钻了进去。这种事，模型能算出来？

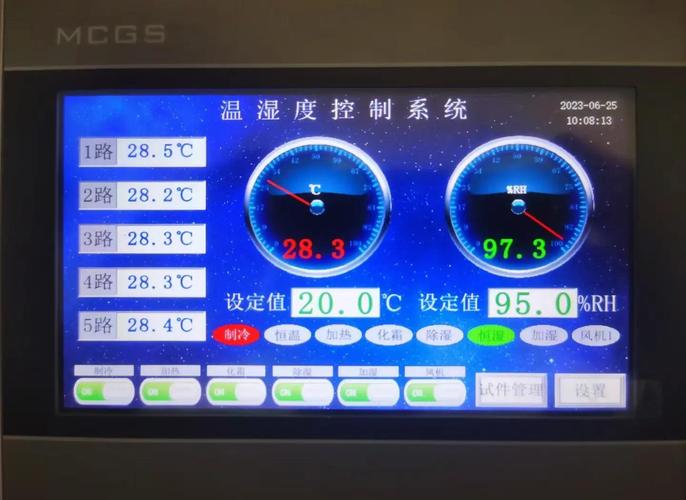

更可笑的是那些“稳态工艺”的论文。拉挤成型从来不是稳态，模具入口处的树脂粘度、纱线张力、凝胶点位置，随着车间早晚温差、换批次波动，稳态个鬼。我经常半夜盯线，看着温度记录仪18℃到28℃的漂移，凝胶点前移后挪，制品颜色深浅不一。这时候你还抱着稳态模型，是不是傻？
死穴：内应力的账，根本算不清
拉挤型材后期翘曲、开裂，九成跟内应力有关，但内应力哪来的？树脂固化收缩、纤维与树脂热膨胀系数不匹配、模具内温度梯度……这些因素搅在一起，绝对是一笔糊涂账。我们做过对比实验，同一配方，模具加热区分三段控温和两段控温，固化度都能超过95%，但锁在型材里的残余应力能差一倍。三段升温更平缓，应力小，可生产线嫌慢啊，领导让提速，牵速一上来，升温斜度立刻陡了，应力剧增。然后呢？质检又来吵，说直线度不合格。说白了，拉挤成型一直在和应力做交易，用速度换平整，用固化度换强度，但没有人给你一本明白账。
我见过最离谱的案例，是生产风电叶片大梁板材，截面厚度40mm，用常规拉挤速度200mm/min，应力大到停放几天自己爆开分层。后来我们被迫降到80mm/min，还加了后固化烘道，成本飙升，产能腰斩。而当初的设计师拍脑袋说：“按计算，强度足够。” 计算？他根本没算过非对称冷却带来的弯矩。
糊弄自己人的“智能化”
这几年拉挤设备搞升级，加一堆传感器，屏幕上红红绿绿的数据，好像很智能。但装传感器就解决浸润控制了？做梦。大部分厂子在线粘度计装了个寂寞——纱线带出树脂飞溅，探头一天不擦就包浆，数据飘成心电图。更别提张力反馈了，波动±10%都是常态。所谓自动化，很多是数据好看，操作工还是凭经验：手摸一下胶槽温，眼看纱线是否抖动，耳朵听模腔出口的嘶嘶声，判断里面有没有干斑。这些说不清的“人肉传感器”，才是拉挤的灵魂，偏偏科学论文里不屑一提。
我特别想吐槽一种现象：现在市面上拉挤工艺讲座，张口闭口数字孪生、AI优化。你问他进模前纱线含水率怎么在线测？有效凝胶点怎么实时跟踪？一问一个不吱声。真希望那些写论文的人，来车间待半个月，看看什么叫复杂。
拉到根上，拉挤成型的基本矛盾是：我们希望用流水线式的连续生产，去处理一个充满变异、动态、非线性的物理化学过程。理论上，能透透的纤维束，现实中总有死区；理论上，完美的温度曲线，现实中总被环境扰动撕破。这不是加个闭环控制就能解决的——因为很多核心变量的在线测量手段本身就缺失，或者不可靠。我常跟徒弟说，在这个行当，经验是把破伞，好歹能挡住些雨；理论更像天气预报，听着靠谱，但出门常被淋成落汤鸡。拉挤成型想真正产业化突破，不是去吹什么工业4.0，而是沉下来，补上材料本征行为的基础研究，比如动态润湿过程中接触角的滞后效应、非等温结晶应力演化的原位表征。否则，一堆好看的数据，只是糊弄外行。
