先爆个料。去年帮某汽车零部件厂搞过一套柔性复合加工作业工作站，说要兼容五种零件，结果调试到第三个月才发现，卡脖子的根本不是机器人路径，而是毛坯来料尺寸公差——上下差了2mm，硬是把所有努力都吞了。
别急，咱从根上讲。
一、工作站不是机器人堆砌，先想清楚谁给谁喂料
设计柔性单元，第一个跳进脑子的是买多大臂展的机器人？负载得够不够？你要是先定机器人，基本就掉坑里了。我现在的习惯是先画物料流——从毛坯上料、加工、检测、下料，每一步的节拍和姿态都给出来，再回头找机器人。
举个例子。阀体类零件，需要铣面+钻孔+倒角。用一台六轴机器人带两个工位？还是机器人加变位机？或者干脆用天轨加地轨？这三种构型我都用过。效果嘛——天轨的单元看着大气，可地轨别看它丑，稳定性能甩天轨一条街。别问我怎么知道的，问就是曾经遇到天轨滑块在高速往复时把机器人底座共振得差点飞出来。后来查了ISO 9283，才知道工作空间内的位姿重复性受基座刚度影响巨大。你想想，机器人自己在那抖，还谈什么0.05mm的定位精度？
选型时有个笨办法：先把工件最大尺寸和最小包络圆画出来，再把刀具路径极端位置摆出来，用三维软件模拟一次所有可达点。别偷懒，在CAD里做干涉检查，比现场改线省几十万。

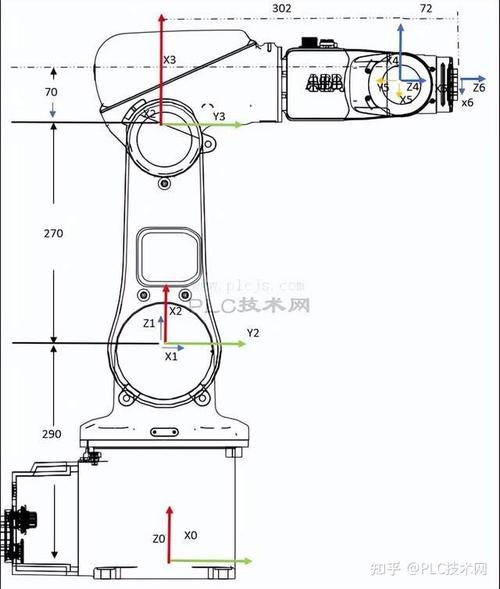

柔性复合加工作业工作站六轴机器人变位机布局示意图
上面这张图是我当时的布局草案。蓝色是机器人，红色是变位机。注意看，变位机旋转中心到机器人基座的距离，不是随便放的。要保证机器人在极端姿势下还有足够的力裕度。经验值：第六轴负载不要超过额定负载的70%，否则末端刚度会掉得厉害。
二、刚度与阻尼——柔性单元的隐藏大敌
很多方案一上手就上碳纤维臂杆、高速伺服，看起来炫酷，实际干起活来还没老式铸铁床身香。为啥？因为柔性单元最怕的不是重量，是振动。
有一台设备，铣削铝合金时表面总是有振纹。频谱分析一测，主轴转速6000rpm时激振频率100Hz，刚好撞上工作站立柱的固有频率。后来加了四个减振垫块，再把立柱灌浆，勉强压下去。但你要是能在设计阶段就做模态分析，何必等到现场去垫橡胶垫？
这里有个公式值得记一下。结构刚度K和固有频率f的关系：f = (1/2π)√(K/m)。想提高频率，要么加K，要么减m。可柔性单元里，机器人本身就有6个关节，每个关节的减速器刚度都不高。所以真正的工作站刚度，是由最弱的一环决定的——往往是末端法兰连接处。
设计时我会刻意要求：所有连接面必须精加工，平面度0.02mm以内。别笑，很多厂家的转接板是激光切的毛糙面，螺丝一拧就变形。最后你在外边调半天，拆开一看法兰间隙0.1mm，神仙都救不了。
柔性加工作业工作站关节刚度模态分析振型图
上面这张图是联合仿真时的第一阶振型，频率52Hz。看到了吧，扭转模态。改进法兰结构后提高到78Hz，虽然还不够，但至少避开了切削频率的整数倍。

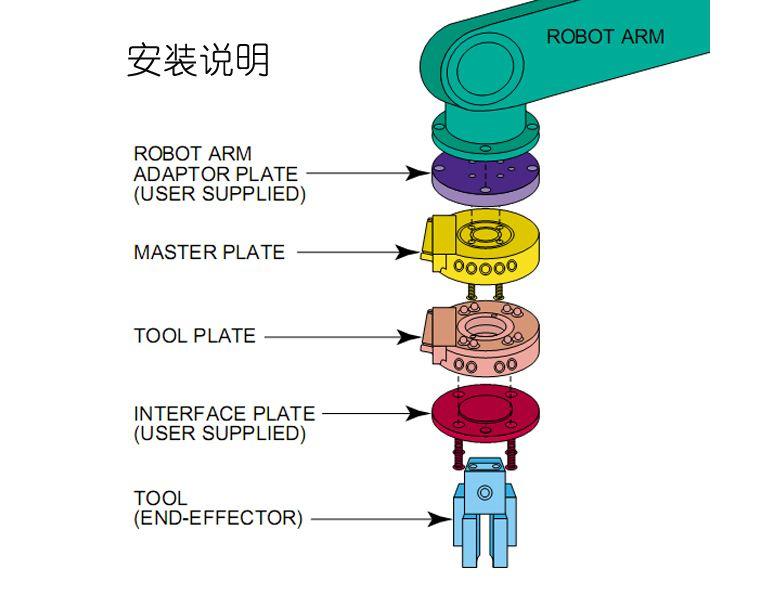

三、夹具与末端接口：快换不是万能的
三、夹具与末端接口：快换不是万能的
快换机构这东西，听着省事，实际代价很大。每个快换头的重复精度通常±0.02mm，看着还行。但你要是把手爪、视觉传感器、打磨头全挂上去，累积误差会逼死强迫症。
我后来学乖了。凡是需要重定位的工位，一律用硬限位销加锥面定心。快换只用于非精密抓取。
另外，气路接口一定要带密封圈，而且要设计成自密封的。别问我为什么强调这个——上次忘了装单向阀，机器人一换手爪，气管里的切削液倒灌进电磁阀，整套报废，老板脸都绿了。
还有一个细节：末端接口的通讯走线，必须用拖链或弹簧线，别直接拖在地上。柔性单元里机器人动作多，线缆疲劳断裂只是时间问题。我曾经因为一根编码器线断掉，半夜一点被叫去车间，结果换线花了两小时，重新标定又花了半天。
四、节拍平衡：算到最后居然是毛坯来料在扯后腿
设计时你总会按理论节拍来。比如铣削工步120秒，装配工步80秒，设定机器人在两个工位间来回，节拍应该取大值120秒对吧？错！实际运行时，毛坯公差大，刀具磨损快，切削参数都得降路。最后实际节拍可能飙到180秒。
所以柔性单元设计，必须留节拍余量>30%。别把机器人速度跑满，一般规划速度设为额定速度的70%左右。一方面能减少振动，另一方面也避开了减速器的发热区。
还有，上下料的时间千万别忘。很多新手算节拍只算加工时间，忘了机器人要跑到上料台、夹持、退避、再跑到机床。这部分动作往往占整个循环的15%~20%。我一般会在虚拟仿真软件里跑一圈，设置加速度、路径圆角等参数，出来的时间才靠谱。
说到圆角——机器人路径规划里，转弯处的过渡圆角半径别设太大。R5和R10看起来差不多，可每次转弯都会造成额外的时间损耗和振动激励。你能想象，就因为一个圆角设大了，某零件表面粗糙度从Ra0.8变成Ra1.2吗？我碰过。
五、调试阶段的几个经典“灵异现场”
第一个：零点漂移。机器人今天好好的，明天早上一开机，校准点偏了0.3mm。排查了半天，原来是温度变化引起的机械热变形。车间晚上温度降10度，基座就缩了那么一丢丢。解决方案：早上先预热20分钟，跑一遍自动校准。
第二个：信号干扰。有一次视觉系统间歇性丢帧，查了N久，最后发现是旁边有位电工师傅在用大功率电焊机。没办法，给视觉控制柜加装滤波器，把信号线换成双屏蔽，才算平安。
第三个：也是我最想吐槽的。程序里明明写了等待到位信号，结果偶尔会跳过。后来发现是PLC里定时器的扫描周期和机器人侧不一致。这种看似小问题，一到批量生产就变成偶发性故障，特别难查。所以柔性单元的程序架构，一定要统一主从、统一时钟。
对了，还有安全逻辑。千万别忽略ISO 10218的要求。急停回路必须双通道，安全PLC和安全光栅一个都不能少。有些操作工嫌麻烦会拿胶带贴光栅，你可别惯着。省下这点钱，可能赔上的是指尖。
结尾
写了这么多，倒也不是要吓唬人。只是觉得，干这一行，真本事全在细节里。柔性复合加工作业工作站，说到底就是一门在刚性和柔性之间找平衡的手艺。你愿意多做几轮仿真、多留一点余量、多验证一遍接口，现场就少掉几根头发。祝你们不要学到和我一样的教训。
