在车间干了十几年，最烦听领导说“这次换型快点”。怎么快？夹具螺丝一颗一颗拧，定位销一根一根拔，怎么快？后来被逼着做了一套智能工装夹具快速切换改造方案，换型时间从半小时压到三分钟。说实话，有点成就感。
先看痛点。我们的加工对象是小型壳体件，品种十几个，每批几十件。原来每换一次型，操作工得拿扳手拆四个压板，换定位块，重新找正。运气好二十分钟，运气不好……一根丝锥断了能拖一小时。
设计第一原则：把重复定位的事交给机床，把体力活交给气缸。
1. 改造前的痛，谁改谁知道
换型慢的根源，不是操作工手慢，是夹具本身没有快换基因。老式压板+垫块结构，每个品种的夹紧点都不一样。拆装、调整、试切，一环扣一环。
更头疼的是定位销。用久了磨损，换了销子又要重新找正。车间师傅有句名言：“夹具不是用来找麻烦的，但麻烦总是来找夹具。”后来我们统计过，换型时间里的40%浪费在定位调整上。
所以改造的核心，不是换一套更贵的夹具，而是把“调整”变成“切换”。这个思路，贯穿了全部设计。
2. 快换方案的核心：别让夹紧拖后腿
我们选了底板快换+气动夹紧的组合。听起来简单，但细节能让人掉头发。
底板是快换的，依靠两个锥形定位销加一个平面。锥销选20度锥角，配合H7/p6过盈。为什么是20度？角度太小，自锁力强，拔出费劲；角度太大，重复定位精度差。我试过15度，厂里液压机才能拔出来；试过30度，装上去晃。
夹紧用四个旋转下压气缸，就是那种缸杆先转90度再下压的。品牌就不说了，国产的，便宜耐用。关键的一点：每个气缸的进排气口必须加节流阀，否则夹紧瞬间冲击太大，工件会飞——别问我怎么知道的，第一个试验件就是这么报废的。
控制部分，PLC里写一个换型程序。每个品种对应的夹紧力、保压时间、检测逻辑，都存成配方。切换时扫描条码，自动调取。这里有个坑：别用压力继电器，一定要用压力传感器，能实时监控夹紧曲线。为什么？因为继电器只告诉你“有压”或者“没压”，传感器能看出来夹紧过程是不是平稳，是否发生了滑移。

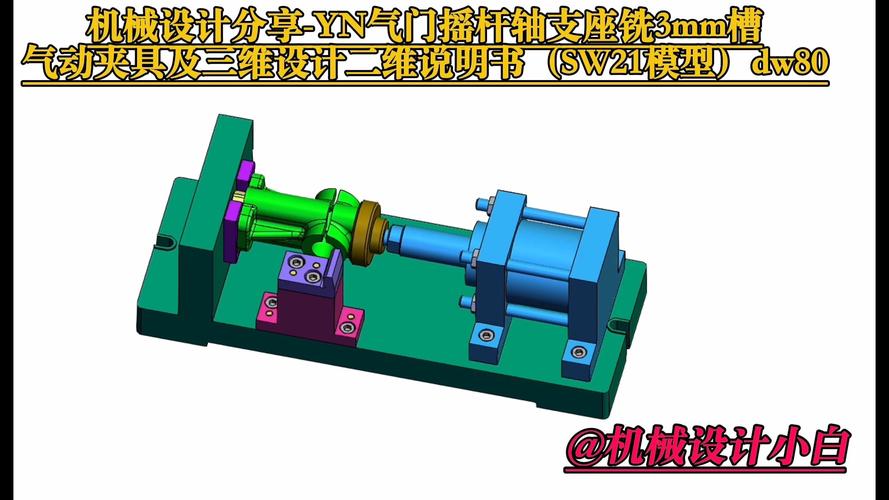

下面这张图是我们底板定位的结构示意，重点看锥销和吹气孔的位置。
3. 选型与踩坑：那些图纸上看不出来的事
第一坑：旋转下压气缸的压板长度。标准压板行程够，但压紧点离缸体远了就颤。我们最初直接买标准件，装上去铣削时能看见刀纹不匀。后来把压板换成双头结构，中间支撑，刚性立刻上来了。这算是最便宜的解决方案。
第二坑：气源压力不稳。车间那台老空压机，一开机还没热完就猛掉压。夹紧力不够，加工中工件微动。起初以为是气缸漏气，查了一个星期，最后加了个储气罐，再配过滤减压阀，才算稳住。更狠的是，选气缸时一定要带锁定功能，万一真断气了，至少还能保压一阵子，不会直接飞件。
第三坑：定位销卡死。原因很简单，切屑掉进销孔。设计和实际运营之间，永远隔着铁屑。解决方法是在底板下方加吹气通道，换型时先吹气再拔销。这个动作写进PLC流程，谁也不能省。
还有一个关于精度的心得。平行度、垂直度，都可以靠装配找，但定位销孔的中心距一定要靠坐标镗一次加工出来。别图省事分开钻，否则每一批底板的互换性就是个笑话。

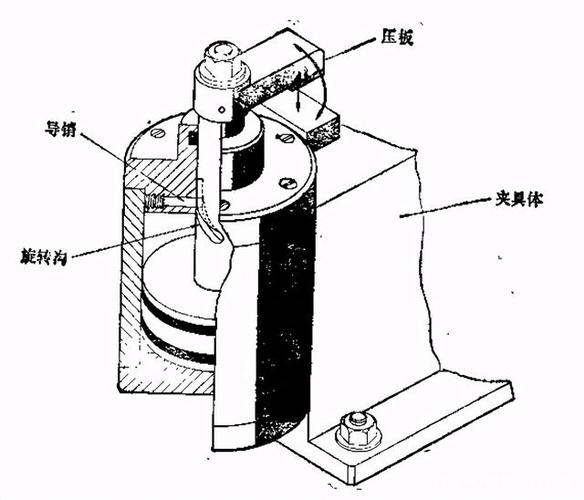

下面的图是加长压板后振动问题的示意，可以看到支撑点加宽的效果。
4. 你猜最后怎么样了
这套方案跑了一年，故障率不高，最满意的就是换型时不用拧一颗螺丝。操作工刷一下条码，气缸自己动，换型时间从半小时压到三分钟。
要说后悔的事，就是没早做。之前总觉得改造要停产，要花不少钱，结果实际停工只用了两天——因为大部分部件可以提前组装好。投资半年就回本了，主要省在人工和废品率上。
如果你也在搞类似的东西，记住两句话：第一，定位和夹紧分开设计，互不干涉。第二，气动件别贪便宜，但也没必要迷信进口。国产做得好的多了去了，关键是对症下药。
好了，经验就这些。剩下的坑，你得自己踩一遍才有感觉。
