开门见山地说，工业现场的交互终端，本质上是给机器做操的人机纽带。但它要面对的环境，比办公室恶劣得多。这不是教科书，而是我在几个项目里摔打出来的经验之谈。
去年夏天，我蹲在冲压车间的角落，盯着那台刚装好的终端，心里骂娘。屏幕倒是亮了，可工人的手指一碰，它就抖三抖——不是怕，是振动太大，触摸屏的触控芯片直接乱跳。那会儿我才真的意识到，工业现场的交互设备，不是拿消费级的平板套个外壳就完事的。
先聊聊为什么交互终端在工业现场这么“娇气”
你想想，车间的环境是什么？粉尘、油污、切削液雾气，温度从零下到四十多度，还有那种永不停歇的振动和冲击。我见过一块普通液晶屏在喷涂车间用了一个月，背光就发黄了；也见过一台电阻触摸屏因为操作工戴着手套猛戳，直接磨出了划痕。更头疼的是电磁干扰，变频器一启动，屏幕上的数字就开始跳帧。说实话，这些问题在设计初期根本没被当回事，全都得靠后期现场“擦屁股”。
所以，选型的时候脑子里得有一根弦：这玩意儿不是给办公室白领用的iPad，而是要在铁屑和油雾里生存的工具。防护等级至少IP65，工作温度范围要覆盖-20℃到+70℃，如果有阳光直射，亮度还得往500cd/m²以上走。至于触摸方式，电阻屏虽然老土，但他适应手套和脏污环境；电容屏手感好，可一沾水就乱套。怎么选？看具体应用。
硬件选型：不是买个大号手机屏那么简单
先看处理器，别追求绝对性能。工业现场的交互终端，很多时候只负责显示和按键，真正强壮的控制逻辑在PLC里。所以，一颗低功耗的Cortex-A7核心就足够了。但是，内存和存储要留裕量，毕竟要跑组态软件，还要存储历史数据。我用过一款国产的瑞芯微方案，性能足够，但引出的以太网接口在静电测试时老是复位，后来换了隔离变压器才解决。
再看屏幕接口，LVDS和RGB是最常见的，但注意LVDS的走线长度。如果终端和主板是分体的，线缆超过300mm就得考虑信号完整性，不然屏幕会出现噪点。还有背光驱动，最好选用恒流源，避免亮度随温度漂移。
安装结构上，面板开孔尺寸是个大学问。经常有工程师拿CAD图画个矩形，然后生产出来发现屏幕能塞进去但边框压不住。关键是参考标准开孔表，比如戴尔和研华都有现成图纸。如果你用一个开孔尺寸，确保密封条压缩量在25%到40%之间。
对了，电源适配也是个大坑。工业现场电压波动大，我建议用DC/DC宽压模块，输入9V到36V，同时输出要带过流和反接保护。有一次，现场工人把24V接反了，整块主板直接烧穿，后来换成了防反接设计，就再没出过事。
结构设计中的力学与散热：最容易翻车的两个点
交互终端通常挂在机柜或悬臂上，振动是常态。我做过一个项目，终端装在注塑机旁边，由于注塑机合模瞬间冲击巨大，固定螺丝一个月松一次。后来改用防松垫片加螺纹锁固胶也没彻底解决，最后设计了减振支架，才把加速度从5g降到了1g以下。所以，如果你要装在有冲击载荷的地方，一定要做动态载荷校核。

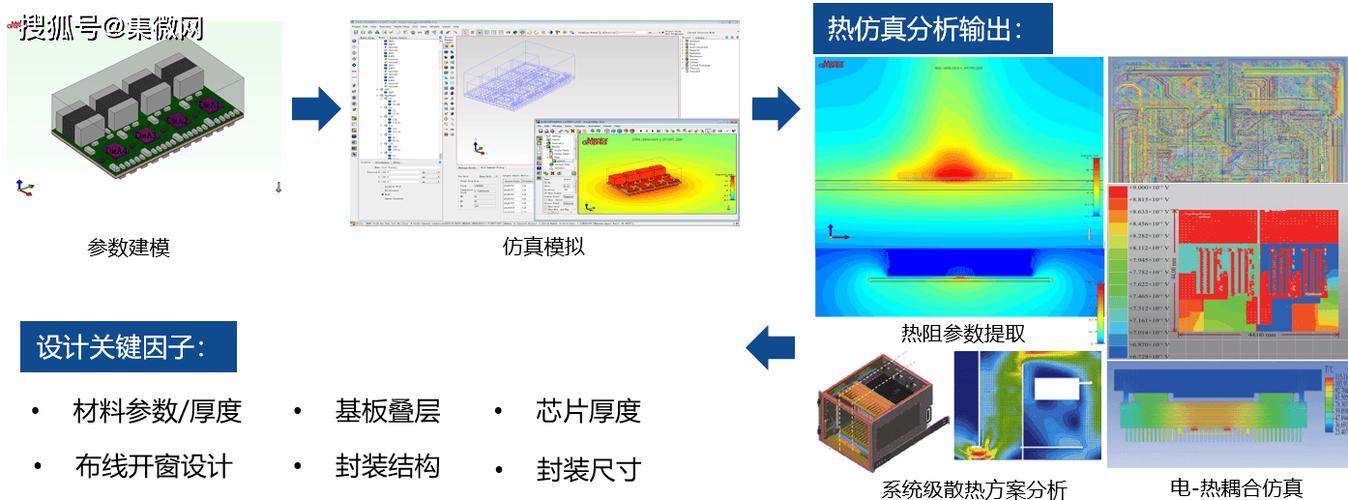

散热呢，越是密封的终端越难散热。一般有自然对流和强迫风冷两种。自然对流要保证散热片的方向和气流方向一致，而且不能有障碍物。强迫风冷呢，风扇选型要考虑轴承寿命，最好用滚珠轴承，但也要考虑到灰尘堵塞的问题。我算过一个案例，功耗15W，环境温度50℃，允许壳内温升20℃，那么热阻需要做到约6.7℃/W，这需要相当大的散热面积。如果不加主动散热，几乎不可能。所以我的建议是，要么按系统功耗的1.3倍来选散热方案，要么直接选无风扇的宽温工业平板。
顺便说一句，防护等级做到了IP65，就得放弃一些散热能力。IP65是全封闭的，空气不流通，热量只能靠壳体辐射。这时候就要用铝合金外壳，外加导热垫把核心芯片的热导到外壳上。还要注意，金属外壳再加上内部板卡的接地，否则静电放电就会导致重启。我记得有个标准是IEC 61000-4-2，需要做±4kV接触放电测试。
交互细节里的机械功夫：按钮、旋钮和安装方式
触摸屏虽然方便，但工业现场永远需要物理按键。紧急停止按钮必须用硬接线，不能通过触摸屏虚拟按键。而且，这个按钮要安装在显眼的位置，最好有机械互锁。另外，有时候操作工需要戴厚手套，触摸屏就失效了。所以我会在屏幕旁边保留几个实体功能键，比如“启动”、“停止”、“确认”。这些按键要选带防尘罩的，并且做成内凹式，防止误触。
再说说安装方式。面板嵌入式最常见，但要注意背后的空间，别让线缆挤住散热孔。悬臂式安装要考虑重力和振动，钣金厚度不能太薄。壁挂式就要注意吊装时人的视线高度，一般屏幕中心离地1.5米左右。这些都是人机工程学的基本要求，但现场看到很多设备都忽略了。
踩坑经验与最后的建议
最后聊几个我亲身踩过的坑。第一个，接线端子要用带弹簧的免螺钉端子，普通螺钉端子如果工人用电动螺丝刀拧，很容易滑丝。第二个，所有外部接口都要做金属外壳的屏蔽，特别是USB和以太网口，不然EMC测试过不去。第三个，贴膜？别贴！工业触摸屏表面都做了加硬处理，贴膜往往坚持不了一个星期，反而影响透光率。
说到底，设计工业现场交互终端，最重要的不是追求花哨的功能，而是踏实、可靠、耐用。我在一个项目里用了军规级的电源接口，成本高了三十块，但客户连续三年没报修。这笔账，谁都算得过来。
或许有人说，这些细节太琐碎。但正是这些琐碎的机械和电子设计，决定了设备在真实工厂里的寿命。下次再碰到交互终端出问题，不妨先看看它的安装方式、散热和接地，也许问题就迎刃而解了。
