去年接了个汽车零部件的项目，要求把分拣、去毛刺、气密检测三件事塞进一个2.5米见方的作业单元里。说实话，一开始我心里直打鼓——这玩意儿要是搞不好，节拍、精度、稳定性全得翻车。但硬着头皮做下来，发现核心问题其实不在设备有多贵，而在工艺逻辑和机械细节的较真程度。
工艺逻辑与总体布局：先想清楚“谁该干什么”
这一步被很多人草率跳过，其实谬之千里。你得先分析来料的表面状态、方向随机性、以及后道工序的差异性。比如我们做的传感器壳体，来料一致但方向乱转，分拣依据不是尺寸而是一个特定的毛刺位置。所以，视觉系统先识别姿态，再由机器人按判断分流到两个加工位——一个去毛刺，一个测气密。这个逻辑没捋顺，后面布局和程序全得返工。

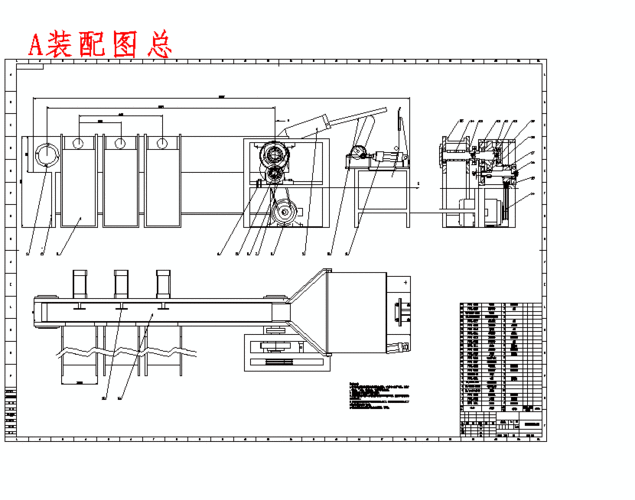

布局上，我强烈建议采用“回”字形布局，让机器人居中，左右各是一个加工模块，前方是上料皮带，后方是缓存料台。为什么不是直线？因为直线布局把机器人活动范围拉成了长条，半径不够，转个角度就卡住。我们用的发那科LR Mate 200iD，臂展717mm，刚好覆盖左右工位。节拍计算很简单，单件总时间=视觉+抓取+加工+返回，算下来23秒，压着客户要求的25秒线走。后来实测跑了两个星期，稳定在23.5秒左右，还行。
分拣机构与复合加工模块的设计要点
分拣机构，别急着选气缸。得先算夹爪的夹持力。工件重0.4kg，加速度3m/s²，考虑到安全系数1.5，夹持力至少得m*(g+a)*1.5≈8.4N。我们一开始用两指平动气爪，结果因为壳体是异形表面，夹不稳，掉件率高达3%。后来换成三指自适应手爪，手指内壁贴了聚氨酯软垫，摩擦系数从0.3提到0.45，掉件率几乎归零。所以，夹具设计必须贴合工件形貌，这不是偷懒的地方。
复合加工模块的选型也有门道。去毛刺这种活儿，扭矩不大，但转速得够。我们用了一台1.5kW的电主轴，最高转速12000rpm，带自动换刀功能。这里要骂一句：当初想着省钱买固定主轴，结果换产品时停机两小时，师傅拿着扳手在那儿拧，我肠子都悔青了！自动换刀电主轴虽然贵，但多品种混流时那个方便，谁用谁知。
还有一个容易被忽略的：加工产生的碎屑会飘到视觉工位。我们为此在视觉周围加了正压吹气，还在防护门上贴了密封条。别看这些小东西，少了它们，相机一沾切屑，识别直接乱套。
控制系统与视觉引导的协同
这个环节最耗人。我们那套系统是西门子PLC + 发那科机器人 + 基恩士视觉，三家协议各不相同，折腾了半个月才把通信理顺。强烈建议在选型阶段就定好通信方式，用Profinet或EtherCAT这种实时总线，别再用串口了——串口在节拍紧的时候真是急死人，动不动就超时。

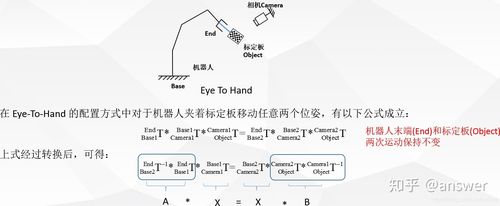

视觉引导的核心是手眼标定。这里有个经验：标定板要固定在机器人法兰盘或专用的标定夹具上，千万别图省事贴到工作台上。我们一开始贴在工装表面，稍微碰一下位置就变，导致抓取偏移，后来老老实实做了一个标定板支架，用九点标定法，重复精度±0.3mm，这才稳。
另外，为了抢节拍，可以尝试“飞行抓取”模式——让机器人在视觉处理的同时，先完成之前工件的入料动作。这需要控制器支持前瞻功能，发那科有，加上之后我们省了约1.2秒，还是挺值的。
现场调试的坑与对策
坑多得很，挑几个典型的说。
第一，振动。加工主轴一启动，整个机架都在抖，视觉像素飘得厉害。我们先加橡胶垫，效果不佳，后来干脆把整个单元基础做成混凝土浇筑，才把振动加速度控制在0.05g以下。对，就是这么夸张，别嫌麻烦。
第二，抓取偏移。来料在皮带线上位置偏差大了，单纯靠视觉纠偏不够。我们在皮带尾端加了一个机械定心机构，做一个V型定位，先把工件粗略推到中心，再让视觉精确定位。就这么一改，抓取成功率从95%蹿到99.7%，客户当场竖大拇指。
第三，排屑。铁屑不处理，加工区就是垃圾堆。磁性材料用磁力排屑器还行，但我们的工件是铝合金，磁力没用。后来换了刮板式排屑机，配合乳化液冲屑，才彻底解决。还有，排屑机链条别选便宜货，三个月就断，换的时候那个累。
结论
自动化分拣复合加工作业单元方案，不是把几台设备拼在一起那么简单。你得先把工艺逻辑想透，再在机械细节上锱铢必较，最后在控制协同上多花心思。虽然没有一键搞定的魔法，但只要每个环节都做到位，这套单元就能给你带来实实在在的产能回报。经验之谈，与君共勉。
