这篇文章不聊云，不聊算法，就聊实实在在的硬件单元设计。作为一个天天跟机械结构较劲的工程师，我把自己踩过的坑、实测的数据、翻过的车都写出来。给同样面对这个新课题的同行一些参考。
说实话，第一次听到“边缘侧本地数据运算处理硬件单元”这名字，我脑子里就俩字：盒子。但真正做上这个项目才发现，这玩意儿比想象中讲究多了。你想啊，它得在车间、电站、露天环境里跑着，旁边不是电机就是焊机，又热又振还带干扰。你拿个普通电脑去试试，不出三天就罢工。
为什么非得在本地算？
先不急，咱们掰扯掰扯，为什么非要在本地算。有一回做光伏电站的检测项目，摄像头装在支架上，拍板子的照片要识别热斑和碎裂。现场4G信号弱得跟什么似的，传一张2MB的图就得半分钟，更别提视频流了。如果把图像传回云端，再等识别结果，那边巡检机器人已经撞塔了。所以必须就地处理，直接输出结论给控制中心。
这就是边缘侧计算的意义：低延迟，高可靠。哦，还有隐私，有些工厂的工艺参数，老板是严禁外发的，本地算完只传结果，谁也没辙。市场上有好多现成的盒子，但我们自己设计，主要为了适应恶劣环境，以及跟现有机械结构集成。
硬件单元的核心——处理器与主板的选型
核心的算力怎么选？我一般先看算力需求，再评估功耗和散热预算。比如跑一个YOLOv5小模型，帧率要求30fps，那用Intel Core i5或者带NPU的Rockchip RK3588都能胜任。x86的优势在于生态好，装OpenVINO方便，调试简单；ARM的优势是功耗低，没风扇也扛得住。对于我们机械背景的，我更倾向x86，因为出问题能装Windows，搞调试方便。但别忘了，选处理器时一定要看TDP（热设计功耗），这直接决定后面的散热设计。

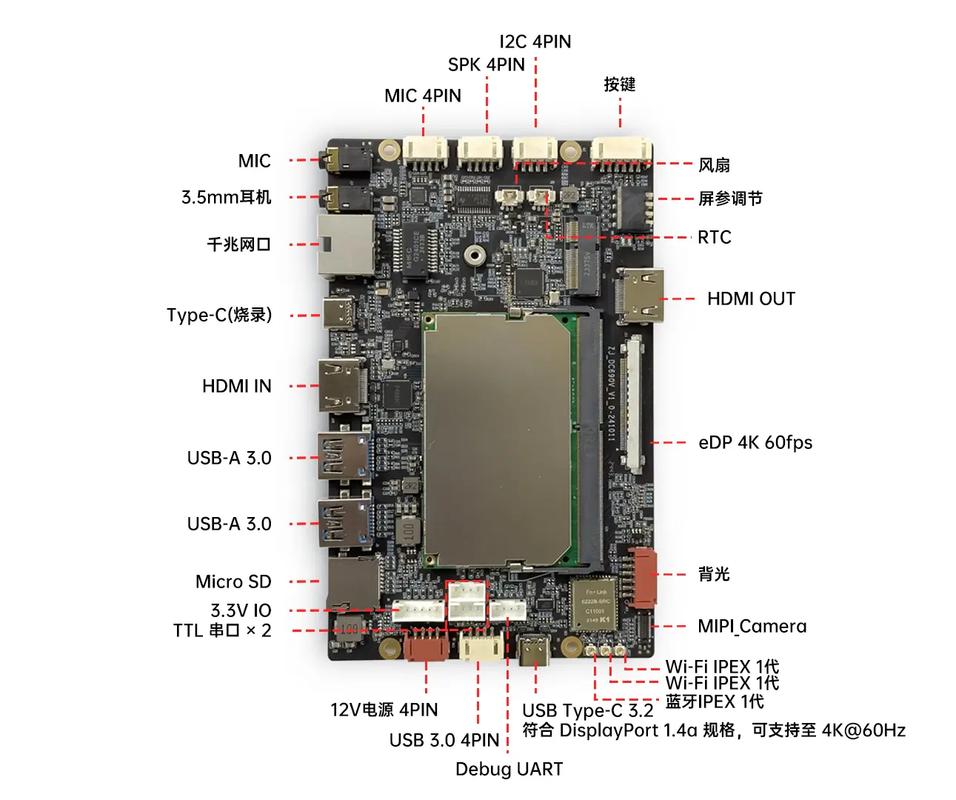

内存和存储也别马虎。现场断电是常事，所以存储要用带掉电保护的工业固态盘，不然系统崩了哭都来不及。内存最好选宽温的，至少-20~70℃。接口方面，留足余量：至少双千兆网口，几个RS485串口，CAN口，还有差分I/O，万一客户要接编码器呢。
对了，电源输入也是个坑。现场电压不稳，标称24V，实际可能15V到30V乱跳。前级DC/DC必须宽压输入，而且要有防反接和浪涌保护。我们曾经因为没加TVS管，一个电机的启停就烧了三块板子。
热设计——从CPU到壳体的煎熬
接下来是重头戏。散热，我见过太多人栽在这里。边缘盒子一般放在狭小空间，有的甚至装在控制柜里，周围全是发热设备。环境温度40℃是常态，太阳直射下外壳能到60℃以上。这么恶劣的条件，芯片结温还不超过85℃，你得解决多少热阻？
基本设计流程：先算发热功率P。CPU的TDP是65W，还有供电电路、内存、固态盘，加起来算80W吧。结温允许85℃，环境温度算45℃，那总热阻ΔT/P=40/80=0.5℃/W。散热器加风扇的热阻得多少？这还没算导热硅脂和接触热阻呢！
所以风冷是必须的。但风冷有个问题：灰尘。现场粉尘一大，风扇呼呼转，翅片全堵了，热阻直接翻倍。后来我们改用风扇正压设计，进风口加可拆卸的防尘网，三个月定期清洗。这样能撑住。但如果你是户外IP67要求，那没办法，只能做无风扇壳体散热，用热管导热到外壳，此时功率必须控制在25W以下，再大就没戏了。
这里有个计算公式，散热路径：芯片→导热材料（硅脂/相变片）→散热器/热管→机壳→环境。每一层都有热阻。材料的热导率、接触压力、厚度都有影响。硅脂我建议用导热系数≥5 W/m·K的，而且要涂均匀，别铺太厚。热管要选烧结芯的，工作角度不受限制。我踩过坑，有次用了一根普通水热管，立着装结果烧干了，热管老化后，性能衰减厉害，不到一年就完蛋。后来换用铜粉烧结芯才解决。
还有，别忽略风扇本身的可靠性。工业风扇的MTBF要选5万小时以上的，滚珠轴承。转速要能跟随温度调节，控制噪音。实话实说，几十块钱的工控风扇和一百多的工业风扇，寿命差距真不是盖的。
防护结构与EMC——捡起来容易，做优难
说完散热，再看结构。外壳通常用铝合金6061-T6，导热性能好，强度也够。表面处理阳极氧化，防腐蚀。防护等级按应用场景选，室内用IP54，室外无遮挡建议IP65，要是泡水环境直接IP67。但IP等级上去后，对散热是毁灭性打击，所以必须在前期热仿真中给密封结构预留足够的散热面积。
密封条用硅橡胶发泡的，压缩量控制在20%~30%，别压太死，否则盖不严。还有螺钉，得用不锈钢防腐蚀，并加弹簧垫圈。你要是装在震动环境，螺纹胶也得上。
EMC这块，真的别小看。由于电机、变频器、继电器都是干扰源，你设计的盒子要过CE标准（EN 61000-6-2），杂散辐射和传导都得控制住。首先，外壳必须可靠接地，接地电阻不超4Ω。内部电源入口加EMI滤波器，线缆要屏蔽，屏蔽层单端接地。还有一个重点：内部的信号线和电源线要分槽走，不能并排长距离走线，否则干扰跑不掉。我们有一次就是布线太随意，结果在EMC测试时，辐射超标6dB，返工加了铜箔和吸收磁环才过关。

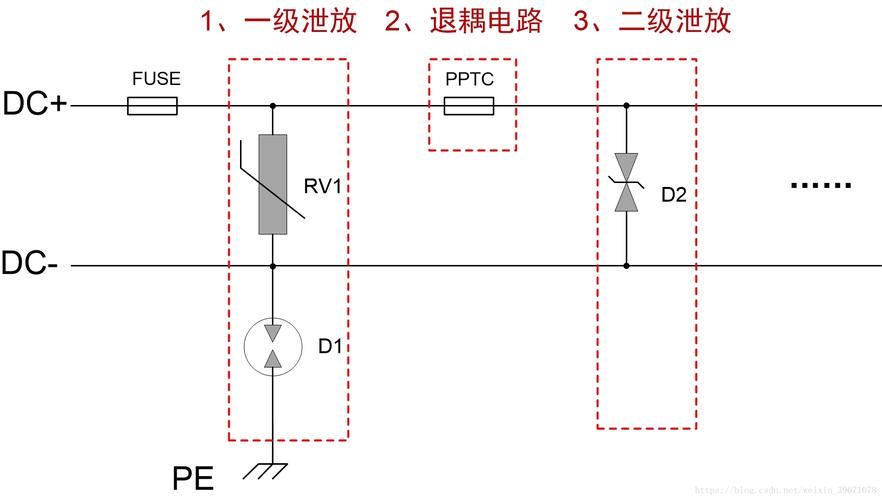

另外一个冷门但关键的：雷击浪涌。野外设备，信号线上感应雷击，一个浪涌波就能烧掉RS485芯片。所以接口处要用TVS管和气体放电管保护。别省这几毛钱，不然一年修几回。
写在最后
好了，该说的都说了。边缘侧本地数据运算处理硬件单元设计，说到底就是那几个字：算力、散热、防护、抗扰。但每一步都得较真，多测试。我建议你在设计阶段就做样机，拿到现场跑两周，看数据说话。别迷信理论计算，实际环境远比你想的严苛。如果哪天你遇到“盒子里温度不高但死机频繁”，恭喜，你踩到EMC的坑了——别问我怎么知道的。
