摘要：很多有基础的机械工程师能按规范算出合格的结构，却总在量产、测试环节出问题。本文结合十多年一线设计的踩坑经验，聊聊机械结构落地过程中，书本没细说的核心设计要点。
从静强度到动态特性：你忽略的冗余设计边界
前年给一家新势力主机厂做减速器配套悬置结构。本来按GB/T 3077-2015合金结构钢标准算静强度，材料用40Cr调质，硬度280~320HB，安全系数给到1.8，完全符合要求。结果装车做路试，跑了三千多公里，悬置支架的拐角就裂了一道两厘米的缝。
谁能想到？
我们拉来做有限元仿真，才发现问题出在怠速工况的共振，发动机1200转的固有频率刚好和悬置结构的一阶频率重合，放大了交变载荷，交变应力幅直接超出了材料疲劳极限的30%。之前只算了静载，完全没考虑动态共振的影响。
说实话，大部分量产出问题的机械结构，都不是静强度不够，都是动态特性没摸准。很多人一提到冗余设计，第一反应就是加厚壁厚，涨重量涨成本，主机厂根本不接受。我们那次改方案，没有加厚整体壁厚，只是在应力集中的拐角加了一条3mm厚的加强筋，位置刚好对准共振节点。重量只加了120g，应力幅直接降了42%，顺利通过了十万公里的疲劳测试。
冗余设计不是堆料，是找对受力的关键点。

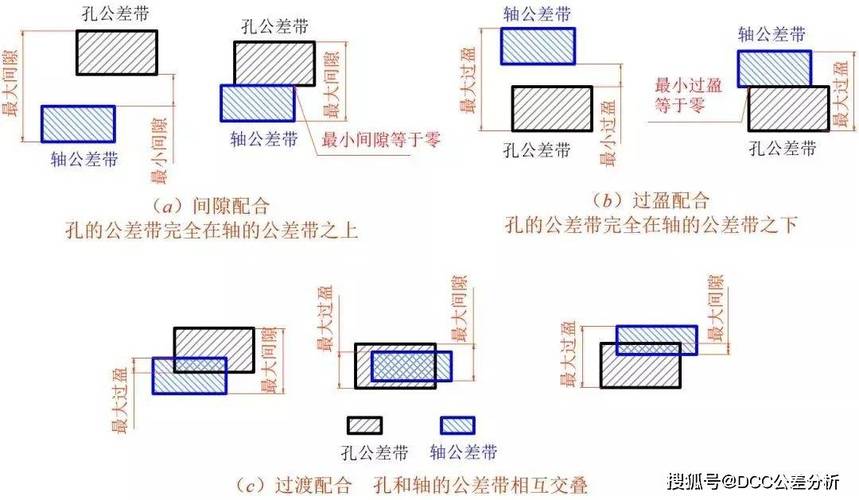

配合公差选型：别上来就套标准的坑
公差选配合，先看工况再套标准，这句话我跟年轻工程师说过不下一百次。之前做工业CT的高精度转台结构，要求主轴径向跳动不超过0.002mm。刚毕业的设计师直接按GB/T 275滚动轴承配合标准，选了H7/p6的过盈配合，说这个配合定位精度高，不会松。
结果装配完测跳动，直接超差三倍。
为什么？过盈配合压入座孔的时候，轴承外圈受到挤压变形，直接把轴承本来的游隙挤没了，内圈滚道变形，转起来跳动自然不合格。我们拆下来测，轴承的圆度变形量居然达到了0.006mm，刚好就是超差的量。
后来改了方案，把座孔配合改成H7/js6的过渡配合，用锁紧螺母做轴向预紧，靠端面摩擦力固定轴承外圈，既不会出现转动松脱，也不会让轴承受到额外的挤压变形。改完之后，跳动直接稳定在0.0015mm以内，完全符合要求。
这个坑我刚工作的时候也踩过，还是高温工况下的铝座钢轴承。铝的热膨胀系数是23×10⁻⁶/℃，钢是11.5×10⁻⁶/℃，环境温度从20℃升到120℃，过盈量直接涨了一倍，本来合适的过盈直接把轴承抱死，当时改了三版方案才搞定，懊恼了快一个月。
工艺可实现性：机械结构设计的隐形门槛
画结构的时候，你脑子里有没有过一遍加工的流程？我见过太多漂亮的图纸，到加工厂直接做不出来，要么就是成本翻几倍。
比如有人为了降低应力集中，在内壁画R0.5的圆角，说受力更好。问过加工厂吗？普通立铣刀最小的刀尖圆角就是R1，你画个R0.5，就得额外走电火花加工，单件成本翻三倍，交期多拖一周，完全没必要。
还有人在1mm厚的冷轧钢板上开M6的螺纹孔，M6的螺距就是1mm，有效旋合长度不到1倍，拧螺丝的时候一用力就滑牙，这就是完全没考虑装配要求。
我攒了十多年的小经验，所有非配合面的圆角，优先取R2~R3，绝大多数普通铣床都能直接加工，不用额外工序，也能满足应力要求，百试百灵。
不过话说回来，也不是所有情况都要迁就工艺。比如航空航天的减重结构，该走水切割、走电火花就走，只不过你要提前跟工艺、采购沟通好，确认产能和成本，别等图画完了才说做不出来，挨骂都是轻的。上次我们做盾构机的支撑板，设计要求1200×800mm尺寸平面度0.05mm，一开始设计师要求整体铣削，毛料就要三吨，后来改成分块拼接，四块小板加工完拼焊，加工难度大降，还省了两吨毛料，成本降了40%，刚度完全满足要求。
机械结构这东西，拼的不是图画得有多好看，公式算得有多精确。是你能不能在性能、成本、制造难度之间找到最合适的平衡点。那些看起来平平无奇的量产结构，背后都是无数次试错踩坑攒出来的经验，急不来。
