摘要：本文结合十余年来多个工业传动项目的实际经验，梳理锥齿轮设计从齿制选型、参数计算到装配工艺环节的常见坑点，给有基础的中级工程师提供可落地的设计参考，不玩虚的理论推导，全是踩过坑攒出来的干货。
去年给华北一家钢厂改辊道传动，差点栽在一对10模数的直齿锥齿轮上。现在想起来还后背冒汗。
选型第一步：别上来就算模数，先定齿制
说实话，现在很多培训课都把模数计算放在第一课，完全是误导。齿制不对，模数算得再准也没用。
目前国内工业领域常用的锥齿轮齿制有三种：格里森收缩齿、奥利康等高齿、克林根贝格等高齿，对应的基本齿廓遵循GB/T 12369-1990，精度标准参照GB/T 11365-1989，这个大方向不能错。
很多人觉得等高齿承载能力强，非要选等高齿，完全不考虑供应链实际情况。格里森收缩齿适合单件小批量生产，国内绝大多数齿轮厂都有对应的标准刀具，定做非标准刀也花不了多少钱，成本低，交付快。奥利康等高齿承载确实比格里森高15%左右，噪音也更小，但加工需要专用铣齿机，很多中小厂根本做不了，就算能做，成本至少比格里森高一半。
我上次那个钢厂项目，一开始甲方说要提高寿命，脑子一热选了奥利康，结果找了三家外协厂，一家说没有刀具，一家说机床精度不够，最后报上来的价格是格里森的三倍，还得等一个月交期，改回格里森之后，两周就交货了，用到现在也没出问题。
适合的才对，对吧？
参数计算：那些课本没讲的工程权衡

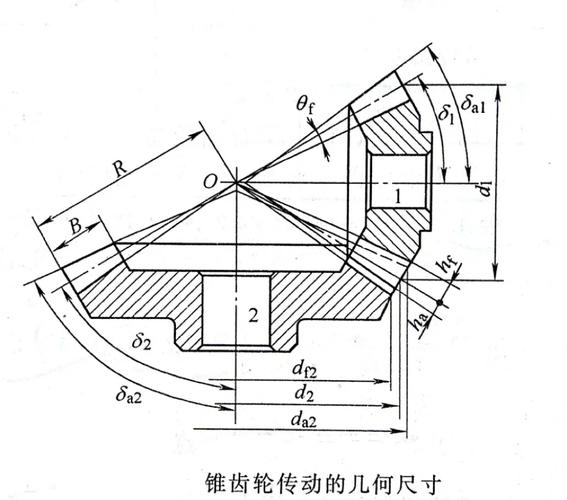

课本上的公式都对，但很多隐含条件不会给你写出来。比如大家都知道正交传动锥齿轮的分锥角和是90度，可你遇到非正交传动呢？我三年前给一家农机厂做转向机构，要求输入输出轴夹角82度，当时图快直接套了90度的轴向力公式，选轴承的时候选小了，跑测试不到一周轴承烧死，重新拆改耽误了半个多月的项目周期。懊恼啊。
锥齿轮的弯曲强度必须校核小端齿厚，这个点90%的新手都会漏。锥齿轮模数从大端到小端逐渐减小，大端模数满足接触强度要求了，小端齿厚本来就薄，重载冲击下很容易从齿根折断。我之前见过一个提升机项目，一对锥齿轮用了一年，小端齿全断了，拆开看就是没校核小端弯曲强度，模数留的余量完全不够。
载荷系数也别死套课本给的1.2~1.5。要是冲击载荷，比如破碎机、轧钢设备、矿山机械，直接往上加，1.8~2.0都不算多。我一般都会多留10%的余量，不怕贵，就怕坏了修起来麻烦。

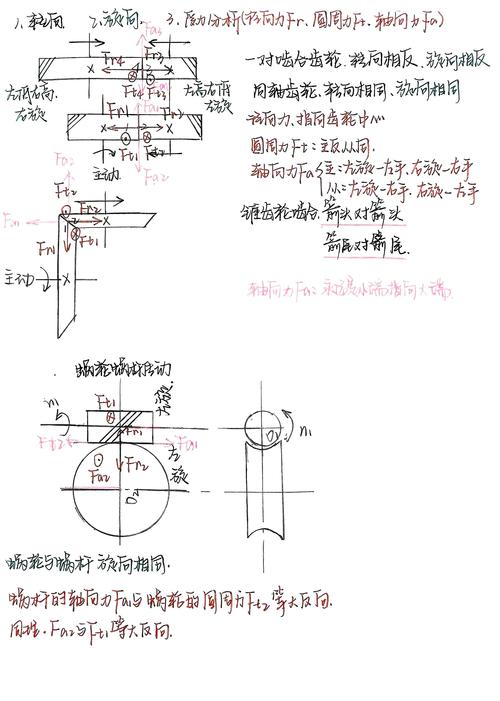

格里森那个“主动轮轴向力背离节锥顶点”的口诀，很多人记反。我刚工作第一年就记错过，装上去之后两个齿轮的轴向力对顶，把轴承直接挤死，跑了不到一百小时轴承烧糊，拆的时候满壳子都是金属屑，那个味道现在都忘不了。变位系数别只用来凑中心距，高度变位可以均衡大小轮的齿面接触强度，切向变位一般小轮正变位、大轮负变位，加起来和为0，能调整齿厚，降低磨损，别漏了。
工艺与装配：最后一步最容易翻车
参数对了，加工装配错了，照样出问题。安装距公差必须控制在±0.1mm以内，这个是红线，碰都不能碰。我上次那个钢厂项目，加工厂做轴的时候，定位台阶短了0.3mm，装上去之后齿轮整体后退，齿侧间隙比设计要求大了两倍，空载跑起来噪音能到92分贝，整个车间都能听见，最后拆下来加了一组0.3mm的调整垫片才搞定，折腾了整整两天，还赔了甲方工期钱。
热处理变形也要提前考虑。渗碳淬火的锥齿轮，多多少少都会变形，大模数的一定要给齿厚留0.2~0.3mm的余量，淬火后磨齿修正。要是小批量做不了磨齿，那就要要求加工厂淬火的时候用工装卡紧，减少变形，别等做完了发现齿距差一大块，没法用。
精度等级别盲目追高。7级精度满足90%的工业传动场景，汽车差速器、高速传动才用6级，5级精度那是给航空或者特种装备用的，普通项目选这个，纯粹是浪费钱，一对5级锥齿轮比7级贵三倍还多，没必要。不过话说回来，也不能为了省钱选8级以下，跑起来那个振动噪音，用户能把你电话打爆。
最后说个很多人忽略的点：润滑。锥齿轮是线接触，齿面滑动速度比同模数圆柱齿轮大，闭式传动一定要用极压抗磨齿轮油，油面要没过整个齿宽。开式传动一定要定期涂极压润滑脂，别用普通黄油，用不了一年就磨报废了。
设计做多了就会发现，机械类的设计从来不是套公式就能搞定的事。锥齿轮看起来结构简单，每一步都藏着对加工、装配、工况的权衡。多跑车间，多看看坏了的齿轮是什么断裂方式，比闷头算三天公式有用得多。
