摘要：绝大多数机械设计里，垫圈都被归类为“无关紧要的小零件”，随便选一个就行。实际统计数据显示，30%以上的螺栓连接失效都和垫圈选型不当直接相关。本文结合十几年工程一线的实践经验，梳理垫圈设计的核心逻辑，拆解常见的选型坑点，给有一定基础的工程师做参考。
别拿垫圈不当核心受力件
之前碰过一个光伏跟踪支架的故障项目。现场运行不到三个月，过半支架主轴窜动，轴承烧蚀，整套设备被迫停机整改。
拆解后所有人都傻了。问题出在哪？就在几毛钱一个的平垫圈上。
原来设计图里，为了节约成本，选用了普通Q235材质的薄型平垫，主轴连接用的M24螺栓，预紧力要求达到85kN。平垫硬度不够，受力后直接压溃变形，预紧力不到一个月就掉了60%，主轴间隙越来越大，最后扯坏轴承。

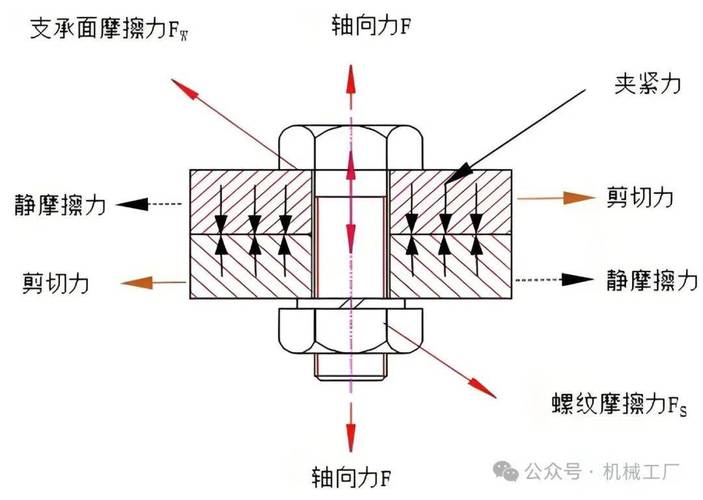

很多人对垫圈的认知还停留在“填间隙、防刮伤”，最多再加个防松。不对。垫圈从设计诞生起，就承担两个核心作用：一是分散螺栓头部或螺母对被连接件表面的压应力，避免被连接件表层压溃；二是在预紧后稳定保持预紧力，抵消工况带来的应力松弛。
就说分散压应力这一点。被连接件是铝合金、铸铁这些强度不高的材料，螺栓预紧力大，如果不加垫圈，螺母直接压在材料表面，很容易压出凹坑，时间长了预紧力自然掉。
这里有个很实用的验算公式，做设计的时候别嫌麻烦，花十秒钟算一下：
A = π(D² – d²)/4
A*σs ≥ Fp
其中D是垫圈外径，d是垫圈内径，σs是垫圈材料的屈服强度，Fp是螺栓预紧力。满足这个不等式，才不会出现压溃问题。
不同工况下的垫圈选型逻辑
说实话，现在的标准里垫圈类型不下几十种，很多人拿到需求直接选最常用的，根本不看工况。
普通平垫圈，执行标准是GB/T 97.1-2002，一般用在被连接件表面比较平整，预紧力适中的场合，主要作用就是分散应力。要是被连接件表面是铸造或者冲孔的粗糙面，就得用加大外径的平垫。
说到防松，很多人第一反应就是弹簧垫圈，标准是GB/T 93-1987。我见过太多设计师，不管什么地方都加个弹垫，这是最大的误区。
弹垫的防松原理是靠弹性变形保持预紧力，可普通弹垫一旦压平，弹性直接没了。震动大的场合，比如发动机、汽车底盘，弹垫用不了三个月就失效。还有高压液压系统，弹垫的开口本身就是泄漏点，谁敢用？
震动大的防松场合，优先选齿形锁紧垫圈，它的齿会咬入螺母和被连接件表面，防松效果比弹垫好不止一个档次。要是预紧力很大，高温工况，直接用碟形垫圈，稳定性比弹垫强太多。

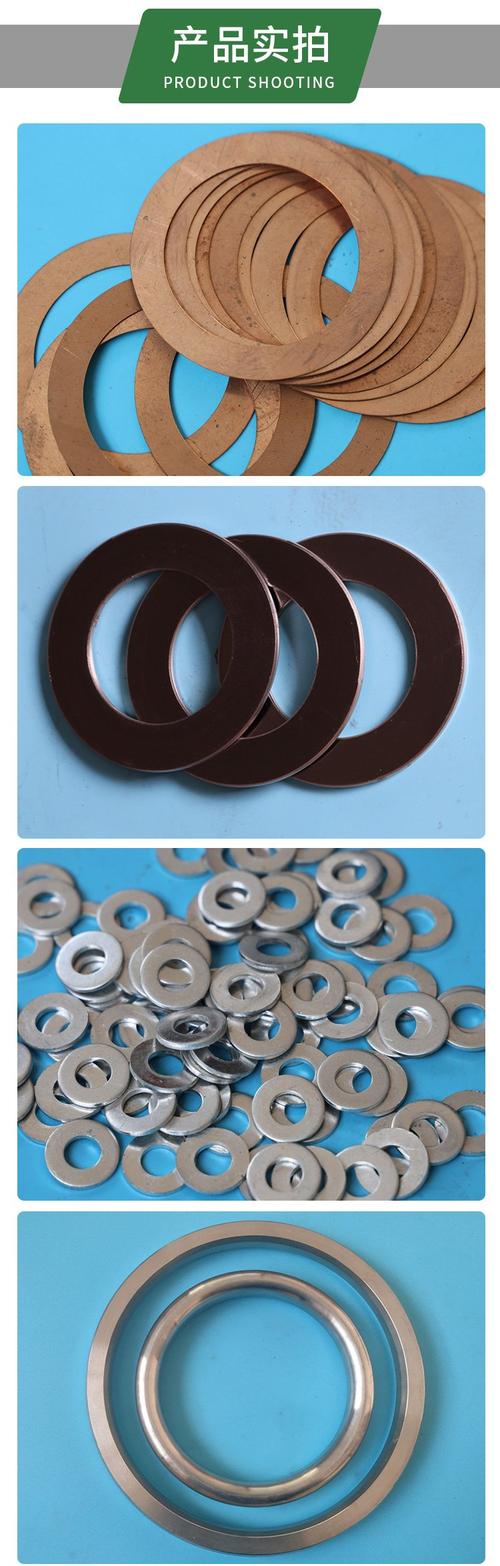

还有密封用的垫圈，很多人容易搞混。铜垫、铝垫、软钢垫，都是用在静密封的法兰、管接头上，靠塑性变形填满密封面的微观间隙实现密封。这里有个关键要求：垫圈的硬度必须比密封面低至少20HB，不然根本密封不住。铝垫一般用在10MPa以下的低压场合，铜垫可以用到30MPa，适合中高压。
不过话说回来，就算你选对了材质，工艺不对照样漏。
手册上不会写的选型踩坑经验
干了十几年，踩过的垫圈坑，能绕办公桌三圈。说几个最常见的。
第一个坑：铜密封垫不退火。我刚入行做压力容器法兰密封的时候，第一次试压就栽在这。买了新的淬火硬铜垫，直接装上去，压了三次，漏了三次，折腾了整整两天。后来老钳工一句话点醒我：铜垫必须退火，软了才能贴合。
退火工艺也简单，烧红了扔冷水里就行，别嫌麻烦。省了这一步，后期试压漏了拆拆装装，成本高几十倍。
第二个坑：电化学腐蚀不防。铝合金构件上用钢制螺栓，必须加不锈钢或者镀锌平垫隔开，不然不出三年，铝和钢直接电化学腐蚀，锈成一体，螺栓根本拆不下来，维护的时候只能切割，整个构件废掉。我之前碰过一个轨道交通的配件项目，就是因为没加垫圈，整批二十多件全部返工，损失几十万。
第三个坑：高温工况用普通弹垫。超过250℃，普通弹簧钢的弹性直接降一半，不到半年弹垫就变成平垫，预紧力全掉。我亲眼见过热风炉的炉门连接，因为用了普通弹垫，运行半年漏风，能耗涨了17%，最后全部换成碟簧才解决。
第四个坑：大螺栓配小垫圈。很多人画图的时候，标准库调用错了，M30的螺栓配了M24的垫圈，承压面积不够，预紧的时候直接把被连接件压出凹痕，预紧力慢慢松弛，不出问题才怪。
还有个很容易忽略的点：销轴的轴向定位，用止动垫圈的时候，止动爪必须卡进轴的槽里，不能只弯过来贴在螺母侧面，不然转两圈就断，螺母直接掉。
做机械这行，从来都是细节定生死。一个几毛钱的垫圈，选错了，几十万的设备照样趴窝。
别觉得小零件不重要，能把小零件选对的工程师，才是真的靠谱。
