本文分享一线机械设计中导轨设计的实际经验，针对中级工程师常踩的选型、安装误区，结合实际项目案例拆解核心设计要点，参数均符合国内通用行业规范。
你有没有过这种经历？整台设备设计得漂漂亮亮，丝杠轴承都选了进口大牌，结果跑了不到半年，导轨响了，精度掉了一个等级，甲方追着屁股要改？
导轨看起来是最标准化的通用零件，翻样本选完就能用？实话告诉你，我做了十几年机械设计，光见过的导轨失效案例，没有一百也有八十，大半问题都出在想当然上。
别只看额定载荷，导轨的失效90%都跟你没想到的点有关
大部分人选导轨的逻辑很简单：算一下运动方向的受力，翻样本找满足额定动载荷的型号，套完寿命公式就完事。我之前在新能源锂电设备项目上碰见过一件事，客户做高速极片卷绕机，整台设备的核心运动模组全配了某进口一线品牌的零件，额定载荷按样本算出来寿命有五年，结果跑了不到三个月，三台设备的进料端导轨全出了滚道点蚀。
拆解之后才发现什么问题？机架加工的时候两根导轨安装面的平行度超差了0.12mm，四个滑块，实际上只有两个滑块承受了接近80%的总载荷，实际受力早就超过了额定值。
别忘了，ISO 14801:2007里规定的额定动载荷测试条件，是载荷均匀分布在所有滑块上的理想状态。你安装偏载、机架变形，哪怕额定载荷够，实际寿命也会直接缩水到原来的几分之一。
还有冲击载荷。很多做冲压、插针设备的朋友，选型的时候只算了平均载荷，完全忽略了瞬间冲击。一次下插的冲击力就能达到静载荷的3-5倍，滚道直接被砸出凹坑，用不了多久就会精度丧失。
不同工况下的导轨选型，没有标准答案只有权衡
说实话，我最烦新手上来就问，“导轨选滚珠还是滚柱？哪个牌子好？”哪有什么标准答案，全看你要什么。
举个例子，现在市面上常见的光纤激光切割机，X轴行程一两米，加速度能到2g，高速切割要求精度稳定。很多设计觉得滚柱导轨刚度大承载好，就直接选滚柱。结果呢？高速跑半小时，导轨温度升了快10度，热伸长直接拉了十几丝，切割精度直接超差。
这种高加速度工况，滚珠导轨的摩擦力比滚柱小30%以上，发热少，哪怕刚度稍低一点，只要选型合理，完全满足使用要求，成本还能降下来。
再说说精度等级。很多人觉得精度越高越好，上来就要C0级，反正甲方给钱。普通C级精度导轨，C0的价格是C5的三倍，你一个普通的物流搬运机械手，重复定位精度要求0.1mm，用C5都绰绰有余，选C0不是纯纯浪费预算？我之前见过一个初创公司的项目，所有导轨全选最高精度，硬生生把整体预算超了22万，差点拿不到投资。
防尘也是容易忽略的点。在焊接、打磨、陶瓷加工这类多粉尘多碎屑的工况，别省那点钱选低防护的。我之前在陶瓷加工设备厂做项目，一开始选了普通单刮屑板的导轨，不到两个月，粉尘进去磨坏了滚道，后来换成带双刮屑板加端部密封的，用了三年都没出问题，贵的那点钱，一次维护都够赚回来。
安装工艺的坑，比选型的坑坑多了
选对了导轨就万事大吉？不对，我见过太多好导轨装废了的案例。

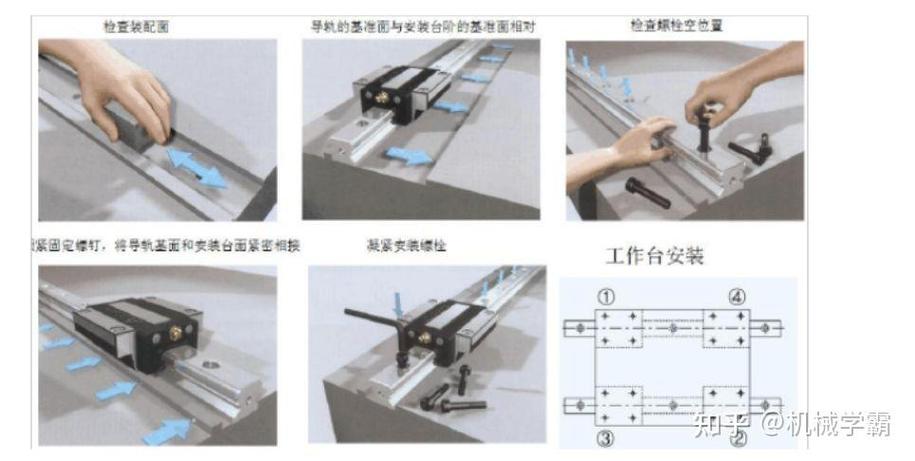

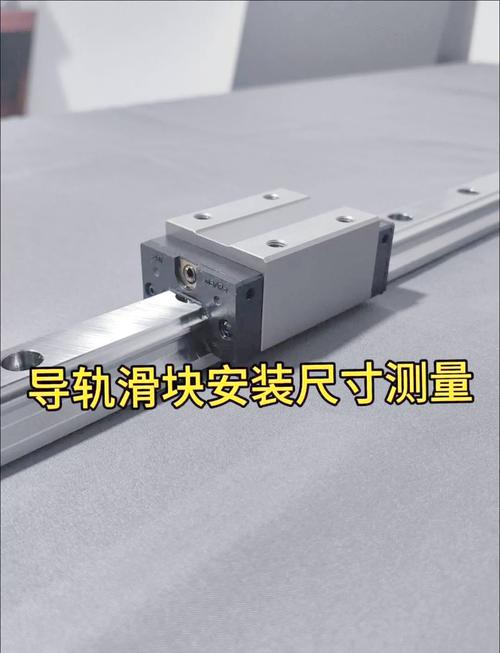

第一个坑，安装面加工精度不够。很多设计图上随便给安装面标个Ra3.2，平行度公差放个0.2mm，这怎么行？按行业通用规范，普通精度导轨安装面粗糙度要求不高于Ra1.6μm，高精度导轨要到Ra0.8μm，两根导轨的平行度公差要控制在每米0.05mm以内。安装面不平，你导轨本身装上去就被拧变形了，天生精度就不对，怎么可能跑得好？
第二个坑，预压选不对。很多人觉得预压越大刚度越好，越稳定，是吧？我之前做包装印刷设备，客户要求套色精度高，设计就选了重预压导轨，结果夏天车间空调不够，导轨跑起来温度升到45度，热伸长了20丝，套色全歪了。最后换成中预压，温度降了十度，问题直接解决。预压越大，摩擦力越大，发热越高，寿命越短，适合自己工况就行，别盲目加预压。
第三个坑，锁螺丝的顺序不对。很多安装工为了图快，从导轨一头往另一头依次锁螺丝，结果锁完之后，导轨内部攒了很大的内应力，跑两三个月，应力释放完，导轨变形，精度直接掉了。正确的做法是从中间往两边对称锁，每个螺丝按样本要求的扭矩来，别凭手感拧大拧小。我之前吃过这个亏，铝合金机架，螺丝拧扭矩超了，螺牙滑了没发现，一个月之后导轨松了，整台设备返厂改，赔了不少钱。现在我要求项目上所有导轨安装，必须用扭矩扳手，一个一个测，差一点都不行。
导轨不是什么高科技的复杂零件，但偏偏是最容易出问题的地方。多结合实际工况想，别光套样本上的理想参数，安装的时候多上点心，大部分问题都能避免。
