很多刚接触成型工艺的工程师，对低压铸造的认知还停留在「比重力铸造多打了点气压」。我做了十六年铸造工艺，前前后后踩过不下十个大坑，光开模报废就亏了近两百万，今天掏点压箱底的干货，都是实战出来的东西，不是教科书上抄的套话。
别被教科书简化定义骗了，低压铸造核心是可控填充
教科书上只会说，低压铸造是在密封的保温炉中通入干燥压缩空气，在金属液表面形成0.02~0.06MPa的低压，让金属液沿着升液管从下往上填充型腔，凝固后泄压得到铸件。就完了？
说实话，这个定义跟没说一样。它根本没讲低压铸造的核心优势：从下往上的填充顺序，配合可控的压力梯度，可以实现从铸件远端到浇口的顺序凝固，补缩效率比绝大多数重力铸造都高，内部缺陷率能降到1%以下，这才是它现在在新能源汽车领域爆火的根本原因。
我刚入行那年，跟着师傅做出口的铝合金轮毂，那时候国内做低压铸造轮毂的还没几家，所有人都觉得不就是打气压吗？结果第一炉出来，十个轮毂八个有轮辐缩松，X光片全是黑影。师傅蹲在模具边抽了三根烟，把充型压力从0.04MPa降到0.025MPa，把保压压力提到0.07MPa，直接就合格了。你说，教科书哪会给你说这个？
三个高频踩坑点，全是拿钱堆出来的教训
做了这么多年项目，我见过刚入行的工程师踩最多的坑，翻来覆去就是三个。
第一个，参数照搬标准区间，不知道分段调压。行业通用规范里确实给了0.02~0.06MPa的工作压力范围，可那是给新手的参考范围啊。不是让你直接取个中间值就完事。比如我去年做的新能源汽车电机壳，A356铝合金，铸件本身壁厚从5mm的壳壁跳到28mm的安装座，落差很大。一开始工程师直接设了0.04MPa恒定充型压力，充型速度100mm/s，出来十个件七个有冷隔，薄壁处根本没填满，厚壁处全是缩孔。
后来改了分段控压：升液阶段0.015MPa，速度控制在30~50mm/s，慢一点，避免卷气；充型阶段升到0.05MPa，保证薄壁处完全填充；保压阶段升到0.08MPa，锁压到完全凝固。改完之后，报废率直接从70%降到3%。
第二个坑，升液管懒得算，直接套旧件。升液管的直径不是随便选的，我见过太多设计师图省事，拿之前同吨位设备的旧升液管直接用，结果出一堆问题。这里给个我用了十几年的公式，绝对准：d = √(4G/(ρ·v·t·π))，其中G是铸件加浇道总质量，单位kg；ρ是铝液密度，取2400kg/m³；v是要求的升液速度，单位m/s；t是升液时间，单位s；算出来的d就是升液管内径。
升液管太粗，升液速度太快，金属液容易冲溅卷气；太细，升液太慢，充型到一半前端就凝固了，直接冷隔报废。这点真的别偷懒，花十分钟算一下，能省几十万开模费。

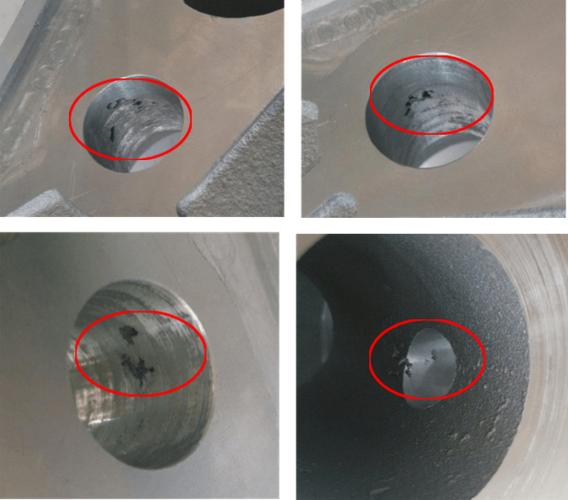

第三个坑，排气设计想当然。很多人觉得，低压铸造是压力充型，气自然会被挤出去，不用开太多排气槽。这话错的离谱。压力把金属液压进去，型腔里的气要是排不出去，全闷在铸件表皮下，形成皮下气孔，X光探伤全是白点，报废率能超过30%。我当年第一个转向节项目就是栽在这，现在想起都心疼。
怎么判断你的铸件该不该用低压铸造？
不少年轻工程师一碰到要求高的铸件，就想到低压铸造。其实不对，低压铸造的模具成本比重力铸造高20%~30%，设备投入也大，单件加工时间也更长，不是所有铸件都适合。
我一般选工艺的时候，就看两个点。第一，铸件要求气密性、疲劳强度，还需要热处理，那优先选低压铸造。比如现在新能源的电机壳、电池托盘、汽车转向节、底盘悬挂件，这些地方要求不能漏气，不能有内部缩松，还要做T6热处理提高强度，低压铸造比高压压铸合适太多——高压压铸虽然快，但是内部气孔多，没法热处理，一热处理就起泡报废。
第二，批量大小。如果批量小于500件，我一般都劝客户改砂型或者重力铸造，开一套低压模具几十万，打不了几件就亏，太不划算。批量超过几千件，又满足性能要求，低压铸造的成品率高，后续加工余量小，综合成本反而比其他工艺低。
不过话说回来，现在新能源汽车对结构件性能要求越来越高，低压铸造的应用确实越来越广了，很多之前用锻造或者压铸的件，现在都改成低压铸造了，成本降了不少，性能还能达标。
低压铸造说白了，就是靠压力控住填充和凝固的过程，没有什么神奇的黑科技，也没有万能的参数。所有的设计，都得跟着你的铸件结构、材料、性能要求调，多试几次，多总结，慢慢就摸出门道了。
我这些经验，都是踩坑踩出来的，能帮你少亏几十万，就够了。
