现在一提锻造，很多人第一反应就是精密模锻、数控自动化线。自由锻？那不就是锻工师傅敲出来的粗毛坯？很多年轻工程师，画图的时候连自由锻的余量怎么留都搞不对，踩了坑才知道，这里面的坑比你想象的多得多。
摘要：本文结合多年工程实际经验，梳理自由锻工艺设计中的常见误区和核心要点，针对中级工程师常踩的下料、余量、变形控制等坑点给出落地经验，引用现行国标给出参数参考。
别拿自由锻不当高端活
没错，小零件确实轮不到自由锻，开个模批量干成本低多了。但只要尺寸过了一米，重量过了十吨，你试试找模锻？

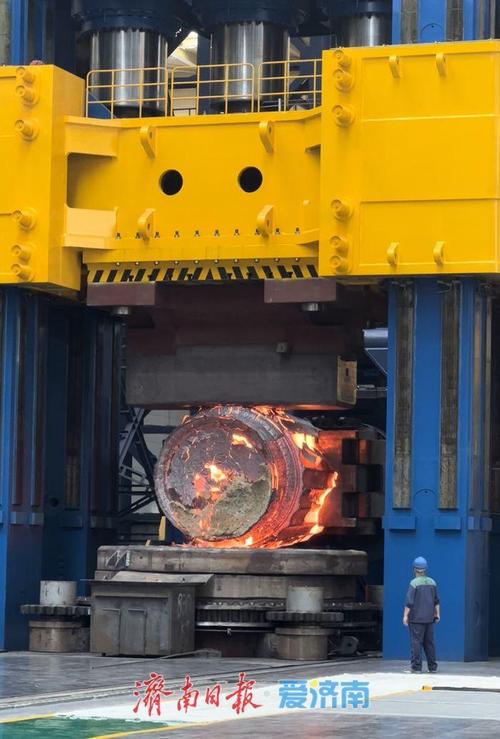

百万千瓦汽轮机的低压转子，直径两米多，总长十六米，整锻重量快一百八十吨。你给开个模膛看看？光模具成本就能买半台中小型水压机，根本不可能。全靠自由锻一点点拔长、墩粗，一点点干出来。
我刚进厂那年，见过一个活生生的教训。一个刚转正的小伙子，给大型支承辊画毛坯图，偷懒给全方向都留了单边20mm余量。结果锻完正火冷却，辊身弯了快10mm，最后机加工辊颈的时候余量不够，整个锻件直接废了。几十万的原料成本打了水漂，小伙子蹲在车间门口抽烟，闷了一下午。
说白了，现在国内能做百吨级以上合格自由锻件的厂子，一只手数得过来。这活真不是谁都能干的。
自由锻工艺设计的核心坑点，都是真金白银堆出来的
下料第一步就错的，我见得太多了。很多人就只算成品体积乘密度，根本不留够烧损和工艺余量。按照GB/T 10485-2019《自由锻件 下料公差规范》，碳素钢烧损率要留1.5%~2.5%，合金钢要留2%~3%。有人图省事统一按1%算，锻到最后缺肉，要么补焊凑活，要么直接报废，亏得更多。
拔长是自由锻的核心工序，这里错了直接出内伤，探伤都不一定能探出来。很多人不知道送进量的讲究，送多送少都出问题。送进量必须控制在0.3倍砧宽到0.8倍砧宽之间，小于0.3倍砧宽，芯部会产生横向拉裂纹，你表面看着好好的，用个三五年直接断了；大于0.8倍砧宽，伸长率上不去，效率低不说，还容易出夹层，留在锻件里就是隐患。
余量设计，真不是全方向留一样数就完了。长轴类锻件，后续要整体调质的，长度方向余量一定要比径向多留30%。我试过太多次了，大长轴锻完热处理，轴向变形率就是比径向大出一大截，你留一样余量，十有八九长度不够。这个没写进多少教材，都是踩坑踩出来的。
还有冷缩量，很多人完全不考虑。锻造温度一千多度，冷却到室温，一米长的锻件就能缩个一两毫米，你大尺寸锻件几十米长，累积下来就是几厘米的误差，差一点都不行。

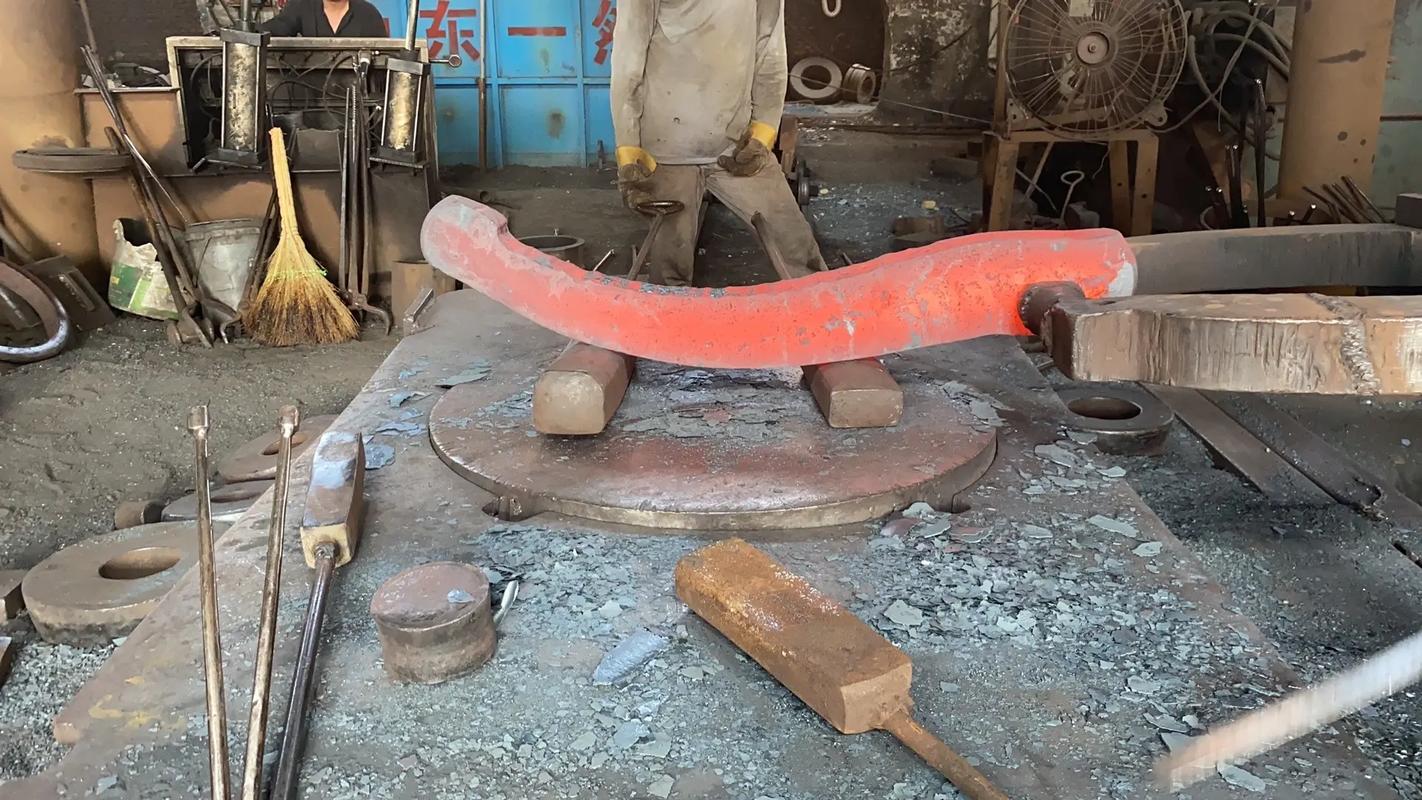

现代自由锻，早就不是纯靠老师傅蒙了
说实话，以前自由锻确实靠经验，老师傅眼睛一扫，手一敲就知道下多少力，年轻人学十几年才能出师。现在不一样了，数值模拟早用上了。
前年我们做一个航天用的大型舱体自由锻毛坯，一开始按平砧拔长设计，用DEFORM模拟完发现，芯部一直存在拉应力区，就算锻完探伤没问题，后续应力释放也会变形。我们提前把平砧换成了V型砧，调整了每次拔长的进给量，再模拟应力直接就合格了，最后试制一次就成，探伤全过，省了至少上百万的试制成本。放以前，不知道要反复试几次才能成。
不过话说回来，模拟也替代不了经验。很多参数，比如拔长的压下量，变形速度，不同材质的变形抗力，模拟给的初始参数还是要靠经验调，不然算出来也不对。
你看现在国产大飞机的起落架锻件，长征火箭的舱体锻件，核电的压力容器封头，哪一个离得开自由锻？模锻再精密，也做不了这么大尺寸的整锻件，只能靠自由锻一步步成型。
自由锻名字带个自由，可不是说随便锻。每一步墩粗、拔长、冲孔、校正，都有讲究，都是上百年工艺传承下来的规矩。很多年轻工程师觉得这是落后工艺，懒得学，真碰到大项目的时候，连毛坯图都画不对，只能踩坑。
做机械这行，永远别小瞧任何一个传承下来的老工艺。真玩明白了，它能解决很多新方法解决不了的大问题。
