摘要：翻边是钣金设计中最常用也最容易踩坑的工序，多数设计问题都源于对工艺边界的模糊认知。本文结合多个量产项目的实际经验，梳理翻边设计的核心逻辑、参数计算和工艺坑点，给有基础的工程师做落地参考。
上周刚帮项目组擦完翻边设计的烂摊子，整整三批低碳钢钣金件，全部因为竖边开裂报废，损失小十万。
那滋味，真的疼。
说实话，很多有三五年经验的工程师，都把翻边当成普通折弯，觉得不就是把孔边拉起来竖个边吗？画图纸的时候随便标个尺寸就完事。
哪有这么简单。
翻边到底解决什么问题？别上来就画
翻边分两种，拉伸翻边和压缩翻边，应用场景完全不一样。拉伸翻边就是把平板上的预孔边缘拉成竖边，最常见的用法三个：给螺纹孔增加攻丝深度，做焊接定位边，给壳体密封槽增加安装高度。压缩翻边一般是外轮廓边缘翻边，主要用来提高刚度，去掉锋利的切边，我们常见的机箱外壳边缘翻边就是这类。
我见过最离谱的设计，是给1mm厚的普通冷轧板，做了一个10mm高的外压缩翻边，结果翻出来整个零件翘曲成了麻花，刚度没加上，平整度直接超了三倍公差。
其实翻边的刚度提升是边际效应递减的，翻边高度超过料厚的5倍之后，刚度提升不到10%，反而带来一堆工艺问题。没必要。

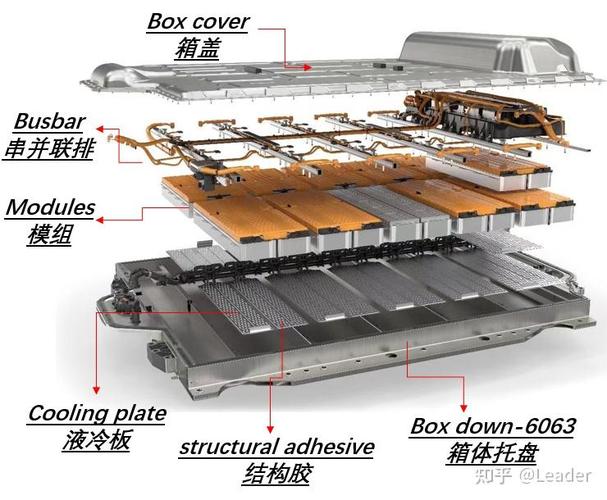

新能源电池盒钣金拉伸翻边结构示意图
就像电池盒的密封翻边，很多人觉得越高越容易打胶密封，其实只要高度做到比胶条高出1mm就够了，超过3mm完全是多余，还增加成型难度。
翻边设计的核心参数，全是踩坑踩出来的经验
最容易出问题的就是翻前预孔直径。很多新手直接瞎估，要么翻出来高度不够，要么直接拉裂。
圆孔拉伸翻边的预孔直径，行业通用的经验公式是 d = D – 2(H – 0.4r – 0.2t)，这里D是翻边后内孔直径，H是翻边竖边高度，r是翻边内圆角半径，t是料厚。这个公式是经过上百万次量产验证的，误差不会超过0.1mm，别自己瞎改。
然后就是翻边系数，这个是决定翻边成不成的核心。翻边系数k就是预孔直径d比翻边后内孔D，k越小变形程度越大。低碳钢的极限翻边系数，根据料厚不同变化很大：t在0.5~1mm时，极限k≈0.65；t在1~2mm时，极限k≈0.60；t在2~3mm时，极限k≈0.55，这个数值符合GB/T 15055-2019的冲压件工艺要求，直接用就不会错。
如果你的设计要求k小于极限值怎么办？别硬上，要么做预拉深，要么分两次翻边，不然100件里面有90件开裂，信我。

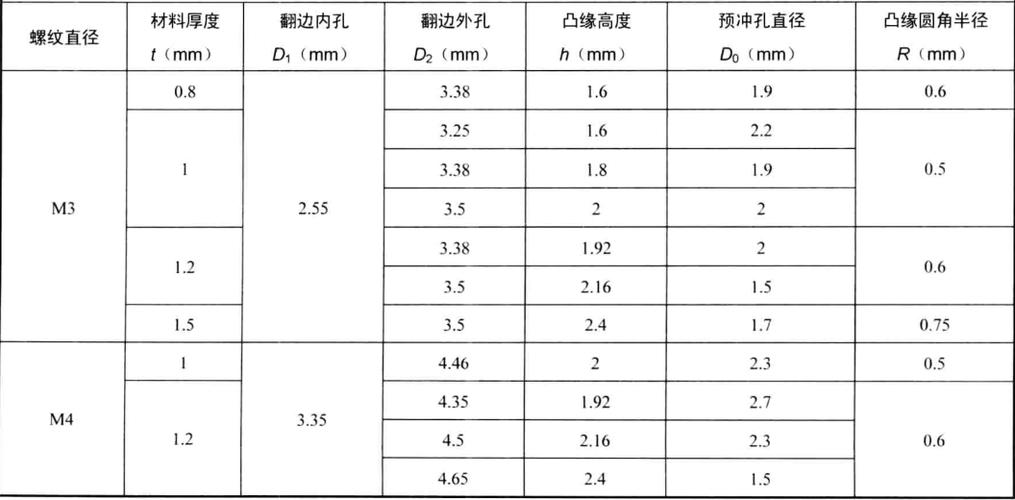

低碳钢圆孔翻边极限翻边系数对照表
不过话说回来，很多人不知道，预孔的加工方式也影响极限翻边系数。激光切的预孔比冲孔的极限翻边系数可以小5%左右，因为冲孔断面上已经有微观裂纹，更容易扩展开裂，激光切的断面更完整，能承受更大变形。这个小细节，多数院校的教材里很少提吧？
现场工艺的隐形坑，不下车间永远不知道
现场工艺的隐形坑，不下车间永远不知道
我刚做设计那会，总觉得参数对了就万事大吉，直到第一次批量生产镀锌板翻边件，翻完之后整面都是麻点，锌层全掉了，差点被供应商骂到抬不起头。
后来才知道，镀锌板翻边，翻边模的间隙要比普通冷轧板放大5%~8%，而且模面要抛到Ra0.8以上，不然锌层被挤下来粘在模面上，压个三五件出来，所有零件的翻边面全是压痕麻点。
还有一个最常见的坑，翻边方向。下料冲预孔的时候，孔的边缘肯定有毛刺，设计的时候一定要要求带毛刺的一面朝向翻边凹模，也就是翻完之后毛刺留在竖边内侧根部。如果反过来，毛刺在拉伸的受拉侧，直接就是天然的应力集中点，一拉就裂。
我上次那个烂摊子就是这么来的，设计图纸没标翻边方向，下料师傅图方便，反过来翻，直接裂了三批。
要是翻边是用来做焊接定位边的，公差别卡太死。很多人上来就标±0.1，疯了吗？翻边是塑性成型，本身就有回弹，按GB/T 13914-2013的st7级给公差就够了，大部分场景都能用，要求太高只会增加成本，还做不出来。
哦对，翻边攻丝那个事，再提一句。很多设计用翻边做螺纹底孔，就是为了省料厚，降低整体重量，这个思路没错，但是翻完之后内孔的粗糙度很差，还有局部变薄的问题，一定要留0.2mm的扩孔余量，不然攻丝的时候丝锥容易卡断，我见过批量生产断了五十多根丝锥，产线停了四个小时，那场面，太难忘了。
翻边看起来是个不起眼的小工序，却是最考验设计对工艺的理解。很多看起来低级的错误，都是坐在办公室里想当然出来的。多去下料折弯车间转两圈，看看工人实际怎么干，比你翻十本设计手册都有用。
