摘要：本文针对有基础的中级机械工程师，梳理滚齿加工容易忽略的认知盲区、选型陷阱和新工艺落地要点，所有内容都来自一线现场的实际经验，没有纸上谈兵的空话。
滚齿的核心，远不止课本上的范成法
很多人学滚齿，只记住了“利用范成法原理实现齿轮切削”这句话。然后就没了。
说实话，我刚入行的时候也这么想，直到第一次跟着师傅处理整批齿轮报废的质量问题，才明白范成法的细节藏着多少坑。那次做农机的变速箱齿轮，模数5，精度要求8级，整批滚出来的齿面一边高一边低，齿向误差超差三倍，全废了。找原因找了三天，最后发现是滚刀安装角调错了1度多——谁能想到？就差1度，直接毁了上百件毛坯。
根据GB/T 10095-2008齿轮精度标准，滚齿加工的齿向误差主要来源就是滚刀的安装偏差，滚刀安装角误差必须控制在1′以内，精度要求高的齿轮甚至要控制在30″以内。范成法的本质，是滚刀和齿坯保持严格的啮合运动关系：滚刀旋转一圈，齿条位移一个齿距，齿坯正好转过一个齿，任何偏差都会直接反映到成品精度上。
很多新手装滚刀不打表找正滚刀杆的径向跳动。滚刀杆用久了本身就弯了，装上去径向跳动能到0.05mm，滚出来的齿轮公法线变动量直接超差，你找破头都找不到问题出在哪。
选型里的坑，十个工程师九个踩过
滚刀选不对，再牛的机台也做不出好活。
就说精度等级，滚刀分AA、A、B、C四个等级，对应不同的成品齿轮精度。很多人觉得越贵越好，做8级齿轮也用AA级滚刀，成本直接翻一倍，完全没必要。反过来，做7级精度齿轮，贪便宜用A级滚刀，滚完不管怎么调参数，齿形误差就是达不到要求，后续磨齿也救不回来。
再说滚刀头数的选择。粗滚用多头滚刀，效率能提两倍，对不对？但是多头滚刀的齿形误差天生比单头大，粗滚留余量还好，要是半精滚用了多头，后续磨齿的留量会非常不均匀，磨完出来齿面就有波浪形。我五年前做新能源减速器的斜齿轮，图快粗滚用了三头滚刀，结果磨完之后三成工件齿形误差超差，直接报废二十多万的货，现在想起来还心疼。

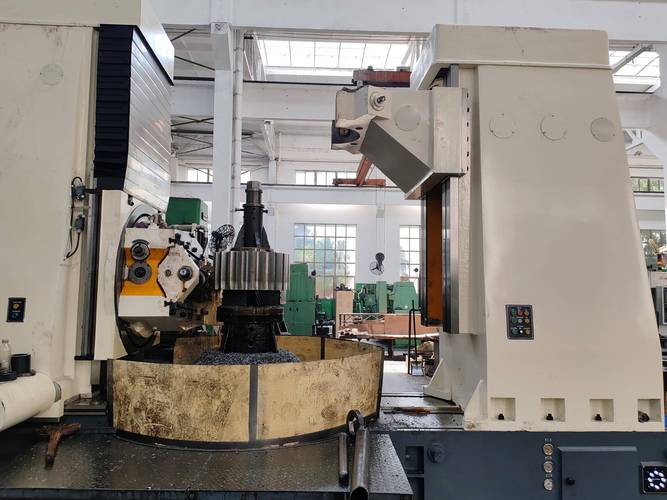

不过话说回来，现在很多小厂还在用普通机械式滚齿机，分齿挂轮的坑也要提。很多老师傅算挂轮只算理论速比，忽略挂轮本身的精度，用磨得齿面都塌了的旧挂轮，滚出来的齿轮累积齿距误差直接超差，这个锅真不该让机台背。

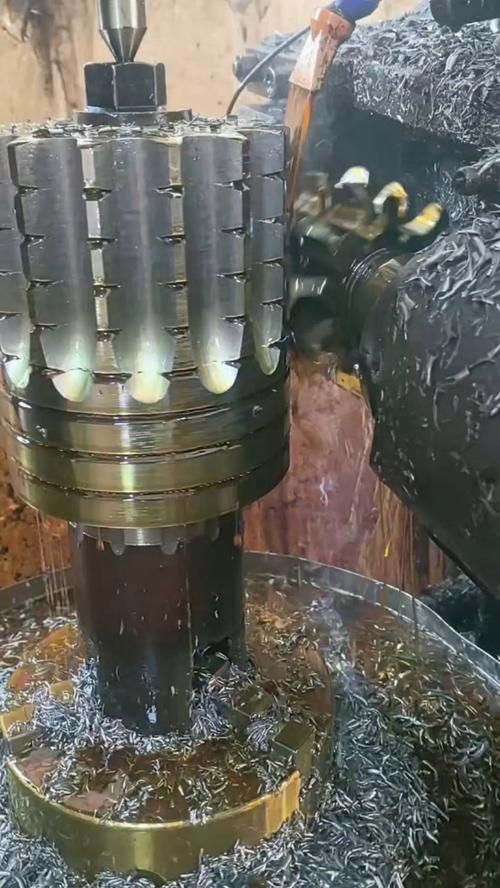

滚齿不是老工艺，新要求早变了
现在新能源汽车火，减速器齿轮对滚齿的要求跟十年前完全不一样。以前滚齿就是粗加工，留完余量就等磨齿，现在不一样，很多厂开始用硬滚齿直接做成品，精度能到GB 6级，成本比磨齿低三分之一，效率翻两倍。
很多厂试硬滚齿失败，就说这个工艺不行。其实根本是参数没摸对。硬滚齿是热处理之后滚，硬度HRC58-62，必须用整体硬质合金滚刀，涂层要用AlTiN涂层，切削速度要提到100-150m/min，进给量要比软滚小一半，不然滚个十几件刀就崩了。我之前帮一个厂调硬滚齿工艺，原来他们用高速钢滚刀做硬滚，刀每次用不到两个小时就废，换成硬质合金涂层滚刀之后，寿命直接翻了二十倍，现在他们一半的齿轮都用硬滚齿做，利润涨了不少。
还有现在要求齿轮修形，滚齿的时候直接把修形量做出来，不用后续磨齿修，这个对滚刀的齿形设计要求很高，很多设计的时候只按标准齿形做，修形量不对，滚出来的齿轮噪音降不下来，满足不了新能源的NVH要求。
滚齿看着是一百多年的老工艺，门道真的多。很多细节书上不会写，都是一次一次踩坑踩出来的经验。把基础细节抠到位，哪怕是老工艺也能做出新水平。
