摘要：很多有基础的机械工程师做设计，算弯曲强度就是套材料力学公式、查手册参数，结果实际装机用个三两年就出问题，不是开裂就是过量变形。本文结合十几年工程设计踩过的坑，聊一聊弯曲强度实际应用里容易忽略的细节，给同行们提个醒。
别把静载弯曲强度当万能公式
上个月刚处理完一个客户的整改项目。一台10吨的龙门起重机架，原厂设计用了三年，主梁下挠超过允许值，腹板还裂了缝。翻原设计计算书，静载弯曲强度算出来富余20%，怎么看都合格。
问题出在哪？原设计师直接拿热轧H型钢的名义截面系数Wz代入公式计算，根本没考虑主梁中间开了三个走电缆的方形孔，每个孔边长120mm，截面直接削掉了快15%的惯性矩，实际Wz比名义值小了快20%。再加上动载系数没乘，实际最大弯矩比计算值大了30%，算下来弯曲正应力早就超过材料屈服强度了，不下挠开裂才怪。

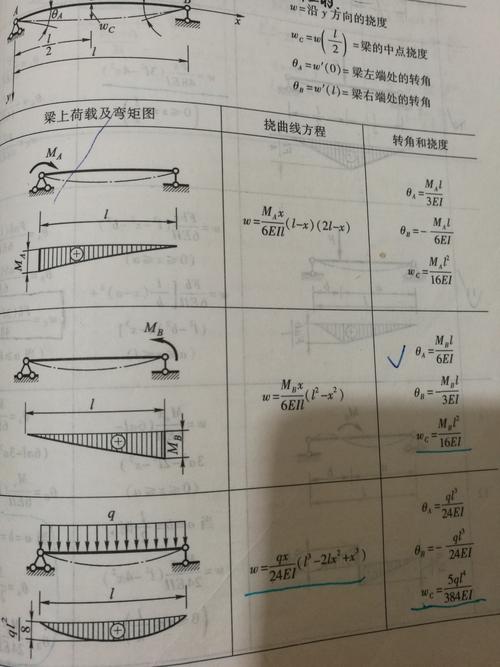

我们上学的时候背的公式没错：
σmax = Mmax / Wz ≤ [σ]
但是公式是死的，人不能也死脑筋。许用应力[σ]不是随便拿屈服强度除以1.5就完事。如果你设计的构件是长期放在那只受一次最大载荷，那没问题。可你做的是要天天动的设备啊？
实话实说，十个弯曲强度失效案例，八个都不是静载静强度不够。
交变载荷下的弯曲强度，才是大多数失效的根因
刚工作第五年，我自己踩过一个这辈子忘不掉的坑。当时给汽车厂做一条生产线的顶升机构，我算完静载，弯曲强度富余28%，拍胸脯说没问题。结果设备用了18个月，顶升横梁从焊接耳板的位置齐刷刷断了，害得我们整个项目组蹲在车间修了一周，年终奖都扣没了，别提多懊恼了。
后来回去翻断裂报告，做疲劳试验，才反应过来。那个顶升机构每天工作12小时，一小时循环100次，一天就是1200次，一年就是四十多万次，早就进入无限寿命疲劳区间了。我只算了静弯曲强度，根本没碰疲劳弯曲强度这一块。
现在行业里常用的GB/T 3811-2008起重机设计规范里，明确要求所有承受反复弯曲载荷的构件，必须校核疲劳弯曲强度。可不是只有起重设备才要注意啊，汽车的下摆臂、自动化设备的移动横梁、六轴机器人的关节臂，甚至你家门禁的摆闸栏杆，哪个不是天天来回弯？
这里再提一个绝大多数人会错的地方：你不能直接把材料试样测试出来的弯曲疲劳极限直接拿来用。实际零件要修正。尺寸越大，缺陷越多，疲劳极限越低，所以要乘尺寸效应系数；表面越粗糙，应力集中越容易，焊接件不处理的话，表面质量系数可能只有0.6左右，相当于直接把疲劳极限砍了四折；再加上缺口、开孔的应力集中系数，算下来实际允许的弯曲应力，可能比你原来想的低一半都不止。
要是早知道这一点，我当年也不会扣年终奖啊。
不同材料的弯曲强度，选型逻辑天差地别
说真的，我面试过不少中级工程师，一问弯曲强度，都是说金属那一套，换个材料就懵。
举个例子，塑料件。供应商给的参数里，ABS的弯曲强度大概70MPa，PC大概100MPa，你算出来应力50MPa，选ABS，是不是就没问题？不对。塑料是粘弹性材料，长期受恒定弯曲载荷会蠕变，一年下来变形量能比初始大三五倍，我见过做壁挂充电桩外壳的，就是踩了这个坑，半年后外壳弯得合不上缝，只能全部召回换PC料，亏了几百万。
再说说碳纤维复合材料。供应商给的弯曲强度动辄一千多MPa，看起来比钢还强，你直接拿来做结构，结果一压就弯。为啥？供应商给的是沿纤维方向的弯曲强度，你把纤维铺成沿着受力方向了吗？很多新手直接乱铺，受力方向垂直纤维，弯曲强度直接降到原来的十分之一，不坏才怪。
不过话说回来，用对了材料，弯曲强度反而能帮你做轻量化。我前年做无人机机架，原来用实心铝棒，重量1.2kg，弯曲强度还差15%不够，后来换挤压空心矩形铝型材，重新设计截面，重量降到0.7kg，弯曲强度反而提高了一倍还多，当时那个惊喜，现在都记得。核心就是弯曲强度靠的是截面系数，不是截面面积，空心截面把材料放到远离中性轴的位置，同样重量能拿到高得多的弯曲强度，这个逻辑真的要记死。
常见的坑我再数一遍，省得你们忘：开孔不削截面系数是坑，动载不乘系数是坑，交变载荷不算疲劳是坑，塑料不考虑蠕变是坑，复合材料不看纤维方向是坑。哪一个踩进去都够你喝一壶的。
弯曲强度是材料力学入门级的概念，谁都学过，可真到工程里，能把它用对的人真不多。手册上的参数都是标准试样在理想条件下测出来的，你的零件不是标准试样，你的载荷也不是理想载荷，多留一步修正，多考虑一步实际工况，比什么都强。
别等出了问题才拍脑袋，早干嘛去了。
