针对有一定机械基础的中级工程师，本文分享我做了十几年往复泵设计选型攒下的现场经验，不说空话，只说能落地的避坑要点。
别被简单结构骗了，余隙容积的坑你大概率踩过
很多刚接触选型的工程师，都觉得往复泵不就是曲柄连杆带活塞/柱塞，结构简单得很，对着参数选就完了。
我十年前栽过一个大跟头。给一家精细化工企业做高压进料泵，额定流量15m³/h，压力12MPa，选型计算全按教科书来，结果现场试运行，流量只有额定的82%，死活上不去。亏了小几十万改方案。
问题出在哪？余隙容积。

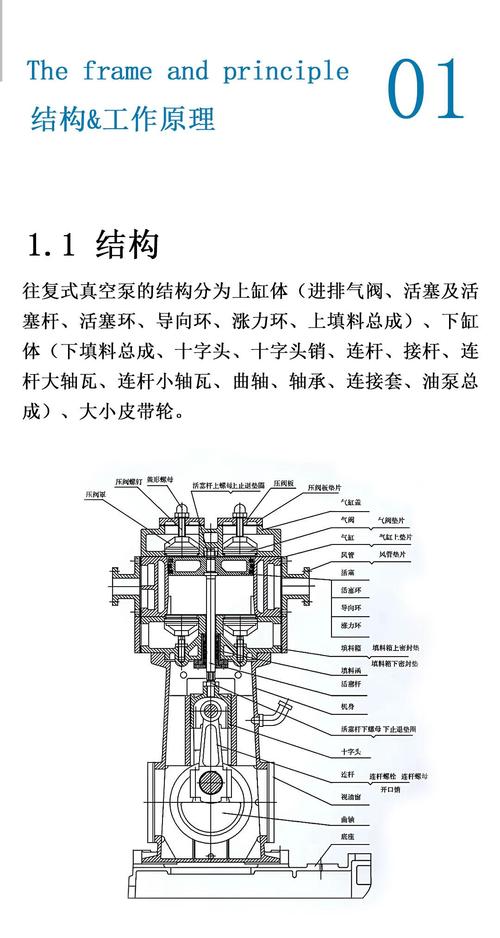

教科书给的理论流量公式没错：Qt = ASnz/60，A是活塞作用面积，S是冲程长度，n是曲柄转速，z是作用数。实际流量Q=Qt·ηv，ηv就是容积效率，而影响ηv最大的因素，就是余隙——活塞走到行程端点，和泵缸端盖、阀座之间留的空隙，没错吧？
余隙留小了，热胀冷缩或者装配误差，活塞直接撞端盖，泵直接废。留大了呢？余隙里残留的高压介质膨胀，占满了缸内空间，新的介质根本吸不进来，容积效率哗哗往下掉。
根据GB/T 7784-2018《往复泵 试验方法》的要求，容积效率必须在额定工况下测试合格才能出厂。很多小厂为了省事儿，根本不卡这个参数，还觉得多留点余隙是为了用户安全。10MPa以上的工况，余隙每多1mm，容积效率掉2%到3%，你敢信？
我那次的坑，就是供应商怕撞缸，私自把余隙加大了0.8mm，图纸没卡死公差，我也没盯紧这个细节，就翻了船。
说实话，这个参数真的要卡死。高压工况下，余隙公差必须控制在0.1mm到0.3mm之间，别妥协。
吸入阀的汽蚀振动，比你想的更致命
说起汽蚀，很多人第一反应是离心泵的问题，往复泵哪来的汽蚀？
大错特错。往复泵的汽蚀90%都出在吸入阀，而且大多是阀片运动滞后带来的，我见过不到一年就磨穿阀座的案例，数不胜数。

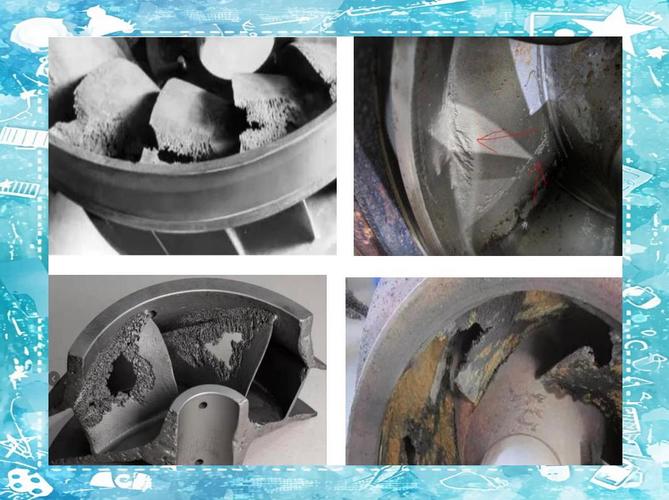

去年我处理一个故障，项目输送易汽化的丙酮，入口压力只有0.02MPa，供应商配了不锈钢阀片，重量大，运行三个月，四个吸入阀坏了三个。拆开来一看，阀座密封面全是麻点，阀片也裂了，就是阀片拍打汽蚀一起搞的鬼。
原理其实很简单：往复泵吸入行程，缸内压力降下来，液体顶开阀片进入缸体；到压出行程，缸内压力升上来，要把阀片压回阀座封死。要是阀片太重，惯性大，落得慢，还没到位呢，下一个吸入行程就开始了，阀片就一直处于半开半闭的抖动状态，不停拍打阀座，同时阀片缝隙处流速快压力降，直接汽化出汽泡，汽蚀就来了。
后来我们把不锈钢阀片换成同强度的钛合金阀片，重量减了40%，一下子就稳了，用到现在两年多，没换过阀。
不过话说回来，这个其实有成熟的计算方法，阀片最大允许升程h_max ≤ (d_v v_r)/(10 n)，d_v是阀片直径，v_r是阀座通道内的介质流速，一般控制在1.5m/s到2m/s，n是曲柄转速。按这个公式算，再控制阀片重量，就能把启闭滞后降到最低，大大减少振动汽蚀。GB/T 9069-2017《往复泵用阀 技术条件》里明确要求阀片跳动偏差不能超过10%，很多杂牌供应商根本不做这个检测，图便宜进劣质货，不出问题才怪。
选型的权衡，从来不是对着参数表挑
很多人选型，翻样本，要多少流量多少压力，挑个刚好符合参数的就完事了。真不是这么干的。
就说最常见的，输送含固体颗粒的浆料，选单作用还是双作用？单作用便宜，结构简单，扬程高，但是只有一半行程做功，流量脉动大，颗粒很容易沉积在阀腔，不出三个月就堵阀。双作用流量脉动小，不容易沉积，但是结构复杂，密封成本高，初期投资贵15%左右。我做过一个尾矿输送的项目，业主图便宜选了单作用，结果三个月堵了三次，停产损失几十万，最后换了双作用，一年多没维护，算下来成本反而低了。
再比如柱塞泵和活塞泵怎么选？很多人分不清楚，都是往复泵，差得远了。柱塞泵的柱塞靠密封函密封，适合高压低流量，哪怕100MPa以上的高压注水都能扛，但是柱塞直接接触介质，有颗粒的话很容易磨坏柱塞表面，磨坏了就漏，根本没法修。活塞泵靠活塞环密封，适合中低压含颗粒的工况，一般压力不超过50MPa，耐用性比柱塞泵好太多。边界卡错了，几百万的项目直接打水漂。
还有脉动缓冲的空气室，很多业主为了省几万块，干脆不加，或者选个最小的标配。我见过最离谱的，一个小型化工项目，不加空气室，压力脉动把管道焊缝振裂，漏了易燃易爆的甲醇，差点出安全事故，亏了几百万都收不了场。按我的经验，工艺要求脉动率不超过5%的话，空气室容积至少要大于单行程排量的15倍，这个数我试了十几次，从来没出问题。
往复泵这东西，结构真的不复杂，核心的要点全在细节里。教科书只给你基础公式，不会告诉你余隙要卡多少公差，阀片要控制多重，空气室要留多大。做工程嘛，就是在这些没人提的细节里抠安全，抠效率，对吧？
