摘要：本文针对有一定机械基础的中级工程师，结合十多年液压元件设计的实际项目经验，梳理叶片泵从设计加工到选型应用中的核心痛点，分享多数教材没提过的工艺细节与踩坑经验，所有参数都符合国内行业通用规范。
去年给一家注塑机厂商配套液压系统，连续两台机器试机不到500小时，叶片泵就烧了。查了半个月，从液压油清洁度查到轴的同轴度，都没问题。最后剖开定子，用三坐标扫了一遍曲线，才发现过渡段差了0.018mm。
就差一根头发丝的距离，几十万的项目差点黄了。
叶片泵定子曲线的那些隐形坑
定子曲线是叶片泵的心脏，直接决定噪音、寿命和效率。课本上只说常用等加速-等减速曲线或者余弦曲线，让你照抄就行。可实际生产里，曲线的加工误差，才是绝大多数早期故障的源头。
很多中小加工厂，用旧的数控铣刀加工定子，或者拟合曲线的时候为了省事，把过渡段拆成三段圆弧凑数，误差很容易就超过0.02mm。叶片在槽里往复运动的时候，碰到不平的地方就会撞击，轻则噪音飙升10分贝，重则直接断叶片。
按照液压行业通用的精度要求，高压叶片泵定子曲线的轮廓度误差必须控制在0.01mm以内。说实话，太多做设计的兄弟，画图的时候直接抄标准模板，根本不会给加工厂提这个具体要求，最后出了问题还怪材料硬度不够，其实就是公差没卡死。
还有一个很少人提的点，定子内表面的粗糙度，不能低于Ra0.4。很多人觉得Ra0.8也能用，实际上叶片一直贴着定子磨，用不了一千小时，粗糙度下来了，内漏就上去了，效率直接掉五个点以上。
叶片与转子槽的配合间隙，比你想的更重要
我见过太多设计，叶片和转子槽的间隙直接按教材给的0.01~0.02mm每100mm槽长套，根本不管你的工况是什么。
之前做北方环卫车的液压叶片泵项目，一开始就是按常温工况给的间隙，冬天到-20℃试车，三台有两台打不上压。拆开来一看，叶片直接卡死在槽里动不了。为什么？叶片用65Mn，转子用40Cr，线膨胀系数差了近2×10^-6/℃，温度降四十度，间隙直接缩小了快一半，可不就卡了么。
后来改了设计，改成变间隙配合：进油端间隙放大0.005mm，出油端间隙收小0.003mm，既解决了低温卡滞，又控制了高压段的内漏，一次试机就过了。
不过话说回来，还有个五毛钱就能解决的坑，绝大多数人都踩过。叶片只倒角顶边，不对叶片两侧倒角。其实叶片两侧必须倒R0.2~R0.3的圆角，不然液压油里的杂质很容易卡在边角，用不了多久叶片就动不了了。我做技术这么多年，见过不下十个项目栽在这个小事上。
高压叶片泵常用的双叶片结构，也不是所有人都适合。双叶片能提高额定压力，但是加工成本要涨15%左右，内漏也比单叶片高2%左右，如果你的系统压力不超过16MPa，单叶片完全够用，没必要多花钱堆参数。
选型时容易忽略的流量脉动与共振问题

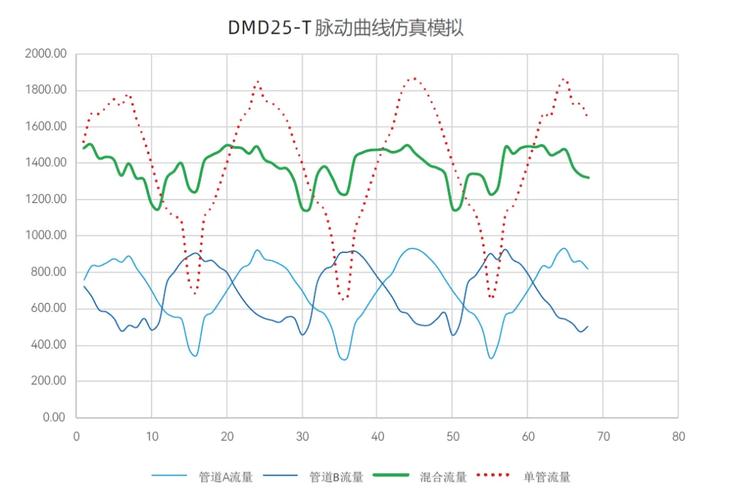

很多人选叶片泵，只看额定压力额定流量，价格合适就下单，根本不看叶片数和流量脉动率。叶片泵的脉动率和叶片数关系很大，奇数叶片的脉动率比偶数叶片低30%以上，所以正规厂家的定量叶片泵一般都是13或者15片。我见过不少杂牌厂商为了省加工时间，做12片的，价格便宜两成，装上去之后整个系统振动翻一倍，连接钢管不到半年就震裂了，修的钱比买泵的钱还多。
之前还有一个客户，把旧的定量叶片泵换成变量叶片泵，没算脉动频率，刚好脉动频率和油箱的固有频率重合，整个车间都能听见嗡嗡响，试了好多方法都没用，最后加了一个10L的蓄能器才消掉共振，前后花了三万多，本来选型的时候多算一步就没事。
按照GB/T 2347-2008的要求，高压叶片泵的流量脉动率不能超过3%，选型的时候一定要找厂家要第三方的检测报告，不要只看参数表上的数字，很多小厂根本不测这个指标。

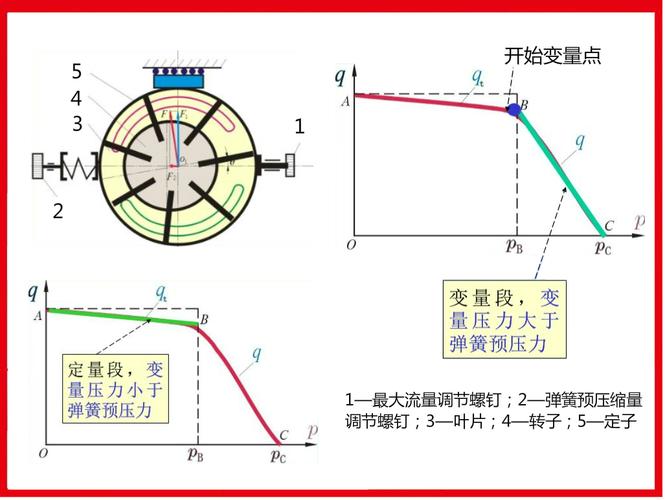

变量叶片泵还有个小细节，偏心调节机构一定要加锁紧垫片，很多厂家为了省五毛钱，不加垫片，用个一两年调节螺栓松了，流量掉了，系统压力上不去，用户还以为泵坏了，实际上就是少了个小零件。
叶片泵已经是面世近百年的成熟产品了，没什么多么高深的理论在里面。大多数出问题的项目，都不是设计原理错了，就是细节没做到位。差一丝，结果就能差十万八千里。干机械这行，拼到最后就是拼对细节的把控，对吧。
