本文结合十多年工程实践，梳理了反应釜设计核心环节的常见问题，给出经现场验证的实用参数和避坑经验，适合有一定机械基础的工程师参考。
选型别只看额定参数，极端工况才是红线
很多新手做反应釜设计，上来就对着工艺提的额定压力温度套GB150，算完合格就出图。
真出事，全在你没考虑到的极端工况。
前年我接触过一个5m³酯化反应釜的故障项目，前设计按照工艺给的0.6MPa正压设计，夹套选了6mm碳钢板，计算书全合格。实际生产每批反应结束都要抽真空负压脱轻，抽了不到一百次，夹套直接鼓包失稳。
按照GB150要求，外压受压元件必须做稳定校核，很多人居然忘了这一步。夹套走冷媒热媒的时候，釜内抽负压，夹套就是外压受压元件啊！算都不算，不出事才怪。最后重新换了夹套，加厚到10mm，加了三圈加强圈，才解决问题，前后花了十几万，耽误了两个多月的生产期。
还有搅拌轴的临界转速。我见过10m³聚合反应釜，轴长4.3米，设计直接照搬同体积的样本参数，没做临界转速校核。一开起来，整个釜抖得控制室玻璃都响，最后停机拆了，把轴径从80mm加粗到100mm，才解决振动问题。这钱花的，冤不冤？
选型的时候，把所有工况列出来。开车紧急升温，停车紧急泄压，抽真空，放料，每一种都过一遍计算，别偷懒。
密封选型别迷信高端，匹配工艺才省钱
现在行业里有种歪风，好像不用进口机械密封，就是设计不合格。
说实话，机械密封好是好，一套进口双端面密封大几千甚至上万，对安装精度要求极高，轴跳动超过0.1mm，三个月就磨坏密封面，漏的你天天去紧压盖，烦都烦死。

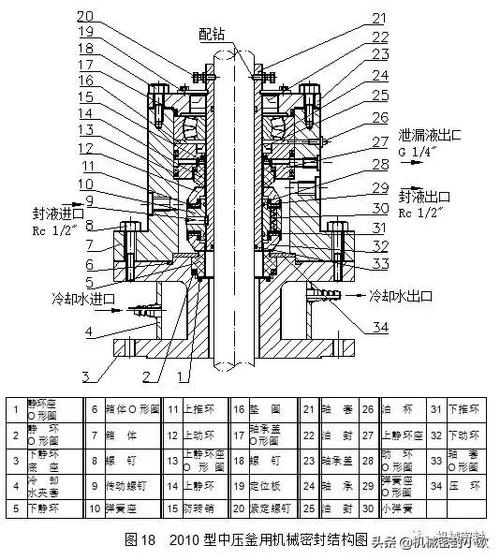

我做设计的规矩，常压或者微负压、低毒性的介质，直接用填料密封加引出回收管，一年换一次填料才几百块，完全满足要求。要是碰到极度易燃易爆或者剧毒介质，那必须上双端面机械密封带隔离冲洗，这个没得商量。但这里也有坑，很多设计把冲洗液压力调错了。按照HG/T 20572的要求，冲洗液压力必须比釜内最高工作压力高0.1~0.2MPa，才能保证釜内介质不会漏进密封腔。很多新手反过来，冲洗压力比釜内还低，结果不到半年，弹簧被介质堵死，密封直接失效泄露。
还有个细节，很多厂家为了降成本，机械密封静环座做的太薄，我见过最薄的只有6mm，安装的时候一拧紧压盖，静环座直接变形，密封面歪了，一开车就漏。我现在审图，要求静环座壁厚最低不能低于12mm，必须用整体加工，不能焊接，就是踩过这个坑才定的死规矩。
传热设计别只算面积，流道才是效率核心
不少设计算出来换热面积比工艺要求大20%，实际升温速度比设计值慢一半，客户天天找上门投诉，为啥？流道设计错了。
现在流行用外半管反应釜代替传统夹套，说外半管强度高，抗失稳，传热好。这话没错，但要是外半管排布不对，相邻半管之间的釜壁盲区，温度差能到20℃以上，做聚合反应的时候，局部过热直接出废品，整批料废掉，损失几十万。
我做需要精确控温的反应釜，传统夹套一定会加螺旋导流挡板，挡板间距控制在150~200mm之间，这个参数是我们做过三台原型测试出来的，夹套内水流流速提高三倍，总换热系数比无挡板的夹套高40%以上，控温精度能稳定在±1℃，完全满足精细化工的要求。
不过话说回来，要是处理高粘度物料，粘度超过10000mPa·s，夹套再怎么改也没用，釜壁沾料之后热阻太大，必须加内盘管。内盘管直接埋在物料里，换热效率比夹套高两倍都不止。但内盘管也有缺点，焊接点多，容易腐蚀泄漏，清理结壁麻烦，要是物料容易挂壁，那还是选外半管加导流板靠谱，鱼和熊掌，总得选。
做反应釜这么多年，最大的体会就是，所有设计都要贴合实际工艺，死套标准出不来好产品。多去现场摸一摸开车的釜，记一记出过的问题，比你对着规范算一天都有用。
