别上来就算强度，先把塔型选型的坑踩对
很多刚摸到独立设计的中级工程师，拿到工艺包就直接按给的参数画总图，算完厚度出图，根本没想过选型本身就错了。

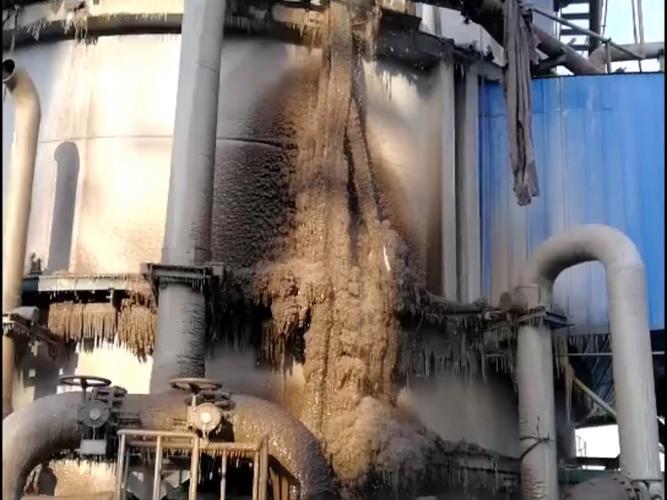

前年我接了一个煤化工粗煤气脱硫的项目，前设计师按工艺包给的处理量选了浮阀塔，报价也过了，零件加工到一半，我翻现场的原料含尘数据，吓出一身冷汗——入口粗煤气含尘量稳定在260mg/m³，远超浮阀塔的允许范围。
浮阀的阀片和塔板之间的缝隙本来就小，含尘烟气走不了三个月，就会堵得连气相都过不去，严重的直接阀片被粘住掉下来，整个塔的分离效率直接归零。按HG/T 2000-2011《塔式容器设计规定》里的明确要求，含尘量大于100mg/m³的物系，优先选用大孔筛板或者穿流塔板，规整填料和浮阀这类缝隙小的内件，碰都不要碰。
很多人嫌这本规范老，说新出的仿真研究都能突破这个限制。说实话，工业化项目要的是稳定运行五年十年，不是发论文。这些限值都是几十年里上百个项目踩坑踩出来的，哪那么好突破。最后这个项目把浮阀全换成了φ50的陶瓷散装填料+大孔筛板，虽然压降涨了一点，但是运行三年了，一点问题都没出。对吧？
强度计算不是走流程，挠度才是塔设备的隐形杀手
我见过太多工程师做塔设备设计，按GB 150算完圆筒厚度，风载荷、地震弯矩过了校核，就直接签字出图。有什么问题？挠度没算够啊。

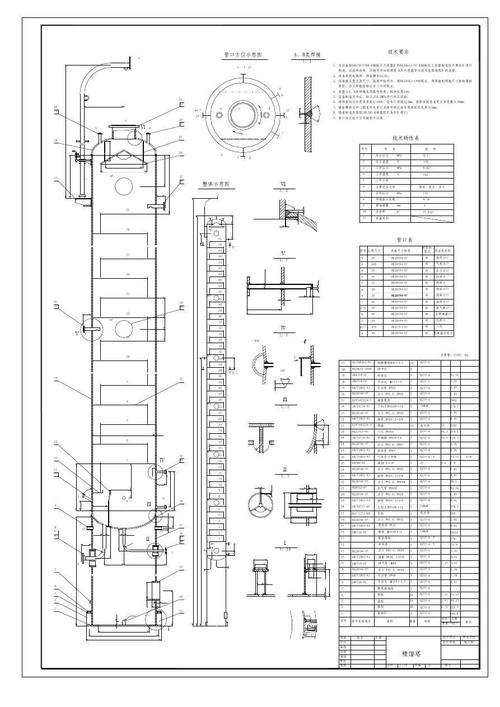

四年前我们接了一个业主的整改项目，48米高的甲醇精馏塔，厚度符合要求，强度校核全过，试运行的时候一楼的控制仪表指针都跟着晃，测出来的塔顶挠度快到1/700，远超规范要求。业主找原来的设计院，人家说强度没问题啊，为什么晃？
按GB 50341《立式圆筒形钢制焊接油罐设计规范》里对长细比较大的立式设备的要求，塔顶挠度允许值不能超过设备总高度的1/1000。很多人不知道这个要求，或者说觉得挠度不影响强度，无所谓。实际上，填料塔挂液之后，整体重量会比空塔增加30%以上，要是风载荷再上来，挠度超标，填料层会慢慢偏移，轻则分离效率掉十几个百分点，重则塔体的连接焊缝会出现疲劳裂纹，那就是大事故了。
这个项目的问题出在哪？裙座的腹板加劲肋间距留得太大，计算的时候按空塔重量算的挠度，没考虑挂液余量。最后整改花了七十多万，搭脚手架重新焊加劲肋，一开始设计的时候多留两圈加劲肋，才几万块的成本。亏不亏？
给个经验，超过30米高的塔，不管计算结果怎么显示合格，挠度计算的时候都把挂液量按设计值的1.2倍校核，多花不了几吨钢，换十年的安稳运行，太值了。
内件安装余量，才是分离达标的核心
塔设备的分离效率，八成不是设计出来的，是安装出来的。这话我跟每个刚做设计的年轻人都说过，没几个人当真，直到自己碰了坑。
前年有个苯乙烯精馏塔项目，投产之后产品纯度一直差0.2个百分点，达不到要求，翻遍了工艺计算、水力学校核，都找不到问题，最后只好停塔拆开看——顶部的液体分布器歪了15度，已经被填料顶变形了。
原因说出来可笑，设计的时候填料床层的膨胀余量按手册给的默认值留了100mm，但是这个塔的操作温度比环境温度高120℃，金属填料的热膨胀量算下来就有110mm，留的100mm根本不够，热胀冷缩直接把分布器顶歪了。
这里给个可落地的公式，别偷懒直接套手册默认值：金属填料总膨胀量 = 床层总高度 × 填料线膨胀系数 × 操作最大温升，设计的时候，余量至少比计算出来的膨胀量多留50mm。如果是整砌的规整填料，每10米床层再多留100mm的安装累积偏差余量。这个东西规范上没写这么细，都是踩坑踩出来的。
还有板式塔的堰高，规范要求安装偏差是±3mm，很多施工队赶工期，觉得差个半厘米一厘米没关系，就随便装。实际上，塔径超过4米的板式塔，一侧堰高高出1厘米，整个塔截面的液相流量偏流能超过20%，分离效率直接掉15%，最后投产不合格，设计背锅，施工啥事没有。不过话说回来，现在赶工期的项目太多，这种细节没人管，最后出事了才后悔。
塔设备说穿了就是一个立式圆筒加内件，结构不复杂，但是藏的细节太多。别总盯着仿真软件跑出来的完美结果，多去现场看看跑了三五年的旧塔，看看那些堵了的阀片、歪了的分布器、晃变形的塔体，你就能明白，好的设计不是算出来满分，是给那些不可避免的偏差留够余量。
