这是给有一定基础的机械工程师整理的实战经验，全是现场踩坑踩出来的干货，没有虚头巴脑的理论堆砌。
压力等级选型：别只对着标准瞎凑
很多人选管道压力等级，只会拿计算出来的工作压力往上靠，差不离就选了。 实话实说，我刚入行那会也这么干。差点出大事。
前年做一个导热油配套项目，新来的应届生按设计压力1.2MPa，直接选了PN16的Q235B无缝钢管，符合GB/T 8163的要求，看起来一点错没有。试压的时候也没事，结果业主运行八个月，焊缝炸了，漏了半车间的导热油，我们一帮人去擦了三天，现在想起来都头疼。

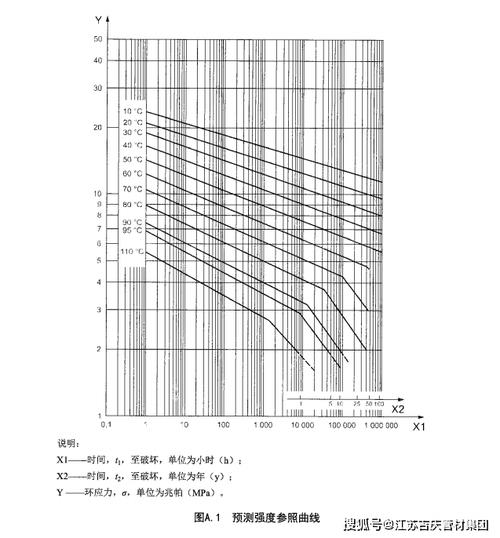

问题出在哪？温度折减。没人告诉他，PN等级是常温下的额定压力，温度升高，许用压力会掉。按照GB/T 20801-2020的规范，Q235B碳钢在250℃的时候，许用压力只有常温下的60%不到，1.6MPa的PN等级，实际只能扛0.96MPa，而项目导热油工作温度是230℃，设计压力留的余量本来就不大，长期运行之下，应力腐蚀直接拉裂了焊缝。
不过话说回来，也不是所有情况都要留超大余量。普通常温低压的水、空气管路，选比计算压力高一级就行，犯不着过度设计多花钱。要是走脉冲流体、或者温度波动大的介质，直接高两级，别省那点材料费，后期出事的成本够买十趟管子了。
热胀冷缩：不是加个膨胀节就万事大吉
我见过太多设计，管道长了，热变形大，直接加几个膨胀节上去就完事，看起来符合规范，实则全是坑。去年接了一个甲方改过来的烂摊子，一百二十米的室外蒸汽管道，直线布置，中间加了三个波纹膨胀节，运行不到三个月，三个膨胀节全拉脱了，停汽检修花了十几万，甲方差点打官司。
问题出在支架布置。很多人加了膨胀节，就忘了固定支架和导向支架的要求。按照GB 50316-2019的规范，膨胀节两端必须有牢固的固定墩，而且距离膨胀节3~4倍管径的位置，必须加导向支架，不然管道运行的时候会横向偏移，扭力直接把膨胀节拉变形拉脱。

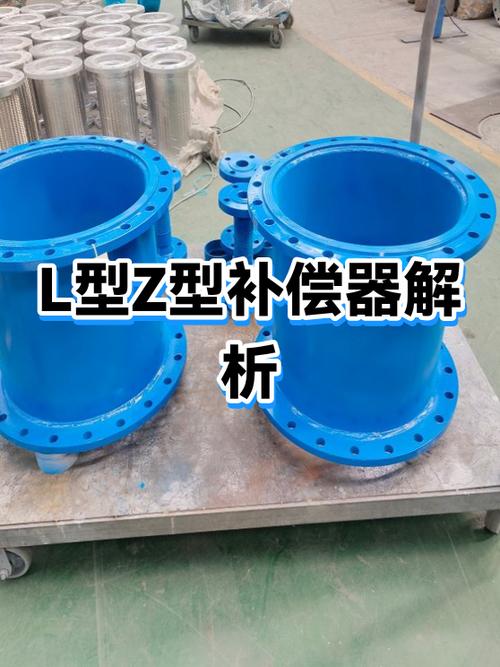

其实我一直觉得，自然补偿才是最好的热胀解决方案。只要场地允许，做个L型或者Z型的弯，只要臂长够，完全消化得了热伸长，根本不用加膨胀节。少一个部件就少一个漏点，少一个失效风险，还省钱，何乐而不为？膨胀节不是不能用，万一场地受限必须用，一定要把支架的要求卡严，别嫌麻烦。
接口细节：八成漏点都出在这里
大部分人做设计，把八成精力放在管子选型、强度计算上，接口随便选，最后八成的漏点都出在接口。这里面的权衡，真的要讲经验。
比如说DN15以下的小管子，很多人图方便都用丝扣连接，没问题，走普通压缩空气、自来水还行，走腐蚀性介质或者易燃易爆介质？绝对不行。丝扣的密封填料三五年就老化，漏了之后维修都没法下手，换管子都不好换，这种情况哪怕DN15，也要用承插焊，哪怕麻烦点，一用十几年不会漏。
再说法兰密封面，我见过供应商为了降本，把要求的榫槽面法兰换成普通平面法兰，走甲醇介质，试车的时候直接漏了，浓度那么高的甲醇，一丁点火源都能炸，想想都后怕。易燃易爆、有毒介质，一定要用凹凸面或者榫槽面，别给施工方和供应商留偷换的空间，设计图上标死。
还有一个容易忘的小细节，重力流的排水管道，一定要留坡度。至少千分之三，能做大点就做大点，别嫌施工单位说不好放线，后期堵了，疏通一次的成本够你改十次设计，犯不上。
干工程这么多年，最深的感受就是，管道设计看起来简单，随便拉两根线就能画图，真要做好，全靠细节堆出来。书本上只会给你标准和公式，不会告诉你现场会出什么幺蛾子，那些坑，踩一次记一辈子。多去现场看看运行了几年的项目，比趴在办公室查十天标准有用。
