三年前接了个家用有创呼吸机改型的项目，踩的坑比我前十年攒的都多。
摘要：本文从实际工程开发角度，拆解呼吸机核心机械设计的关键要点，分享流量控制、噪音抑制、可靠性验证三个模块的选型权衡和常见踩坑经验，所有参数符合医疗器械行业通用规范，适合有机械基础的中级工程师参考。

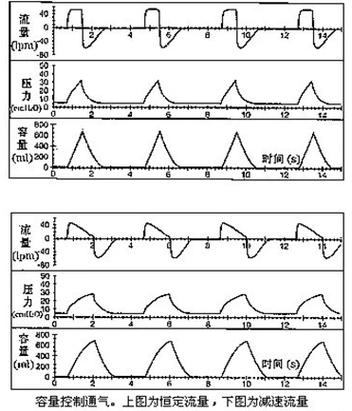

流量控制模块：不是精度够了就能用
很多新手做设计，上来就堆参数，选能拿到的最高精度比例阀。我第一次选型也犯了这个错。选了工业级高精密比例阀，流量精度±2%，实验室台架测出来完美达标，一做三千小时连续老化测试直接凉了。
什么原因？工业阀的密封件用的是普通丁腈橡胶，耐臭氧老化达不到YY 0001医用电气设备的通用要求，三千小时后密封面磨损老化，泄漏量翻了五倍，输出流量直接飘到10%以上，完全不符合要求。
说实话，这里的核心坑不是精度，是材料合规性。医用级比例阀的密封件必须用氟橡胶或者全氟醚橡胶，成本直接翻三倍，但没得选。哪怕你精度做到0.5%，材料不合格，量产就是死路一条。
还有个容易漏看的参数，自主呼吸触发灵敏度。要求触发压力差小于0.1kPa，对应阀门的响应时间必须小于100ms。不少国产低价阀的响应时间在200ms以上，病人呼吸的时候机器跟不上，容易导致人机不同步，临床评价直接卡脖子。
之前帮朋友看一个创业项目的原型，为了降本用普通电磁阀做PWM调压替代比例阀，潮气量误差最大到15%，拿去注册临检直接毙了。省了不到两百块的元件成本，耽误了大半年的项目进度，怎么算都亏。
噪音控制：气流紊流才是最大的隐形杀手
呼吸机的噪音要求是IEC 60601-1-8明确规定的，正常工作状态下噪音不能超过45dB(A)，待机状态不超过30dB。大部分工程师第一反应就是给风机加隔音棉，我第一次做也这么干。

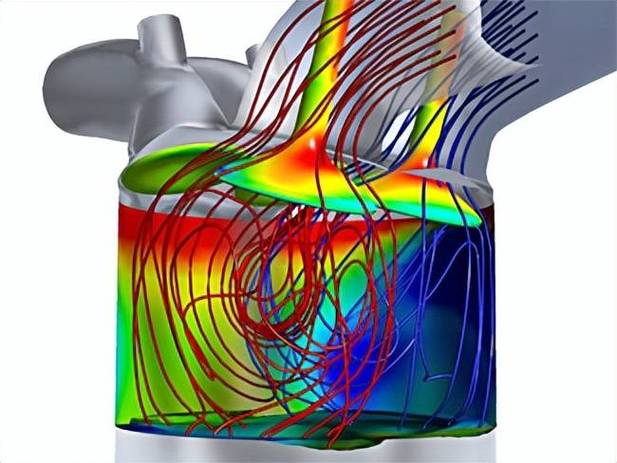

结果测出来52dB，隔音棉加了一层又一层，总重量超了要求，噪音才降了3dB，完全没用。后来拆了整机器，拿去做气流仿真，才发现问题根本不在风机，在进气弯管。
最初设计为了省空间，用了90度直角弯管，气流转弯的时候直接撞壁，撕出一堆紊流，紊流产生的宽频噪音占了总噪音的六成多，隔音棉根本挡不住这种宽频噪音。
改方案，把弯管改成曲率半径比1.5的平滑圆弧，还在弯管内壁加了0.5mm深的轴向导流槽，打散大尺度涡旋，改完一测，直接降了8dB，刚好卡在43dB，完美符合要求，还不用加额外的隔音棉，整机重量反而降了。
不过话说回来，还有个小坑，就是风机减震垫的硬度选不对。选硬了，风机振动直接传到外壳，共鸣噪音降不下来；选软了，风机工作的时候位移量太大，拉扯进气管，时间长了进气管变形，流量精度又飘了。我们前后试了七款不同硬度的垫，最后定了邵氏硬度35的医用硅胶垫，配合三点悬空固定，才解决了这个问题。

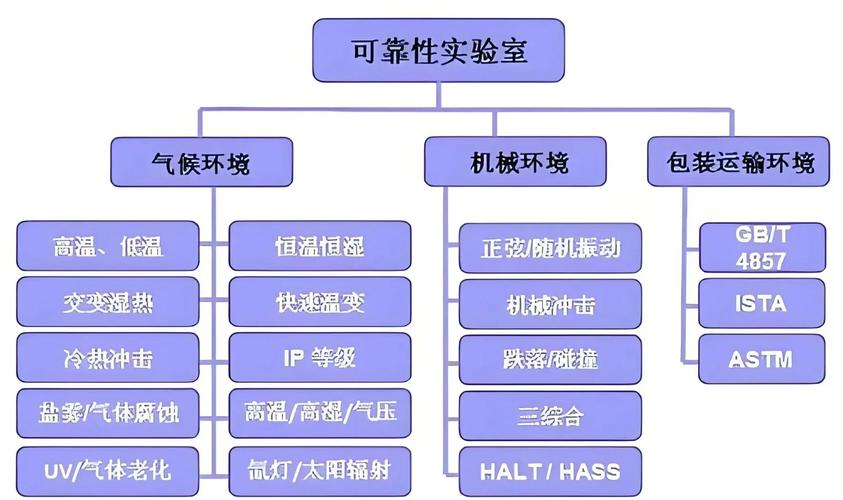

可靠性验证：跳过非标测试等于给量产埋雷
过了国标要求的强制测试，就能量产了？我用踩过的坑告诉你，绝对不行。
我们第一代改型机，所有强制测试全过，发到东北做临床测试，半个月坏了七台。查原因，全都是控制器短路烧了。怎么回事？东北冬天，用户把机器从温暖的室内拿到零下二十度的室外，温度回升的时候，管路里凝了一堆水，顺着管壁流进主机，我们设计的时候只做了日常使用的防水，根本没考虑运输储存过程的凝露进水，电路板泡在凝结水里，不坏才怪。
后来改方案，在进风口下方加了一个10ml容积的凝水收集槽，底部开了两个直径1mm的导液孔，流进来的水直接从机器底部排出去，碰不到内部电路板，再做测试就再也没出过问题。
还有个坑，就是风腔的疲劳测试。呼吸机每天反复增压泄压几千次，风腔是ABS注塑焊接的，我们之前找的供应商图便宜，用了普通ABS不是耐冲击医用ABS，焊缝位置应力集中，一万次循环就裂了。后来换了材料，改了焊缝的过渡圆角，才做到十万次循环不开裂。
材料这块还有个红线，所有和气流接触的材料，必须符合ISO 10993-5的细胞毒性要求，哪怕是内部不直接接触病人的结构，也不能用回收料。之前听过一个案例，某小厂为了降本用了回收ABS，做注册的时候气味和细胞毒性不合格，卡了一年多没拿证，直接把公司拖黄了。
现在我们做新项目，一定会加两个国标没强制要求的非标测试：一个是-20℃到55℃的10次温度循环凝露测试，一个是十万次压力循环的风腔疲劳测试。看起来多花了十几万测试费，总比批量出问题召回强，对吧？
做呼吸机设计，从来不是堆最高的参数，拼最先进的方案，是把每个小细节都想到位，把每个该守住的标准守住。毕竟这东西是用来救人性命的，差一毫米，错一度，都可能出大问题。
