摘要：很多有机械基础的工程师都觉得牙科手机结构简单，无非一个涡轮加两套轴承，真上手开发才知道，方寸一厘米的空间里，全是卡人的细节。本文整理了多年开发积累的实际经验，说说那些书本上不会写太细的设计要点。

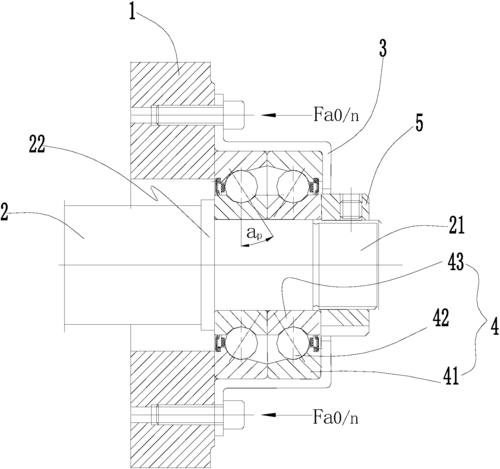

高速主轴轴承：方寸之间的精度博弈
牙科手机分高速和低速两类，现在临床应用最多的高速涡轮手机，要求主轴转速稳定在30万~50万r/min，符合ISO 14457标准要求，输出扭矩要大于0.06N·cm，而整机机头直径才10mm左右，主轴轴承内径只有1.8~2.3mm。
这么小的尺寸，这么高的转速，轴承的线速度其实已经追上大型工业燃气轮机的轴承线速度了。说实话，就这个尺寸，公差要求差一丝都不行。
差0.01mm，废了。
新手最容易踩的第一个坑，拿普通微型轴承就装车测试，结果转不到十个小时，内环直接磨碎了滚道。为什么？核心就是预紧量没做对。高速旋转的微型轴承，必须做轴向预紧，消除间隙，抑制工作振动。但是预紧量过大，旋转摩擦产生的热量直接把润滑脂烤干，用不了多久就抱死。
我之前帮一个创业公司改开发方案，他们一开始把预紧量设到0.02mm，室温空转十分钟，轴承位置温度直接升到65℃，远超ISO要求的最高工作温度不超过45℃的规定，直接不合格打回。
后来怎么调的？我们把预紧量降到0.005~0.008mm之间，同时把轴承滚道的圆度公差控制在0.5μm以内，一下子就稳了，空转十分钟温度才32℃，振动值直接降了40%。
还有润滑选型，很多人顺手就选普通锂基脂，大错特错。必须用全氟聚醚润滑脂，耐高温，耐水汽，抗唾液腐蚀，不然口腔里的水汽渗进去，不出一个月润滑就完全失效了。这个点，太多新手上来就错。
不过话说回来，现在进口高端产品都用氮化硅陶瓷球，比传统钢球振动小，重量轻，转动惯量低，就是成本翻了四倍。国产中端定位产品用改良渗碳钢球也能达标，性价比更高，选型的时候还是看产品定位，不能盲目追高端配置，对吧？

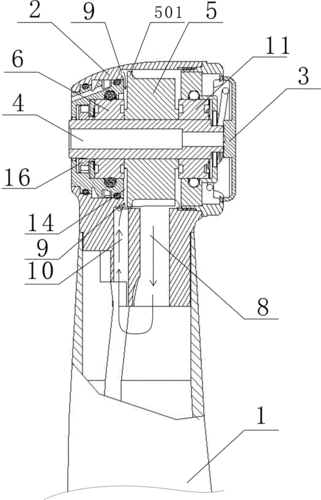

防回吸密封：看不见的安全底线
牙科手机是直接进入病人口腔的器械，必须防止病人的唾液、血液回吸到手机内部甚至供气管路，造成交叉感染。这个设计要求，很多小厂家觉得不影响使用性能，随便应付，结果临床抽检不合格，整批召回的例子我见过不止一个。
回吸原理说起来简单，涡轮停止转动的瞬间，机头内部会产生瞬时负压，直接把口腔里的液体吸进去。最早的老式牙科手机根本没有防回吸设计，现在各国卫生监管都强制要求必须加防回吸结构。
目前主流的两种方案，一种是在进气通路加单向阀，一种是在机头尾部加动密封圈。两种方案各有利弊。单向阀防回吸效果好，但是增加了气流阻力，输出功率会降5%左右。密封圈结构对功率影响小，但是密封面容易磨损，用个几百次之后密封就容易失效。
我们之前做过一万次开合寿命测试，普通丁腈橡胶O圈的密封失效概率超过30%，换成改性氟橡胶之后，失效概率不到5%，就是材料价格贵三倍，这个成本和性能的权衡，就要看产品定位了。
对了，还有一个容易忽略的坑，机头和手柄连接的位置，很多设计的时候配合间隙留大了，回吸的时候会从缝隙进气，直接破坏密封效果。这个位置的配合公差必须严格控制在H7/g6，一点都不能松，松了，前面的防回吸设计全白做。

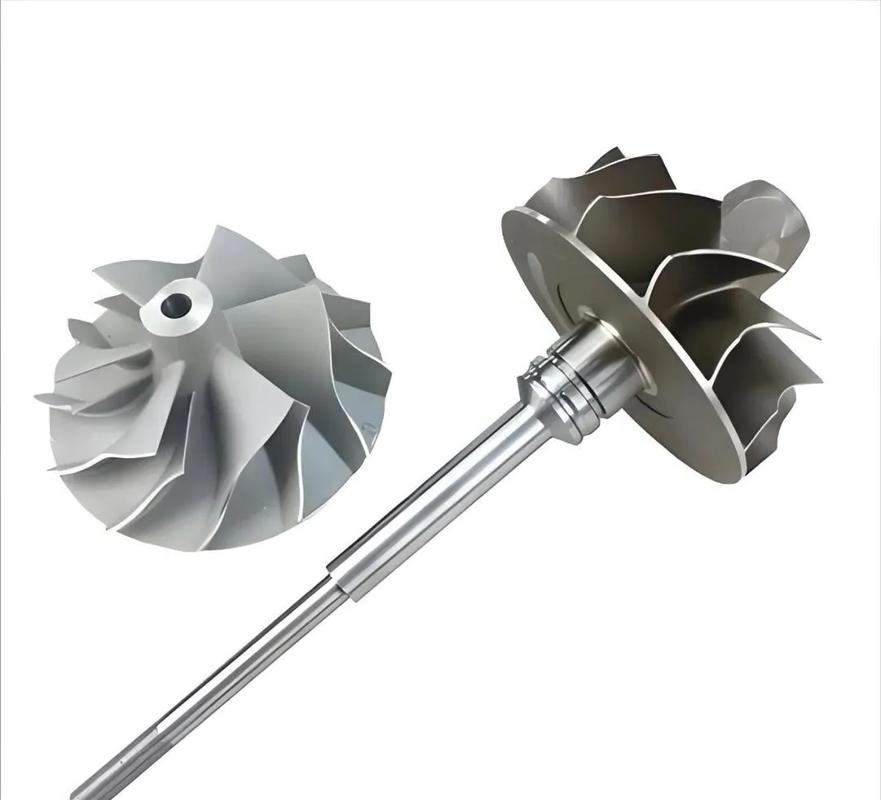

涡轮叶片：别想当然的参数优化
高速涡轮手机靠压缩空气吹动涡轮转动输出动力，叶片的设计直接决定了输出功率和噪声水平。很多新手设计的时候想当然，觉得叶片越多，气流受力面积越大，输出功率肯定越高，对吧？
我之前见过一个刚入行的设计师，直接画了16片叶片，结果做出来样机测试，功率比11片叶片的样机还低12%，噪声还高了5分贝，完全不符合要求。为什么？叶片太多，相邻叶片之间的流道太窄，气流乱流损失严重，压力降得厉害，当然功率上不去。
我们前前后后做了十几轮样机测试，最终得出结论，对于常规内径8mm左右的涡轮，叶片数控制在9~12片是最优区间，叶片倾角控制在18~22度，这个范围出来的涡轮功率最大，噪声最低，刚好符合YY 0059行业标准要求的噪声不超过70分贝的规定。
还有一个细节，叶片入口处必须做0.15~0.2mm的圆角，不能直接切直角。直角边缘会产生严重的气流分离，白白损失功率，这个小细节，至少八成新手都会忽略，画的时候直接一刀切，结果性能怎么调都上不去。
对了，涡轮的动平衡要求也提一句，必须做到G0.4级以上，不然转起来振得医生手麻，根本没法用。很多厂家动平衡只做到G2.5，装机之后振动直接超标，这个都是实际踩过的坑。
牙科手机看起来结构简单，其实把精密机械设计的核心难点全占了：小尺寸、高转速、高精度、特殊的生物安全工况要求，每一个细节差一点点，最终整机性能差一大截。这些经验都是一次次做试样、一次次不合格改出来的，书本上不会写这么细，能给正在做这块开发的同行提个醒，也就够了。
