摘要：本文结合汽配工厂AGV改造的实际项目，分享AGV机器人机械设计中容易踩坑的落地细节，涵盖轮系选型、顶升机构、防撞设计三个核心模块，给中级工程师提供可直接参考的选型、校核经验。
上个月刚给长三角的一家汽配制造厂改完三台潜伏式AGV，整整耗了我两周。全是当初设计院甩过来的烂摊子，参数看着都好看，落地全是坑。

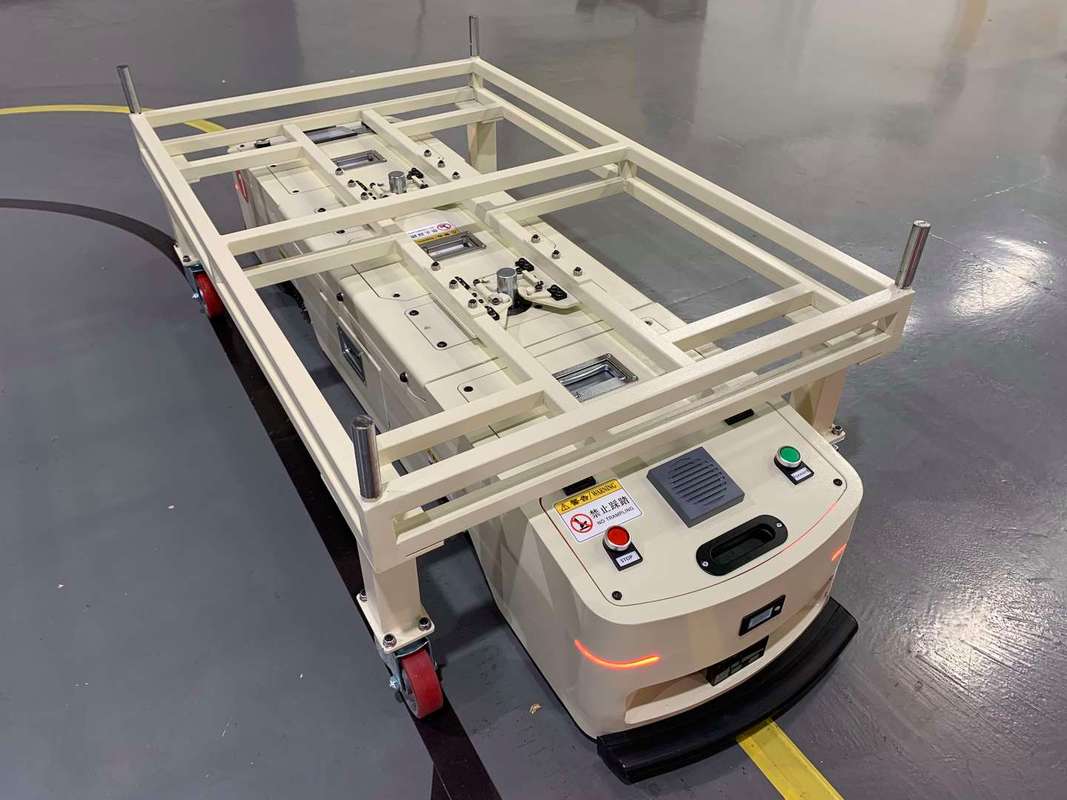

轮系选型：不是越贵的麦克纳姆轮就越好
现在行业里一股风，只要提AGV，上来就要麦克纳姆轮全向移动，好像不用全向就不够先进。我就纳闷了，你一个走固定路线的潜伏牵引AGV，要什么全向？
车间通道就1.8米宽，转弯半径留0.8米足够过了。这次改的三台，原来装的是200mm直径的麦克纳姆轮，不到一年，八个轮有五个辊子转不动了。为什么？车间地面掉的编织带、螺栓螺帽的小碎屑，还有工人掉的头发丝，全缠进辊子缝隙里了。清理一次，要把整个轮组拆下来，耗两个小时，耽误生产不说，运维小哥见了我都摇头。
选型计算的时候，很多人都直接抄供应商给的载荷表，按照GB/T 30029-2013 自动导引车通用技术条件的要求，地面不平整的工业场景，轮系载荷必须留至少 1.5倍安全系数，不是行业传的1.2倍。就那三台AGV，原来设计总载荷1吨，轮系额定载荷选了1.2吨，刚好卡着1.2倍，地面一颠，轮轴变形，能不晃吗？
后来我们换成了150mm直径的实心聚氨酯差速轮，成本直接降了六成，跑了大半年，一次故障都没有。
说实话，不是说麦克纳姆轮不好，需要原地转舵、狭小空间侧移的场景，那确实好用。但是百分之七十的工厂内部物流AGV，走固定路线，差速轮或者舵轮足够用了。省下来的钱，加两块电池，提升一倍续航，它不香吗？
顶升机构：选型里的隐形重量坑
这次改的另一大问题，出在顶升机构。原设计是剪叉式顶升，带1吨的料箱，参数刚好卡着额定载荷选的丝杠和电机。试机的时候放偏了一个变速箱壳体，偏了不到五厘米，直接侧翻，把旁边的静电导线刮断了，赔了不少钱。
你猜设计人员漏算了什么？很多人算顶升载荷，只算料箱加工件的重量，忘了算顶升机构本身的重量，还有启动瞬间的惯性冲击。更坑的是偏载，供应商给的选型手册全标理想中心载荷，谁会把工件放的一分不差？
偏载力矩的计算很简单，M = W * e，W是工件总重，e是偏心距，就算偏个5厘米，1吨的工件，力矩就是50N·m，这个力全作用在剪叉的铰点销轴上。很多图省事用普通45号钢销轴，不做淬火，三个月就磨出台阶，顶升直接晃得厉害。原设计的销轴就是没淬火，我们全部换成了淬火处理的40Cr，还按照GB/T 1348-2019 的要求，把铰点衬套换成了球墨铸铁，用到现在一点旷量都没有。
不过话说回来，剪叉顶升本身结构紧凑，适合AGV的低车身布局，只要把这些隐形坑填上，用起来还是很顺的。我现在做设计，顶升载荷一律在用户要求的基础上乘以1.2，功率再放大0.5kW，就是为了抗那一下启动冲击，真的见过太多卡着额定选的，上电试机一次就把滚珠丝杠顶弯了，太折腾。
防撞设计：别把安全全交给传感器
现在AGV都堆激光雷达，做软防撞，很多设计把机械防撞当成了凑标准的摆设，位置不对，开关也没调好。我见过不止一个项目，激光雷达被车间的粉尘、焊烟挡住了，直接撞上去，把车间的消防箱、周转架撞坏，甚至撞过工人的腿。
按照ISO 3691-4:2020 工业无人驾驶车辆的安全要求，AGV的一级机械防撞触发距离要控制在50到100mm，触发后的停车加速度不能大于0.5g，就是为了留够缓冲，就算传感器失效，机械防撞也能兜住底。很多设计图省空间，把触发距离调成20mm，等于没装。
还有防撞条的选材，很多图便宜用发泡橡胶，车间里有油污、切削液，用不了半年，发泡橡胶就吸油胀大，一直顶着触发开关，AGV动不动就误停车，要么就是胀死了撞上去都不触发。我现在选防撞条，一律用带凹槽的三元乙丙实心橡胶，硬度选邵氏A60，既有缓冲，又耐油污，用四五年都不会变形。
这次改的三台，原来的发泡条全换了，触发距离调到70mm，这大半年，哪怕雷达脏了误判，也没出过一次碰撞事故。
AGV这东西，参数页上的指标好看没用，能在工厂里连续跑一两年不出大故障，才是真的好。很多设计追求高大上，忽略了现场工况里的那些小细节，最后改来改去，成本反而更高。多去现场跑两趟，多跟运维工人聊两句，比对着选型册画图靠谱多了。
