摘要：本文以国内主流汽车冲压生产线的实际批量生产问题为案例，分享机械加工领域生产问题处置的实战经验，避开纸上谈兵的理论，全是踩坑踩出来的落地方法。
进厂第一周就撞上的批量尺寸超差
去年接的新车型前纵梁加强板项目，批量试生产第三天，三坐标全检出报告，120件成品里有78件右侧安装孔的位置度超差。
公差要求是多少？±0.15mm。超了多少？大部分偏了0.2~0.3mm。
整个车间炸了。车间主任拍着桌子说模具钳工装斜楔的时候没对齐，钳工班长红着脸带人拆斜楔，研配定位面，折腾三天，重新开机，第一件检测还是超。
报废的两百多件高强度钢板，算上模具拆装的工时，小二十万打了水漂。现在想起来都肉疼！
我蹲在原料堆翻了半天板料，突然发现不对。前一批料的厚度是1.98~2.01mm，符合要求，新来的这批，随机抽了五块，最薄的1.89mm，差了快0.1mm。
原来开卷校平工序，我们按之前的厚度调了辊缝间隙，薄板进来，校平的压下量太大，把板料压出了额外的残余内应力。冲压成型拉延之后，内应力缓慢释放，零件放一夜就会发生微量扭翘，孔位自然就飘了。
找到根因之后，只花了十分钟重新调校平辊间隙，再做出来的零件，位置度全在0.1mm以内，问题解决。
说起来可笑，这么大的问题，居然不是模具的错，也不是冲压参数的错，就是入厂检验只查了材质证明，没人真的测每批板料的实际厚度，更没人考虑校平工艺对内应力的影响。
别忽略热胀冷缩带来的隐形偏差
还有个更邪门的事。同一条线生产另一个厚板加强件，首件三坐标全合格，连续生产四个小时，尺寸开始慢慢超差，停线冷却一两个小时，开机首件又合格。
说白了就是撞鬼了，没人往温度上想。

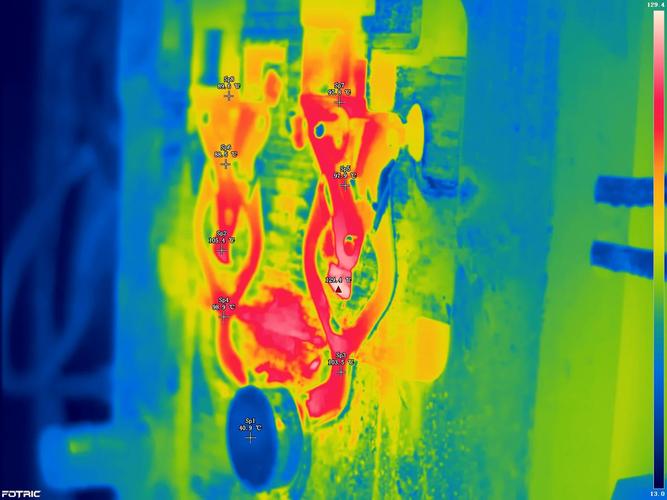

我带了个红外测温枪蹲在机边测，四个小时，凸模型腔的温度从室温23度升到了61度。
算一笔账：CR12MoV模具钢的线膨胀系数是11.5×10^-6 /℃，型腔的外形长度是380mm，温升38度，变形量就是 11.5e-6 * 38 * 380 ≈ 0.166mm。刚好就是我们超差的量！
说实话，很多工厂的SOP，只要求开班做首件检，从来不会提连续生产后的模具温度控制。大吨位连续冲压，每分钟十几件，模具和板料摩擦生热，温度升得比你想象的快得多。这点变形量，对宽松的公差没事，遇上汽车底盘件的紧公差，直接凉凉。
后来怎么解决？一开始想的是每生产1000件停线15分钟降温，算下来一天少产三百多件，老板不同意。最后我们在凸模内部钻了两条冷却水道，接了车间的恒温冷却水，把模具温度稳定在30±2度，改造成本不到一万，问题彻底解决。
不过话说回来，要是当初做模具设计的时候，就把温升变形的余量留出来，哪用后面花这个钱改？很多设计师做设计，默认模具永远是室温，这本来就是错的。
生产问题处置的核心，从来不是救火
干了十五年工艺，见过太多生产问题，处置的思路错的离谱。一出问题，先罚一线工人，再骂模具厂，翻来覆去折腾，同一个问题下个月再来一次。
其实大部分批量生产问题，根因都在前端设计和工艺，不在生产一线。你做工艺的时候，把原料的波动范围想的太小，把环境的影响全忽略，留的公差余量又刚好卡着GB/T 13914-2013的标准，稍微有点变异就超差，不出事才怪。
刚才说的板料应力问题，后来我们改了入厂检验规则，每批板料除了厚度，必须抽测平面度和残余应力，校平工艺参数根据每批板料的实际情况调整，再也没出过类似的问题。那个温升问题，我们现在做新模具，只要是连续生产的厚板件，默认都带冷却水道，设计阶段就把问题解决了。
很多年轻工程师聊起生产问题，张嘴就是快速排查定位，其实不对。真正有经验的工程师，会在出问题之后，把根因堵在前端，不让它第二次发生。
遇到问题别先甩锅。蹲到现场，摸遍所有环节，你会发现八成问题，都是当初设计和工艺阶段偷的懒，留下来的坑。
好的生产问题处置，是让问题不再来，不是出了问题再忙慌救火。
