摘要：本文结合近十年经手的二十余个智能立体仓库项目经验，聊一聊中级工程师最容易踩坑的几个核心设计环节，都是实打实砸钱换回来的经验，没有虚头巴脑的包装。
上个月刚给华东一家汽配厂商做完1.2万货位智能立体仓库的验收，甲方项目经理拉着我吐槽，前一家乙方做的库，运行半年堆垛机撞了三次货格，换了三套光栅都没解决问题。我去现场转了一圈，问题全出在最基础的设计细节上，全是新手爱犯的错。
货格尺寸设计：别死套标准，余量得留对
很多新手工程师做设计，直接套GB/T 28576-2012《自动化立体仓库设计规范》的要求，给货格留100mm总余量就交差了。不对。
很多设计院出图，为了帮甲方凑货位数，死命挤余量。别挤。真的。
你得算上所有误差：塑料托盘用一年，平面翘曲量就能到25mm，比新托盘大两倍；堆垛机行走定位精度，双立柱常规是±8mm，升降方向还有±5mm误差；入库的时候人工叉车卸托盘，本身也会有10-20mm的偏移。把这些加起来，要是只留100mm总余量，单侧间隙只有50mm，稍微有点误差就蹭货蹭托盘，时间长了堆垛机货叉都能磨变形。

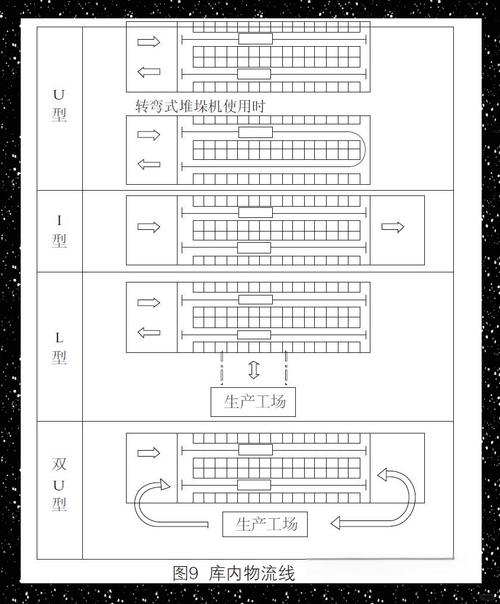

智能立体仓库标准托盘货格尺寸标注图
我现在做常规1200*1000mm的标准塑料托盘货位，一律给单侧60mm侧向间隙，顶隙留120mm。如果是放重型货物的钢托盘，顶隙还要再加30mm——毕竟钢托盘本身厚度公差就比塑料大，堆垛机升降链条用三年，伸长量也能多出来小50mm。之前有个同行为了多挤出来三个货位，把单侧间隙砍到35mm，最后甲方叉取成功率不到90%，天天报警，花了十几万改横梁，得不偿失。

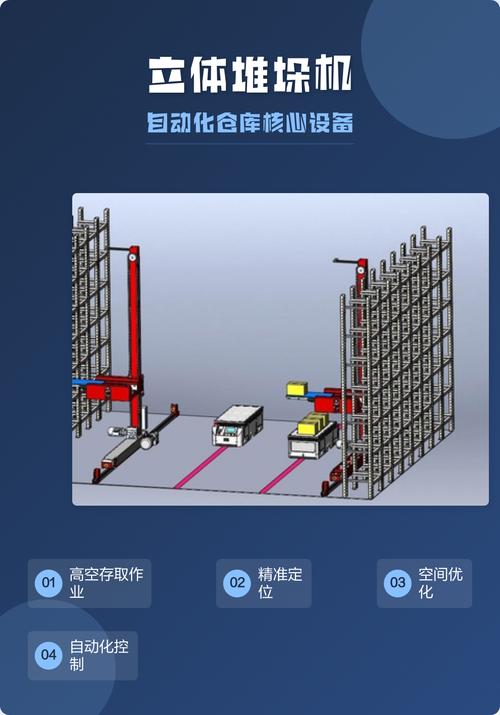

堆垛机选型：速度不是越高越好，一定要算共振
甲方一上来就提要求，要越快越好，最好行走速度干到180m/min，省时间提效率。我刚入行的时候不懂事，真给一个16米高的库上了180m/min的堆垛机。
结果调试的时候出问题了：堆垛机运行到10米以上高度，立柱晃得厉害，定位精度直接掉到±30mm，根本达不到设计要求。最后怎么解决？拆了配重重新加，多灌了1.2吨混凝土进去，再把速度降到120m/min，才搞定。前后耽误了两个月工期，亏了小一百万。
智能立体仓库双立柱堆垛机共振测试曲线图
说实话，很多人选型只看额定速度，根本不会算立柱的一阶固有频率。按照JB/T 11981-2014《自动化立体仓库堆垛机 安全规范》要求，堆垛机运行时水平振动加速度不能超过0.5m/s²，要是立柱固有频率刚好落在变频器的工作频率区间，必然共振。一阶固有频率的计算公式很简单：
f = (1/(2π)) * √(EI/(ρL⁴))
这里E是立柱材料弹性模量，I是截面惯性矩，ρ是线密度，L是立柱总高度，算出来只要避开变频器10-50Hz的常用区间就没问题。
大部分18米以下的库，120m/min的行走速度完全够用，真做24米以上的高位库，必须用工字钢焊接的双立柱，别图便宜用铝型材，那强度根本撑不住。省那几万块的成本，出问题亏的是几十倍的钱。
防撞保护：别只靠智能传感器，机械限位才是命根子
防撞保护：别只靠智能传感器，机械限位才是命根子
现在很多设计都喜欢堆智能化，全靠光电、激光传感器做防撞，觉得有软件限位就够了，硬限位能省则省。这是找死。
前几年行业内出过一个事：江边的仓库，梅雨季湿度大，雾大，光电传感器被水汽糊住了，信号出错，堆垛机直接高速撞到端部止挡，止挡是随便焊的角铁，直接撞断，堆垛机出轨，侧翻在轨道上，幸好当时没人在巷道里，最后算下来赔了两百多万。
JB/T 11981明确要求，堆垛机必须有三级防撞保护：第一级是程序软件减速，第二级是极限行程开关硬停车，第三级是端部机械缓冲止挡。第三级止挡的吸能必须能吸收堆垛机额定速度下100%的动能，不能省。
我现在做设计，第三级止挡一律用80mm厚的聚氨酯缓冲块，配16mm厚的钢板焊接，预埋件伸到基础混凝土里至少600mm，还要求做拉拔测试。别嫌麻烦，一次事故够你做好十个项目的利润全搭进去。
不过话说回来，再智能的系统，也得留手动检修的空间。我之前就碰到过项目，系统宕机的时候，堆垛机卡在巷道半中间，连手摇松闸的操作空间都没留，最后拆了四个小时才弄出来，停库八个小时，电商客户大促期间，光订单违约就亏了上百万。
智能立体仓库吹得再神，本质还是机械工程，核心就是把基础的尺寸、力学、安全这些细节做扎实。花里胡哨的智能化功能都是锦上添花，90%的运行事故，全是基础细节没做到位。别总想着搞大创新，把该留的余量留够，该做的防护做足，比什么都强。
